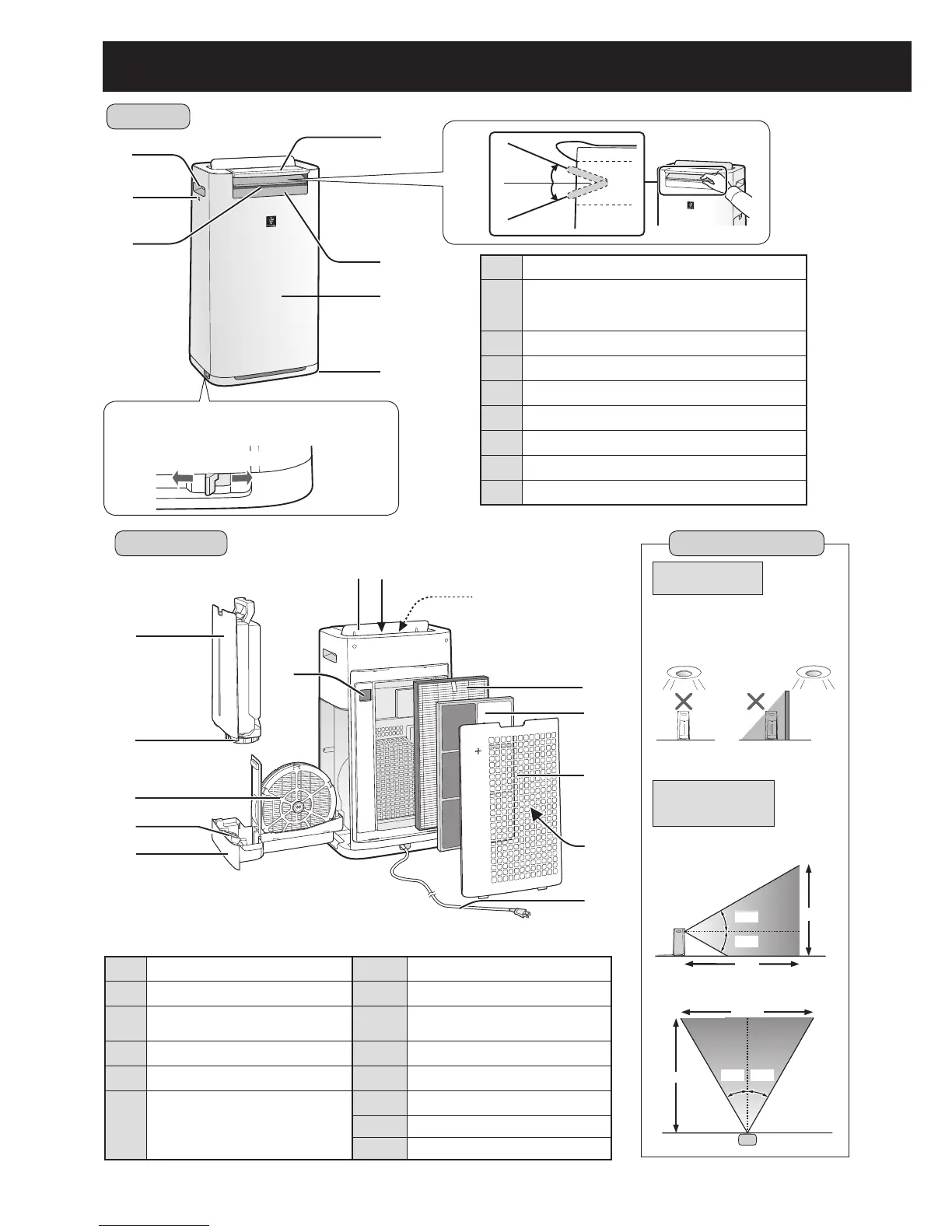

NAMA-NAMA BAGIAN
DEPAN
BELAKANG
1
Pegangan (2 Lokasi)
2
Sensor (Internal)
Suhu / Kelembapan / Bau*
(*KC-G60 / KC-G50)
3
Celah Udara Keluar (Depan)
4
Penahan Roda Pinggiran (Kanan & Kiri)
5
Panel Pengoperasian
6
Kisi-Kisi Depan (Dapat disesuaikan)
7
Tampilan Depan
8
Unit
9
Kaster (4 Lokasi)
1
Tangki Air
7
Kisi-Kisi Belakang
2
Tutup Tangki
8
Celah Udara Keluar (Belakang)
3
Filter Pelembab
9
LED Celah Udara Keluar
(Putih)
4
Pelampung
10
Filter HEPA
5
Nampan Pelembab Udara
11
Filter Penghilang Bau
6
Debu (sensitif) Sensor /
Filter Sensor
12
Panel Belakang (Pra-Filter)
13
Saluran Masuk Udara
14
Kabel listrik / Steker
Cara mengunci penahan roda pinggiran
(Kanan & Kiri)
Terkunci
Terbuka
Depan
20°
20°
1
3
5
2
4
10
11
12
13
7
8
9
6
7
8
9
5
1
2
3
4
6
14
Rentang deteksi
Sensor
Cahaya
Sensor
Gerakan
(KC-G60 / KC-G50)
Jangan memasang unit di
tempat-tempat berikut.
Sensor Cahaya mungkin tidak
dapat menyensor dengan tepat.
Rentang sensor adalah area
yang tampak di bawah ini.
1.6m
2m
30°
30°
2.3m
2m
30° 30°
Depan
Kanan & Kiri
Tepat di bawah
pemasangan lampu.
Dalam
bayangan
(Bentuk steker berbeda-beda di tiap negara.)
