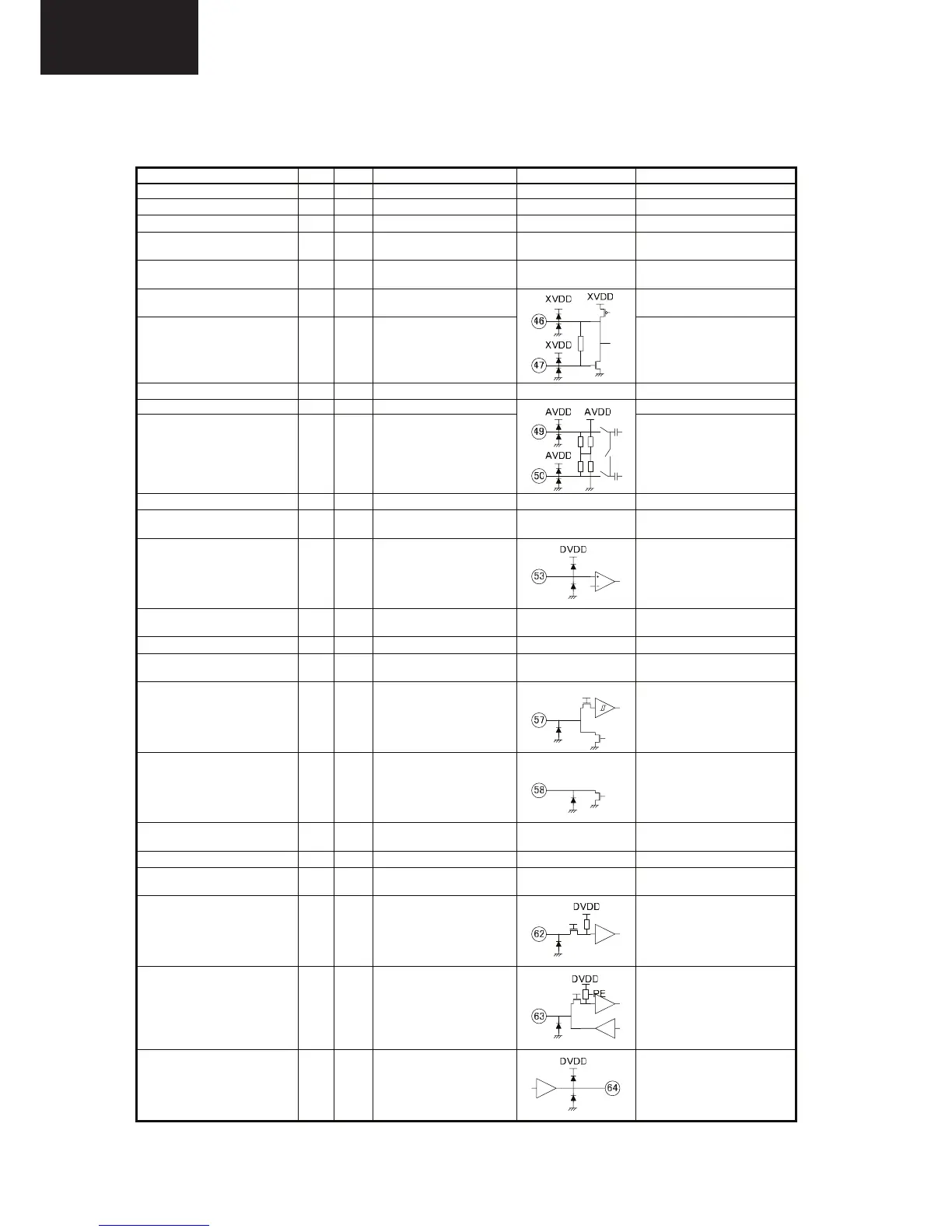

Name  No.  I/O  Function  Equivalent Circuit  Note
supply
MVSS 42
㧙
Digital Ground  n/a
PVSS 43
㧙
Analog Ground  n/a
PVDD 44
㧙
1.2V analog power
supply
n/a Supplies PLL power
XVDD 45
㧙
2.5V analog power
supply
n/a
Supplies crystal oscillator
power
XTALO  46  O  Crystal oscillator output
Leave open when external
clock input to XTALI
XTALI 47  I  Crystal oscillator input
External clock input pin
XVSS 48
㧙
Analog Ground  n/a
AINM 49  I  IF input (-)
AINP 50  I  IF input (+)
AVSS 51
㧙
Analog Ground  n/a
AVDD 52
㧙
2.5V analog power
supply
n/a Supplies IF ADC power
RFAIN 53  I  RF level monitor
RVDD 54
㧙
3.3V digital power
supply (*1)
n/a
Supplies RF level monitor
ADC power
VSS 55
㧙
Digital Ground  n/a
CVDD 56
㧙
1.2V digital power
supply
n/a
TUNERDAT  57  I/O  Tuner I
2
C data
 5V tolerant
TUNERCLK  58  O  Tuner I
2
C clock
 5V tolerant
DVDD 59
㧙
3.3V digital power
supply
n/a
VSS 60
㧙
Digital Ground  n/a
CVDD 61
㧙
1.2V digital power
supply
n/a
PLLBPN  62  I  PLL bypass
 5V tolerant
1:  Use PLL
0:  Bypass PLL
RFAGC_GPIO1  63 I/O
RFAGC output
General purpose I/O
PWM output
 5V tolerant
Controllable pull-up
CAUTION:  intermediate
voltage input is prohibited.
IFAGC  64  O  IFAGC output
PWM output
CAUTION:  5V input is
prohibited.
56
LC-32LE340/343
LC-40LE340/343
