6

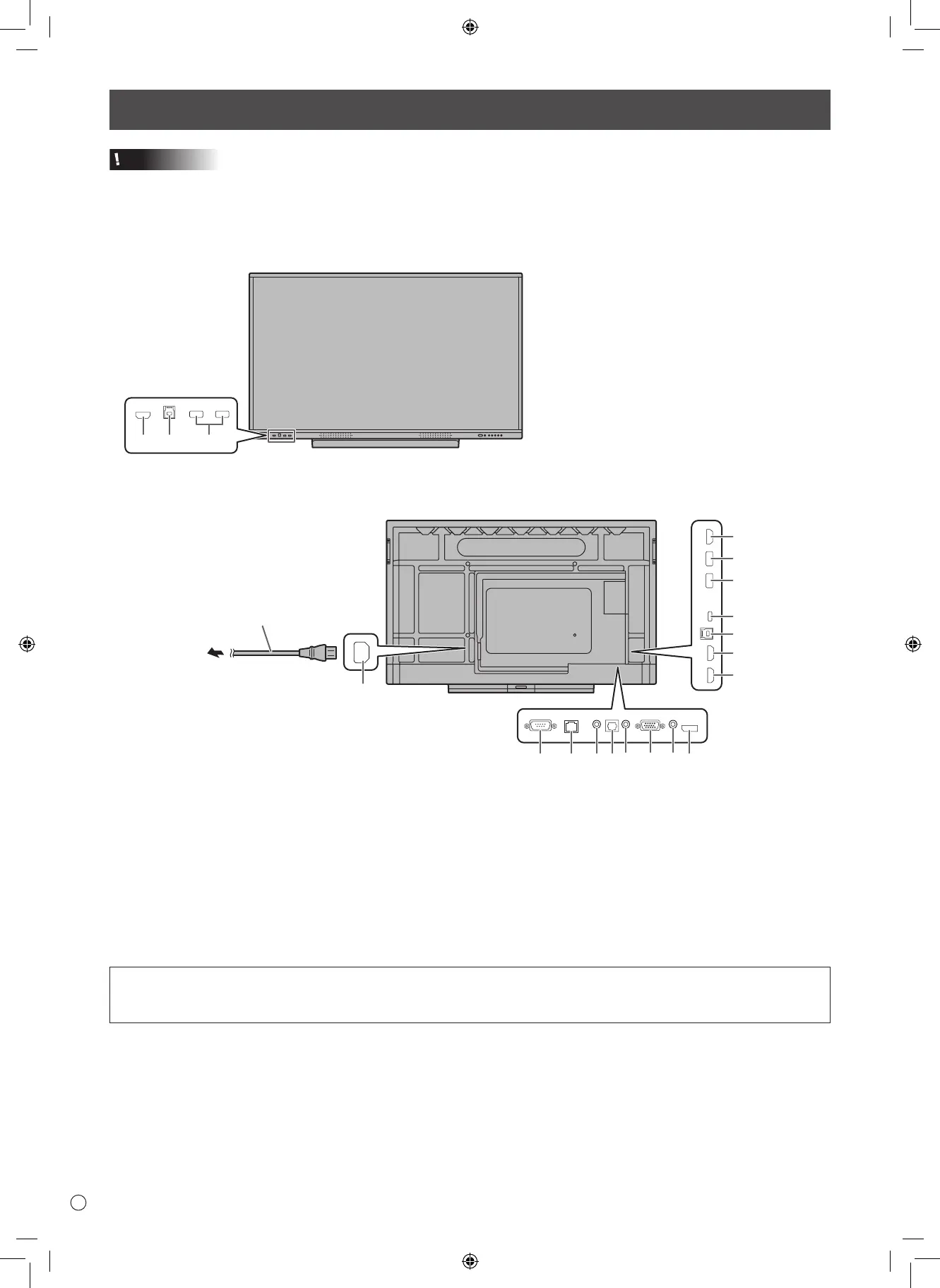

Connexions
Attention
• Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter.
•
Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes.
La borne TOUCH PANEL est USB3.0 Type B.
Même si la forme du connecteur est différente, le câble USB (USB 2.0 Type B) (fourni) peut être connecté à la borne TOUCH
PANEL.
1 2 3
1. Borne d’entrée HDMI1
2. Borne TOUCH PANEL1
(pour écran tactile)
(pour HDMI1)
3. Port USB (compatible USB 3.0)
4. Borne de sortie HDMI
5. Port USB pour le mode APPLICATION
(compatible USB 3.0)
6. Port USB de type C
7. Borne TOUCH PANEL2 (pour écran tactile)
(pour HDMI2/HDMI3/DisplayPort/D-SUB)
8. Borne d’entrée HDMI2
9. Borne d’entrée HDMI3
n
Vue de l’arrière
rs la prise
d’alimentation
secteur
6
5
4
3
7
8
9
10 11 12
13 14 15 16 17
18
Cordon d’alimentation
(fourni)
n
Vue de face
10. Borne d’entrée RS-232C
11. Borne LAN
12. Borne de sortie audio
13. Borne de sortie audio numérique (optique)
14. Borne d’entrée audio
15. Borne d’entrée D-Sub
16. Borne d’entrée mini AV
17. Borne d’entrée DisplayPort
18. Borne d’entrée secteur
