Anschlüsse
Vorsicht
• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
Der TOUCH PANEL Anschluss ist eine USB3.0 Buchse Typ B.
Obwohl die Verbinderform unterschiedlich ist, kann das USB-Kabel (USB 2.0 Typ B) (im Lieferumfang enthalten) am TOUCH
PANEL Anschluss angeschlossen werden.
4. HDMI-Ausgangsanschluss
5. USB Buchse für den APPLICATION Modus
(USB 3.0-kompatibel)
6. USB Buchse Typ C
7. TOUCH PANEL2 Anschluss
(für Touch-Panel)
(für HDMI2/HDMI3/DisplayPort/D-SUB)
8. HDMI2-Eingangsanschluss
9. HDMI3-Eingangsanschluss
n

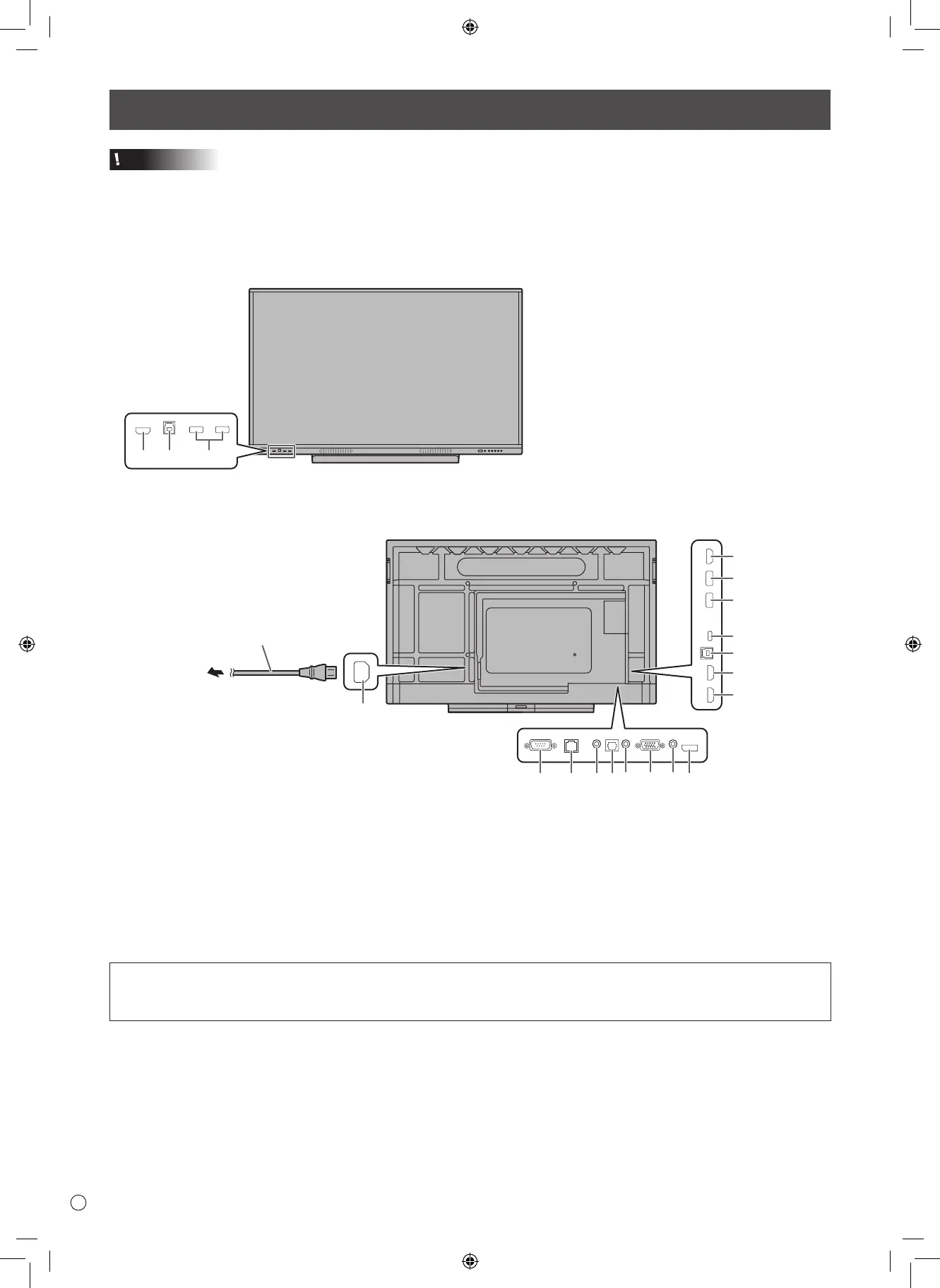

Rückansicht
Netzkabel
(im Lieferumfang enthalten)
6
5
4
3
7
8
9
10 11 12
13 14 15 16 17
18
n
Vorderansicht
10. RS-232C-Eingangsanschluss
11. LAN-Anschluss
12. Audio-Ausgangsanschluss
13. Digitaler Audio-Ausgangsanschluss (optisch)
14. Audio Eingangsanschluss
15. D-Sub-Eingangsanschluss
16. Mini-AV-Eingangsanschluss
17. DisplayPort-Eingangsanschluss
18. Netzkabelbuchse
1 2 3
1. HDMI1-Eingangsanschluss
2. TOUCH PANEL1 Anschluss
(für Touch-Panel) (für HDMI1)
3. USB Buchse (USB 3.0-kompatibel)
