R-24ST/R-2B34 - 30

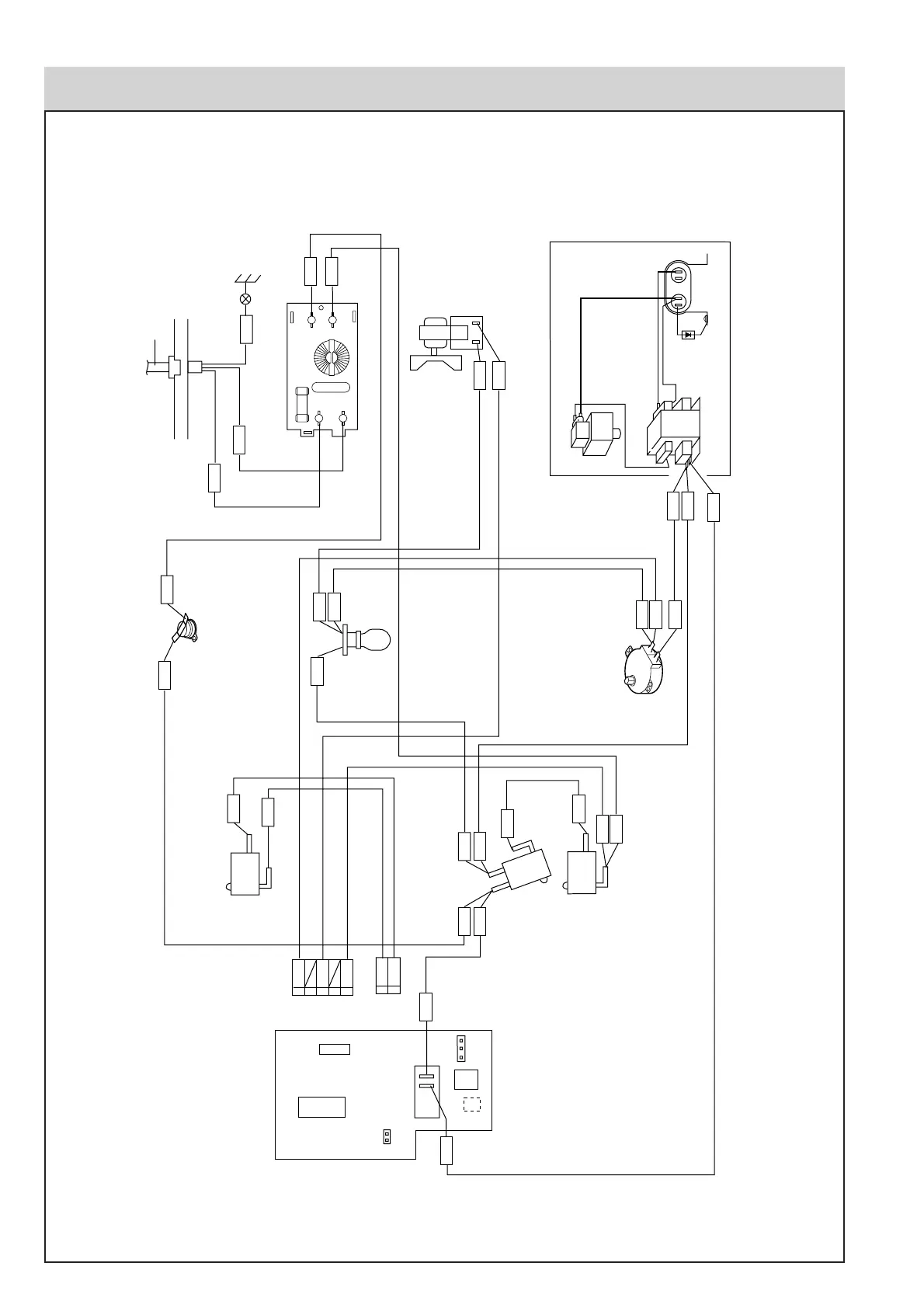

Figure S-1. Pictorial Diagram
HIGH VOLTAGE COMPONENTS
SW1: MONITORED
LATCH SWITCH
SW2: MONITOR
SWITCH
TTM: TURNTABLE
MOTOR
COM.
COM.
YLW
N
L
RED
WHT
YLW
N.C.
SW3: STOP SWITCH
WHT
WHT
WHT
YLW
YLW
YLW
WHT
YLW
RED
G/Y
CONTROL UNIT
WHT
WHT
YLW
BLU
BRN
RED
RED
TC: THERMAL CUT-OUT
(OVEN)
OL: OVEN
LAMP
SP30
IC1
CN-A
RY1
CN-B
RY2
1
12
5
RED
YLW
WHT
CN-A
CN-B
2
RED
1
3
4
5
WHT
RED
WHT
WHT
RED
YLW
WHT
2
1
N.O.
COM.
N.O.
FM:
FAN MOTOR
NOISE FILTER
WHT
H.V.WIRE B
MG: MAGNETRON
C:
H.V.
CAPACITOR
H.V.
RECTIFIER
T: HIGH VOLTAGE
TRANSFORMER
POWER SUPPLY CORD
LIVE
NEUTRAL
WHT
YLW
PICTORIAL DIAGRAM
