Sharp RP-117H User Manual

©

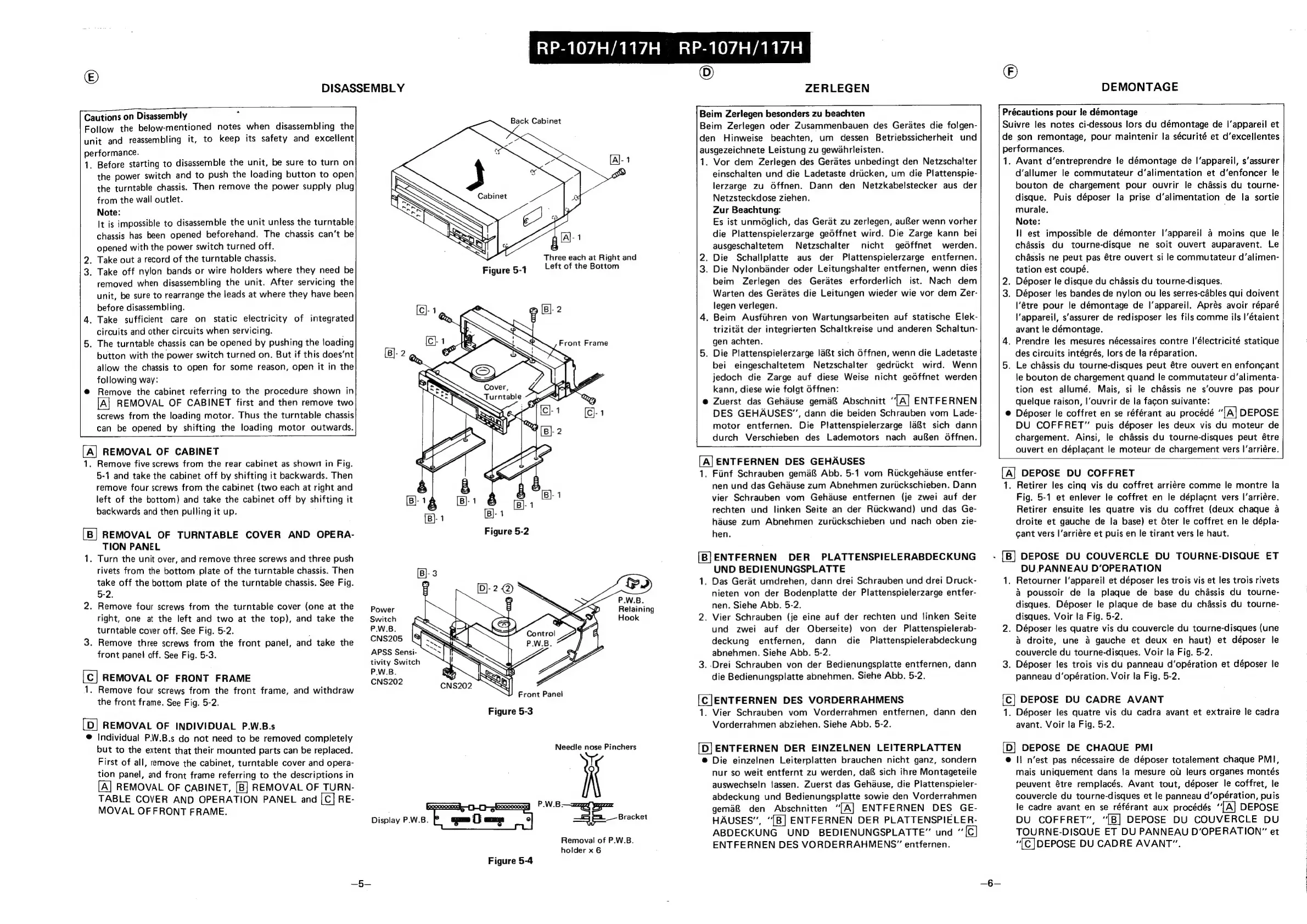

DISASSEMBLY
Cautions
on
Disassembly
Follow
the
below-mentioned
notes
when
disassembling
the
unit
and
reassembling
it,
to
keep
its
safety
and
excellent
performance.
1.
.
Take
out
a
record
of
the
turntable
chassis.
.
Take
off
nylon
bands
or
wire
holders
where
they
need
be
=
Before
starting
to
disassemble
the
unit,
be
sure
to
turn
on
the
power
switch
and
to
push
the
loading
button
to
open
the
turntable
chassis.
Then
remove
the
power
supply
plug
from
the
wail
outlet.
Note:
It
is
impossible
to
disassemble
the
unit
unless
the
turntable
chassis
has
been
opened
beforehand.
The
chassis
can’t
be
opened
with
the
power
switch
turned
off.
removed when disassembling the unit. After servicing the
unit, be sure to rearrange the leads at where they have been
before disassembling.
. Take sufficient care on static electricity of integrated
circuits and other circuits when servicing.
. The turntable chassis can be opened by pushing the loading
button with the power switch turned on. But if this does‘nt
allow the chassis to open for some reason, open it in the
following way:
Remove the cabinet referring to the procedure shown in
REMOVAL OF CABINET first and then remove two
screws from the loading motor. Thus the turntable chassis
can be opened by shifting the loading motor outwards.
[Al REMOVAL OF CABINET
1,
Remove five screws from the rear cabinet as shown in Fig.
5-1 and take the cabinet off by shifting it backwards. Then
remove four screws from the cabinet (two each at right and
left of the bottom) and take the cabinet off by shifting it
backwards and then pulling it up.
REMOVAL OF TURNTABLE COVER AND OPERA-
1.
TION PANEL
Turn the unit over, and remove three screws and three push
rivets from the bottom plate of the turntable chassis. Then
take off the bottom plate of the turntable chassis. See Fig.
5-2.
. Remove four screws from the turntable cover (one at the
right, one at the left and two at the top), and take the
turntable cover off. See Fig. 5-2.
. Remove three screws from the front panel, and take the
front panel off. See Fig. 5-3.
REMOVAL OF FRONT FRAME
1.
Remove four screws from the front frame, and withdraw
the front frame. See Fig. 5-2.
[D] REMOVAL OF INDIVIDUAL P.W.B.s
® Individual P.W.B.s do not need to be removed completely
but to the extent that their mounted parts can be replaced.
First of all, remove the cabinet, turntable cover and opera-
tion panel, and front frame referring to the descriptions in
REMOVAL OF CABINET, REMOVAL OF TURN-
TABLE COVER AND OPERATION PANEL and RE-
MOVAL OF FRONT FRAME.
Back Cabinet
Cabinet
ie
ZA ye
Three each at Right and
Left of the Bottom
Figure 5-1
P.W.B.
Retaining
Hook
Power
Switch
P.W.B.
CNS205
APSS Sensi-
tivity Switch
P.W.B.
CNS202
Front Panel
Figure 5-3
Needle nose Pinchers
P.W.B-
_—— Bracket
Removal of P.W.B.
holder x 6
Figure 5-4
| RP-107H/117H_ =RP-107H/117H |
©
Beim Zerlegen besonders zu beachten
Beim Zerlegen oder Zusammenbauen des Gerates die folgen-
den Hinweise beachten, um dessen Betriebssicherheit und
ausgezeichnete Leistung zu gewahrleisten.
1.
. Die Schaliplatte aus der
. Die Nylonbander oder Leitungshalter entfernen, wenn dies
ZERLEGEN
Vor dem Zerlegen des Geradtes unbedingt den Netzschalter
einschalten und die Ladetaste driicken, um die Plattenspie-
lerzarge zu Offnen. Dann den Netzkabelstecker aus der
Netzsteckdose ziehen.
Zur Beachtung:
Es ist unméglich, das Gerat zu zerlegen, auf&er wenn vorher
die Plattenspielerzarge gedffnet wird. Die Zarge kann bei
ausgeschaltetem Netzschalter nicht gedffnet werden.
Plattenspielerzarge entfernen.
beim Zerlegen des Gerates erforderlich ist. Nach dem
Warten des Gerates die Leitungen wieder wie vor dem Zer-
legen verlegen.
. Beim Ausfiihren von Wartungsarbeiten auf statische Elek-
trizitat der integrierten Schaltkreise und anderen Schaltun-
gen achten.
. Die Plattenspielerzarge la&t sich offnen, wenn die Ladetaste
bei eingeschaltetem Netzschalter gedriickt wird. Wenn
jedoch die Zarge auf diese Weise nicht gedffnet werden
kann, diese wie folgt offnen:
Zuerst das Gehduse gema& Abschnitt TA] ENTFERNEN
DES GEHAUSES”, dann die beiden Schrauben vom Lade-
motor entfernen. Die Plattenspielerzarge lat sich dann
durch Verschieben des Lademotors nach auRen 6ffnen.
[A] ENTFERNEN DES GEHAUSES
1.
Fiinf Schrauben gema& Abb. 5-1 vom Riickgehause entfer-
nen und das Gehause zum Abnehmen zuriickschieben. Dann
vier Schrauben vom Gehause entfernen (je zwei auf der
rechten und linken Seite an der Riickwand) und das Ge-
hause zum Abnehmen zuriickschieben und nach oben zie-
hen.
[BJENTFERNEN DER PLATTENSPIELERABDECKUNG
1.
UND BEDIENUNGSPLATTE
Das Gerat umdrehen, dann drei Schrauben und drei Druck-
nieten von der Bodenplatte der Plattenspielerzarge entfer-
nen. Siehe Abb. 5-2.
. Vier Schrauben (je eine auf der rechten und linken Seite
und zwei auf der Oberseite) von der Plattenspielerab-
deckung entfernen, dann die Plattenspielerabdeckung
abnehmen. Siehe Abb. 5-2.
. Drei Schrauben von der Bedienungsplatte entfernen, dann
die Bedienungsplatte abnehmen. Siehe Abb. 5-2.
ENTFERNEN DES VORDERRAHMENS
1.
Vier Schrauben vom Vorderrahmen entfernen, dann den
Vorderrahmen abziehen. Siehe Abb. 5-2.
[D] ENTFERNEN DER EINZELNEN LEITERPLATTEN
®@ Die einzelnen Leiterplatten brauchen nicht ganz, sondern
nur so weit entfernt zu werden, da® sich ihre Montageteile
auswechseln lassen. Zuerst das Gehause, die Plattenspieler-
abdeckung und Bedienungsplatte sowie den Vorderrahmen
gema& den Abschnitten “[A] ENTFERNEN DES GE-
HAUSES”, “TBI ENTFERNEN DER PLATTENSPIELER-
ABDECKUNG UND BEDIENUNGSPLATTE” und “[C]
ENTFERNEN DES VORDERRAHMENS” entfernen.
©
DEMONTAGE
Précautions pour le démontage
Suivre les notes ci-dessous lors du démontage de |’appareil et
de son remontage, pour maintenir la sécurité et d’excellentes
performances.
1.
Avant d’entreprendre le démontage de |’appareil, s’assurer
d’allumer le commutateur d’alimentation et d’enfoncer !e
bouton de chargement pour ouvrir le chassis du tourne-
disque. Puis déposer la prise d’alimentation de la sortie
murale. ,
Note:
Il est impossible de démonter l’appareil a moins que le
chassis du tourne-disque ne soit ouvert auparavent. Le
chassis ne peut pas étre ouvert si le commutateur d’alimen-
tation est coupé.
2. Déposer le disque du chassis du tourne-disques.
3. Déposer les bandes de nylon ou les serres-cables qui doivent
l’étre pour le démontage de l'appareil. Aprés avoir réparé
l'appareil, s’assurer de redisposer les fils comme ils l’étaient
avant le démontage.
4. Prendre les mesures nécessaires contre I’électricité statique
des circuits intégrés, lors de !a réparation.
5. Le chassis du tourne-disques peut étre ouvert en enfoncant
le bouton de chargement quand le commutateur d‘alimenta-
tion est allumé. Mais, si le chassis ne s’ouvre pas pour
quelque raison, !’ouvrir de la fagon suivante:
@ Déposer le coffret en se référant au procédé TA] DEPOSE
DU COFFRET” puis déposer les deux vis du moteur de
chargement. Ainsi, le chassis du tourne-disques peut étre
ouvert en déplacant le moteur de chargement vers I‘arriére.
[A] DEPOSE DU COFFRET
1. Retirer les cing vis du coffret arriére comme le montre la
1.
Fig. 5-1 et enlever le coffret en le déplacnt vers l’arriére.
Retirer ensuite les quatre vis du coffret (deux chaque a
droite et gauche de la base) et dter le coffret en le dépla-
cant vers I‘arriére et puis en le tirant vers le haut.
. DEPOSE DU COUVERCLE DU TOURNE-DISQUE ET
DU PANNEAU D’‘OPERATION
Retourner l'appareil et déposer les trois vis et les trois rivets
a@ poussoir de la plaque de base du chassis du tourne-
disques. Déposer le plaque de base du chassis du tourne-
disques. Voir la Fig. 5-2.
. Déposer les quatre vis du couvercle du tourne-disques (une
a droite, une a gauche et deux en haut) et déposer le
couvercle du tourne-disques. Voir la Fig. 5-2.
. Déposer les trois vis du panneau d’opération et déposer le
panneau d’opération. Voir la Fig. 5-2.
DEPOSE DU CADRE AVANT
1.
Déposer les quatre vis du cadra avant et extraire le cadra
avant. Voir la Fig. 5-2.
[D] DEPOSE DE CHAQUE PMI
@ |i n’est pas nécessaire de déposer totalement chaque PMI,
mais uniquement dans fa mesure ou leurs organes montés
peuvent étre remplacés. Avant tout, déposer le coffret, le
couvercle du tourne-disques et le panneau d’opération, puis
le cadre avant en se référant aux procédés “Al DEPOSE
DU COFFRET”, TB] DEPOSE DU COUVERCLE DU
TOURNE-DISQUE ET DU PANNEAU D’OPE RATION” et
“(C]DEPOSE DU CADRE AVANT”.
