SG-290H/HB SG-290H/HB

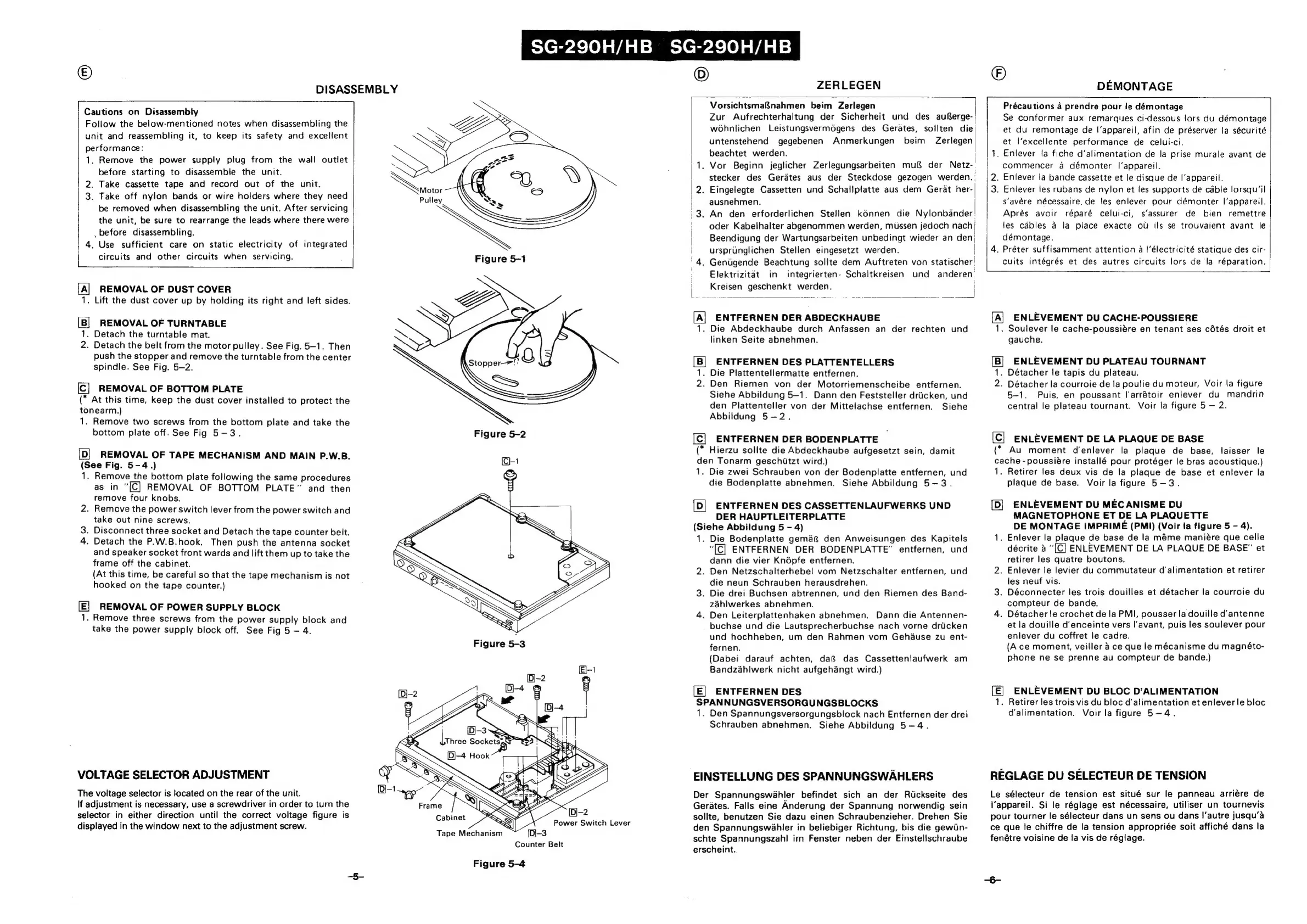

DISASSEMBLY
[ cautions on Disassembly
Follow the below-mentioned notes when disassembling the
unit and reassembling it, to keep its safety and excellent
performance:
1. Remove the power supply plug from the wall outlet
before starting to disassemble the unit.
2. Take cassette tape and record out of the unit.
3. Take off nylon bands or wire holders where they need
be removed when disassembling the unit. After servicing
the unit, be sure to rearrange the leads where there were
_ before disassembling.
. Use sufficient care on static electricity of integrated
circuits and other circuits when servicing.
ma
[Al REMOVAL OF DUST COVER
1. Lift the dust cover up by holding its right and left sides.
REMOVAL OF TURNTABLE
1. Detach the turntable mat.
2. Detach the belt from the motor pulley. See Fig. 5-1. Then
push the stopper and remove the turntable from the center
spindle. See Fig. 5-2.
REMOVAL OF BOTTOM PLATE
(* At this time, keep the dust cover installed to protect the
tonearm.)
1. Remove two screws from the bottom plate and take the
bottom plate off. See Fig 5-3.
[D REMOVAL OF TAPE MECHANISM AND MAIN P.W.B.
(See Fig. 5-4.)
1. Remove the bottom plate following the same procedures
as in “[C] REMOVAL OF BOTTOM PLATE” and then
remove four knobs.
2.
Remove
the
power
switch
lever
from
the
power
switch
and
take
out
nine
screws.
3. Disconnect three socket and Detach the tape counter belt.
4. Detach the P.W.B.hook. Then push the antenna socket
and speaker socket front wards and lift them up to take the
frame off the cabinet.
(At this time, be careful so that the tape mechanism is not
hooked on the tape counter.)
[E} REMOVAL OF POWER SUPPLY BLOCK
1.
Remove
three
screws
from
the
power
supply
block
and
take
the
power
supply
block
off.
See
Fig
5
—
4.
VOLTAGE SELECTOR ADJUSTMENT
The voltage selector is located on the rear of the unit.
If adjustment is necessary, use a screwdriver in order to turn the
selector in either direction until the correct voltage figure is
displayed in the window next to the adjustment screw.
Figure 5-1
A»
S
Figure 5-2
Counter Belt
Figure 5-4
© ZERLEGEN
©
DEMONTAGE
| 1. Vor Beginn jeglicher Zerlegungsarbeiten mu8 der Netz-.
VorsichtsmaRnahmen beim Zerlegen
Zur Aufrechterhaltung der Sicherheit und des auRerge-
wohnlichen Leistungsvermogens des Gerates, soilten die}
untenstehend gegebenen Anmerkungen beim Zerlegen
beachtet werden. —
stecker des Gerates aus der Steckdose gezogen werden..
/ 3. An den erforderlichen Stellen konnen die Nylonbander'!
2. Eingelegte Cassetten und Schallplatte aus dem Gerat her-
ausnehmen.
oder Kabelhalter abgenommen werden, mussen jedoch nach}
Beendigung der Wartungsarbeiten unbedingt wieder an den}
ursprunglichen Stellen eingesetzt werden. |
‘4. Geniigende Beachtung sollte dem Auftreten von statischer!
Elektrizitat in integrierten- Schaltkreisen und anderen.
Kreisen geschenkt werden. |
[A] ENTFERNEN DER ABDECKHAUBE
1. Die Abdeckhaube durch Anfassen an der rechten und
linken Seite abnehmen.
Die Plattentellermatte entfernen.
Den Riemen von der Motorriemenscheibe entfernen.
Siehe Abbildung 5-1. Dann den Feststeller driicken, und
den Plattenteller von der Mittelachse entfernen. Siehe
Abbildung 5-2.
ENTFERNEN DES PLATTENTELLERS
1.
2:
ENTFERNEN DER BODENPLATTE
(* Hierzu sollte die Abdeckhaube aufgesetzt sein, damit
den Tonarm geschitzt wird.)
1. Die zwei Schrauben von der Bodenplatte entfernen, und
die Bodenplatte abnehmen. Siehe Abbildung 5-3.
[D] ENTFERNEN DES CASSETTENLAUFWERKS UND
DER HAUPTLEITERPLATTE
(Siehe Abbildung 5 - 4)
1. Die Bodenplatte gemag den Anweisungen des Kapitels
“[C] ENTFERNEN DER BODENPLATTE” entfernen, und
dann die vier Knépfe entfernen.
2. Den Netzschalterhebel vom Netzschalter entfernen, und
die neun Schrauben herausdrehen.
3. Die drei Buchsen abtrennen, und den Riemen des Band-
zahlwerkes abnehmen.
4. Den Leiterplattenhaken abnehmen. Dann die Antennen-
buchse und die Lautsprecherbuchse nach vorne driicken
und hochheben, um den Rahmen vom Gehause zu ent-
fernen.
(Dabei darauf achten, da& das Cassettenlaufwerk am
Bandzahlwerk nicht aufgehangt wird.)
[E] ENTFERNEN DES
SPANNUNGSVERSORGUNGSBLOCKS
1. Den Spannungsversorgungsblock nach Entfernen der drei
Schrauben abnehmen. Siehe Abbildung 5-4.
EINSTELLUNG DES SPANNUNGSWAHLERS
Der Spannungswahler befindet sich an der Ruckseite des
Gerates. Falls eine Anderung der Spannung norwendig sein
sollte, benutzen Sie dazu einen Schraubenzieher. Drehen Sie
den Spannungswéhler in beliebiger Richtung, bis die gewlin-
schte Spannungszahl im Fenster neben der Einstelischraube
erscheint..
; Précautions a prendre pour le démontage
Se conformer aux remarques ci-dessous lors du démontage
et du remontage de l'appareil, afin de préserver la sécurité
et |’excellente performance de celui-ci.
1. Enlever ta fiche d’alimentation de la prise murale avant de
commencer a démonter l'appareil.
. Enlever la bande cassette et le disque de l'appareil.
3. Enlever les rubans de nylon et les supports de cable lorsqu’il
s‘avére nécessaire. de les enlever pour démonter |‘appareil.
Aprés avoir réparé celui-ci, s’assurer de bien remettre
les cdbles a la place exacte ot ils se trouvaient avant le
démontage.
4. Préter suffisamment attention a |électricité statique des cir-
cuits intégrés et des autres circuits lors de la réparation.
NO
[A] ENLEVEMENT DU CACHE-POUSSIERE
1. Soulever le cache-poussiére en tenant ses cétés droit et
gauche.
ENLEVEMENT DU PLATEAU TOURNANT
1. Détacher le tapis du plateau.
2. Détacher la courroie de la poulie du moteur, Voir la figure
5-1. Puis, en poussant l’arrétoir enlever du mandrin
central le plateau tournant. Voir la figure 5 — 2.
ENLEVEMENT DE LA PLAQUE DE BASE
(* Au moment d’enlever la plaque de base, laisser le
cache -poussiére installé pour protéger le bras acoustique.)
1. Retirer les deux vis de la plaque de base et enlever la
plaque de base. Voir la figure 5-3.
[Db] ENLEVEMENT DU MEC ANISME DU
MAGNETOPHONE ET DE LA PLAQUETTE
DE MONTAGE IMPRIME (PMI) (Voir la figure 5 - 4).
1. Enlever la plaque de base de la méme maniére que celle
décrite a “[(C] ENLEVEMENT DE LA PLAQUE DE BASE” et
retirer les quatre boutons.
2. Enlever le levier du commutateur d’alimentation et retirer
les neuf vis.
3. Déconnecter les trois douilles et détacher la courroie du
compteur de bande.
4. Détacher le crochet dela PMI, pousser la douille d’antenne
et la douille d’enceinte vers l'avant, puis les soulever pour
enlever du coffret le cadre.
(A ce moment, veiller 4 ce que le mécanisme du magnéto-
phone ne se prenne au compteur de bande.)
[E] ENLEVEMENT DU BLOC D’ALIMENTATION
1. Retirer les trois vis du bloc d’alimentation et enlever le bloc
d’alimentation. Voir la figure 5-4.
REGLAGE DU SELECTEUR DE TENSION
Le sélecteur de tension est situé sur le panneau arriére de
l'appareil. Si le réglage est nécessaire, utiliser un tournevis
pour tourner le sélecteur dans un sens ou dans |’autre jusqu’a
ce que le chiffre de la tension appropriée soit affiché dans la
fenétre voisine de la vis de réglage.
