NL-8
Ontgrendeld

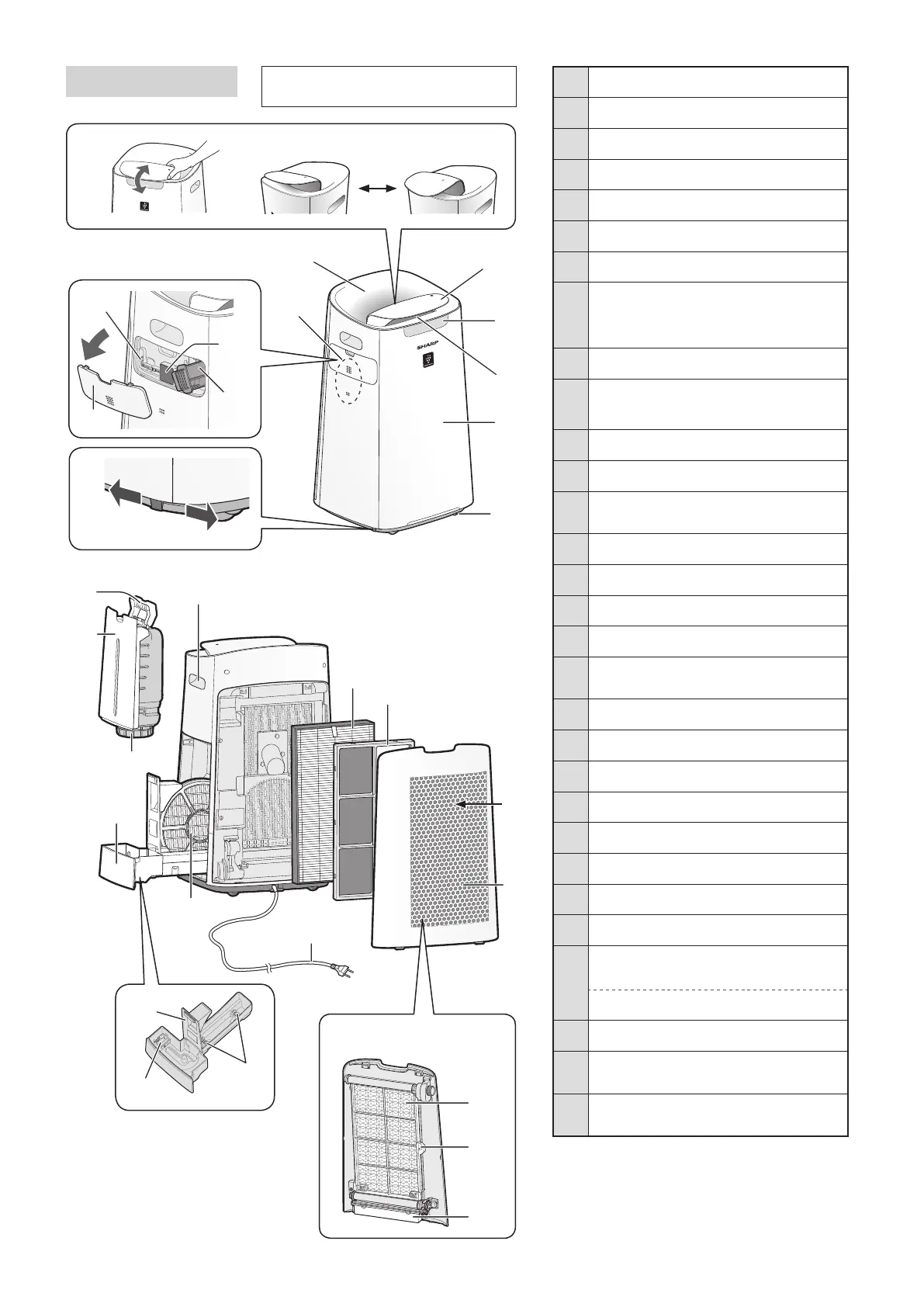

BEHUIZING
1 Klep
2 Luchtuitlaat (achter)
3 Bedieningspaneel
4 Frontdisplay
5 Luchtuitlaat (voorzijde)
6 Behuizing
7 Zwenkwieltje (4 locaties)
8
Sensor (intern)
Temperatuur / Luchtvochtigheid /
Stofgevoelig / Geur
9 Sensorfilter
10
Houder unit*
(Plasmaclusteriongenerator)
11 Schoonmaakborstel unit*
12 Afdekking unit*
13
Stopper zwenkwieltje (rechts &
links)
14 Handgreep reservoir
15 Waterreservoir
16 Tankdopje
17 Luchtbevochtigingsbak
18
Paneel van de
luchtbevochtigingsbak
19 Vlotter
20 Roller
21 Luchtbevochtigingsfilter
22 Netsnoer, stekker
23 Handgrepen (2 locaties)
24 HEPA-filter
25 Geurfilter
26 Luchtinlaat
27
Achterpaneel met voorfilter
(Alleen UA-KIL60E)
Achterpaneel (alleen UA-KIL80E)
28 Voorfilter (alleen UA-KIL80E)
29
Vergrendeling voorfilter (alleen
UA-KIL80E)
30
Stofopvangbak (alleen UA-
KIL80E)
* Unit verwijst naar de
Plasmaclusteriongenerator. (Idem als
hieronder.)
4
3
6
7
5
8
1
11
12
Vergrendeld
13
9
10
2
15
23
22
24
25
16
21
17
14
18
19
20
27
26
28
29
30
(Alleen UA-KIL80E)
* In deze instructiehandleiding is de
UA-KIL80E afgebeeld.
NL-9
NEDERLANDS
FILTERINSTALLATIE
1. Verwijder het achterpaneel.
2. Verwijder de plastic zak die om elke
filter zit.
3. Installeer de filters in de juiste
volgorde, zoals afgebeeld.
4. Installeer het achterpaneel.
Achterpaneel
HEPA-filter Geurfilter
HEPA-filter
Geurfilter
Label
Trek altijd de stekker uit het
stopcontact.
1. Verwijder het waterreservoir.
2. Vul het waterreservoir met
kraanwater.
3. Draai het tankdopje goed vast om
lekkage te voorkomen.
4. Installeer het waterreservoir.
Handgreep reservoir
Waterreservoir
Tankdopje
Klik
Klik
OPMERKING
• Het wordt aanbevolen om te noteren op welke
datum u de fi lter hebt ontvangen.
VOOR HET EERSTE GEBRUIK
VULLEN VAN HET WATERRESERVOIR
