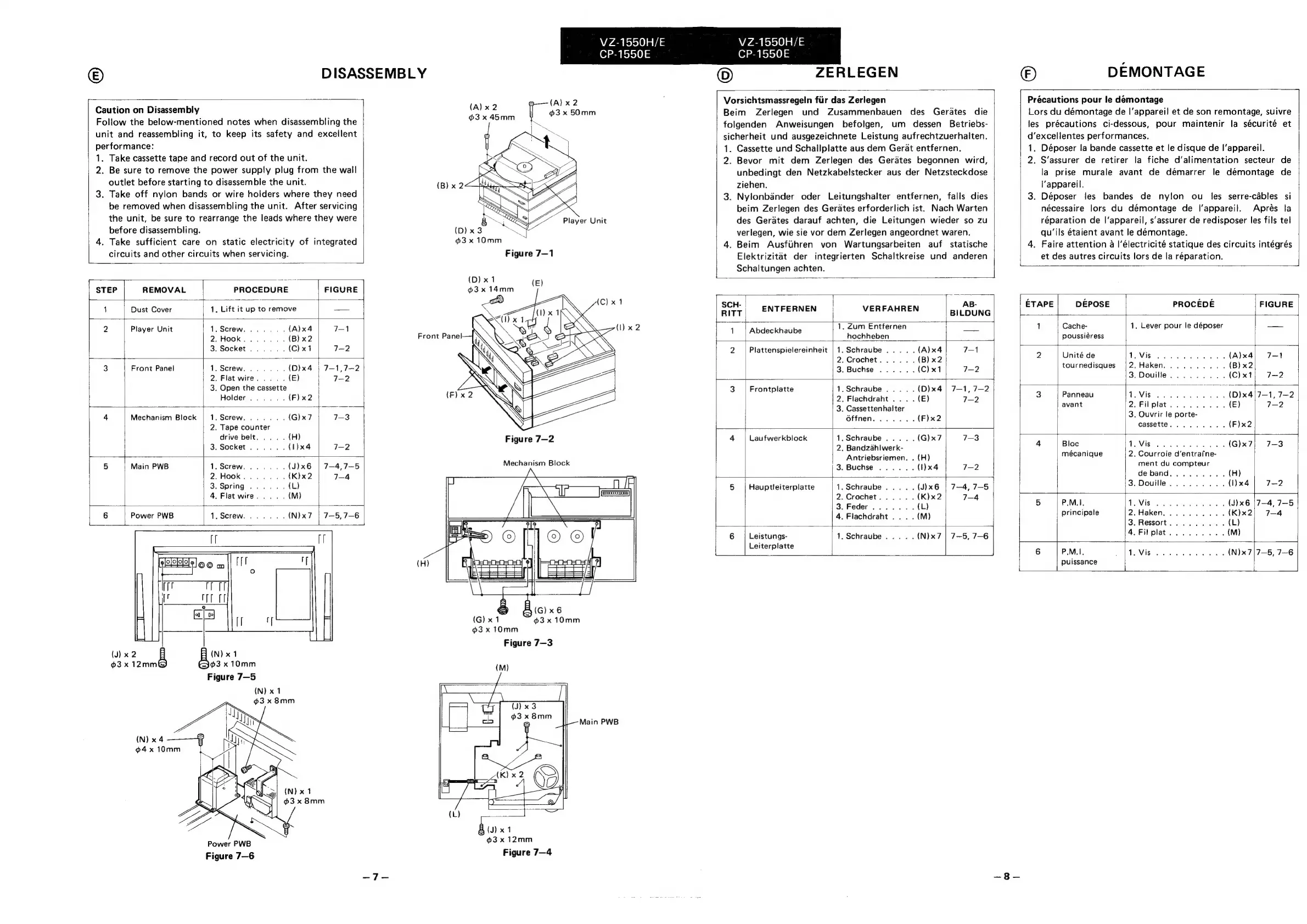

DISASSEMBLY
Caution on Disassembly
performance:
before disassembling.
Follow the below-mentioned notes when disassembling the
unit and reassembling it, to keep its safety and excellent
1. Take cassette tape and record out of the unit.
2. Be sure to remove the power supply plug from the wall
outlet before starting to disassemble the unit.
3. Take off nylon bands or wire holders where they need
be removed when disassembling the unit. After servicing
the unit, be sure to rearrange the leads where they were
4. Take sufficient care on static electricity of integrated
circuits and other circuits when servicing.
PROCEDURE
STEP REMOVAL FIGURE
: — = : 4
1 Dust Cover 1. Lift it up to remove Jus
2 Player Unit 1.Screw....... (A)x4 7-1
2.Hook....... (B) x2
3. Socket ...... (C)x1 7-2
+ a
3 Front Panel 1.Screw....... (D)x4 | 7-1,7-2
2. Flatwire..... (E) 7-2
3. Open the cassette
Holder...... (F)x2 i
4 Mechanism Block | 1.Screw....... (G)x7 7-3
2. Tape counter \
drive belt... .. (H)
3. Socket. ..... (1)x4 7-2
L
5 Main PWB 1.Screw....... (J)x6 | 7-4,7—5
2.Hook....... (K)x2 7-4
3.Spring...... (L)
4. Flatwire. 2... (M)
6 Power PWB 1.Screw....... (N}x7 | 7—5,7—6
(A) x 2
3x 45mm
VZ-1550H/E
VZ-1550H/E
CP-1550E
(A) x2
93x 50mm
_
Figure 7—2
Mechanism Block
(J) x2 (N) x 1
@3 x 12mm @3 x 10mm
Figure 7—5
(N) x1
Power PWB
Figure 7—6
(G) x 6
(G) x1 63x 10mm
@3 x 10mm
Figure 7—3
(M)
3x 12mm
Figure 7—4
Main PWB
© ZERLEGEN
©
DEMONTAGE
Vorsichtsmassregeln fiir das Zerlegen
ziehen.
Schaltungen achten.
Beim Zerlegen und Zusammenbauen des Gerates die
folgenden Anweisungen befolgen,
sicherheit und ausgezeichnete Leistung aufrechtzuerhalten.
1. Cassette und Schallplatte aus dem Gerat entfernen.
2. Bevor mit dem Zerlegen des Gerdtes begonnen wird,
unbedingt den Netzkabelstecker aus der Netzsteckdose
um dessen Betriebs-
3. Nylonbadnder oder Leitungshalter entfernen, falls dies
beim Zerlegen des Gerates erforderlich ist. Nach Warten
des Gerates darauf achten, die Leitungen wieder so zu
verlegen, wie sie vor dem Zerlegen angeordnet waren.
4. Beim Ausfihren von Wartungsarbeiten auf statische
Elektrizitat der integrierten Schaltkreise und anderen
Précautions pour le demontage
Lors du démontage de l'appareil et de son remontage, suivre
les précautions ci-dessous, pour maintenir la sécurité et
d’excellentes performances.
1. Déposer la bande cassette et le disque de I’appareil.
2. S’assurer de retirer la fiche d’alimentation secteur de
la prise murale avant de démarrer le démontage de
l’appareil.
3. Déposer Jes bandes de nylon ou
nécessaire lors du démontage de |’appareil.
réparation de l'appareil, s’assurer de redisposer les fils tel
qu’ils étaient avant le démontage.
4, Faire attention a |’électricité statique des circuits intégrés
et des autres circuits lors de la reparation.
les serre-cables si
Aprés la
cr Si ag 2
SCH- AB-
Ritt| ENTFERNEN VERFAHREN SGuG
in t 1, Zum Entfernen ~~
1 Abdeckhaube hachhehen — |
2 | Plattenspielereinheit | 1.Schraube .... . (A) x4 7-1
2.Crochet...... (B) x2
3. Buchse ...... (C)x1 7-2
3 | Frontplatte 1.Schraube..... (D)x4 | 7-1, 7-2
2. Flachdraht ... . (E) 7-2
3. Cassettenhalter
Offnen....... (F)x2
4 | Laufwerkblock 1.Schraube..... (G)x7 7-3
2, Bandzahlwerk-
Antriebsriemen. . (H)
3.Buchse ...... (I}x4 7-2
5 | Hauptleiterplatte 1.Schraube..... (J)x6 | 7—4, 7-5
2.Crochet...... (K)x2 7-4
3.Feder....... (L)
4. Flachdraht .. . . (M)
4
6 | Leistungs- 1.Schraube..... (N)x7 | 7-5, 7-6
Leiterplatte
ETAPE DEPOSE PROCEDE FIGURE
+
1 Cache- 1. Lever pour le déposer ee
poussiéress
2 Unité de eM IS ei Ae es (A)x4 7-1
tournedisques |2.Haken.......... (B)x2
3.Douille... 2.0.0. (C)x1 7-2
3 Panneau WaVAS: hj OE ek AES (D)x4/7—1, 7-2
avant 2.Filplat......... (E) 7-2
3. Ouvrir le porte-
cassette... 2.0... (F)x2
4 Bloc TANS ee 4 ue 4 (G)x7 7-3
mécanique 2. Courroie d’entrafne-
ment du compteur
deband......... (H)
3.Douille......... (I) x4 7-2
{—__
5 | PMI. WOM isi 2 05 oa So ats (J)x6 |7—4, 7-5
principale 2.Haken.... 2.0... (K)x2| 7-4
3. Ressort......... (L)
4. Filplat... 2.2.00. (M)
6 P.M.I,. TeeViseg-aht- au 4 ES a ek (N)x7/7—5, 7-6
puissance
i 4
