Shure GLXD4 User Guide

88

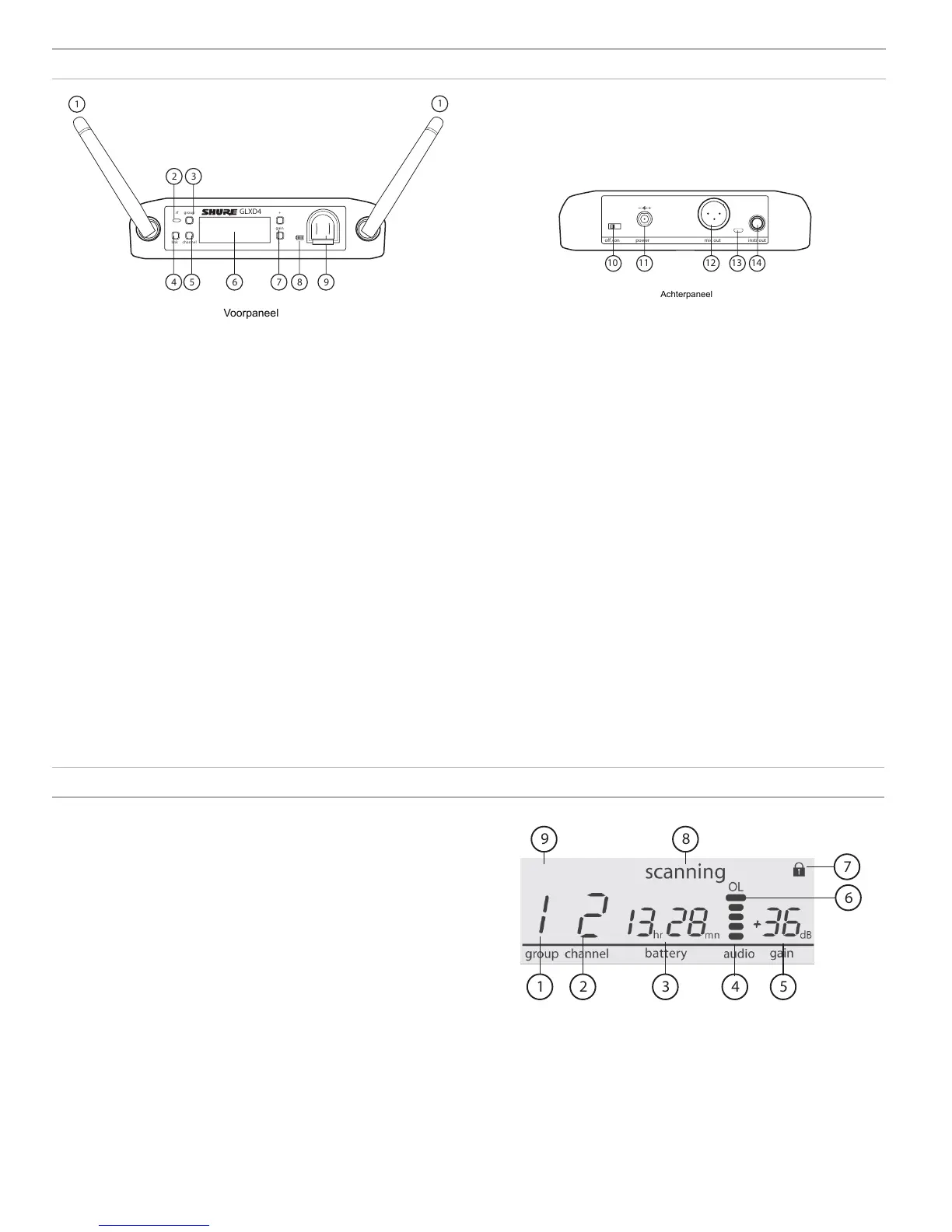

Bedieningselementen en connectors GLXD4-ontvanger
Scherm ontvanger
① Groep
Hiermee wordt de geselecteerde groep weergegeven.
② Kanaal
Hiermee wordt het geselecteerde kanaal weergegeven.
③ Gebruiksduur zenderaccu
Geeft de resterende accugebruiksduur aan in uren en minuten.
Of geeft de volgende accustatus aan:
• CALC = berekening accugebruiksduur
• Lo = accugebruiksduur minder dan 15 minuten
• Err = vervang accu
④ Audiometer
Geeft de signaalniveaus en -pieken van de audio aan.
⑤ Gain
Geeft de gaininstelling (dB) van de zender weer.
⑥ OL-indicator
Duidt op audio-oversturing; verminder de gain.
⑦ Zender vergrendeld
Verschijnt wanneer de bedieningselementen van de gekoppelde
zender zijn vergrendeld.
⑧ Scanning
Geeft aan dat er een scan wordt uitgevoerd.
⑨ Auto
Hiermee wordt aangegeven dat er voor de geselecteerde groep back-
upkanalen beschikbaar zijn.
① Antenne
Twee antennes per ontvanger. Antennes vangen het signaal van de
zender op.
② RF-status-LED
• AAN = gekoppelde zender is ingeschakeld
• Knipperen = bezig met zoeken naar zender
• UIT= gekoppelde zender uitgeschakeld of zender ontkoppeld
③ Knop 'group'
Houd deze twee seconden ingedrukt om handmatige
groepsbewerking in te schakelen.
④ Knop 'link'
Druk hierop om de ontvanger handmatig aan een zender te koppelen
of om de functie Extern-ID te activeren
⑤ Kanaal
• Druk hierop kort om een kanaalscan te starten
• Houd deze 2 seconden ingedrukt om handmatige kanaalbewerking in te
schakelen
⑥ LCD-scherm
Geeft status van ontvanger en zender weer.
⑦ Knoppen 'gain'
Druk hierop om de zendergain te vergroten of te verkleinen in
stappen van 1 dB.
⑧ Laadindicator accu
Licht op wanneer de accu zich in het laadcompartiment bevindt:
• Rood = accu wordt opgeladen
• Groen en knippert = acculading > 90%
• Groen = accu is opgeladen
• Oranje en knippert = laadfout, vervang accu
⑨ Laadcompartiment accu
Hiermee wordt de accu opgeladen wanneer de ontvanger van
spanning wordt voorzien.
⑩ Aan/uit-schakelaar
Hiermee wordt de unit in- of uitgeschakeld.
⑪ Voedingsconnector
Sluit de meegeleverde externe voeding van 15 V DC hierop aan.
⑫ Mic Out
De XLR-microfoonuitgangsconnector levert een audio-uitgangssignaal
op microfoonniveau.
⑬ USB-poort
Voor het uploaden van firmware-updates
⑭ Instr Out
¼" (6,35 mm) TRS-audio-uitgang. Voor aansluiting van mengpanelen,
recorders en versterkers.
o / on power mic out instr out
10 11 12 13 14
Achterpaneel
 
  
  


GLXD4
rf group
channel
-
gain
+
link
Voorpaneel
auto
1
2
8
3 4
6
5
7
9

Shure GLXD4 Specifications

General

Input voltage	14 - 18 V
Power supply type	AC
Battery life (max)	16 h
Current consumption	550 mA
Battery low indication	Yes
Impedance	50 Ω
Antenna type	Fixed
Display type	LCD
Mounting type	-
Product color	Black
Scan features	Channel scan, Group scan
Housing material	ABS
Antennas quantity	2
Channels quantity	8 channels
High density mode	No
Operating frequency type	Ultra High Frequency (UHF)
Radio Frequency (RF) range	2404 - 2478 MHz
Operating temperature (T-T)	-18 - 57 °C
Microphone frequency response	20 - 20000 Hz
Total Harmonic Distortion (THD)	0.2 %
XLR out	1

Weight and Dimensions

Depth	117 mm
Width	183 mm
Height	40 mm
Weight	286 g
