Shure GLXD4 User Guide

89

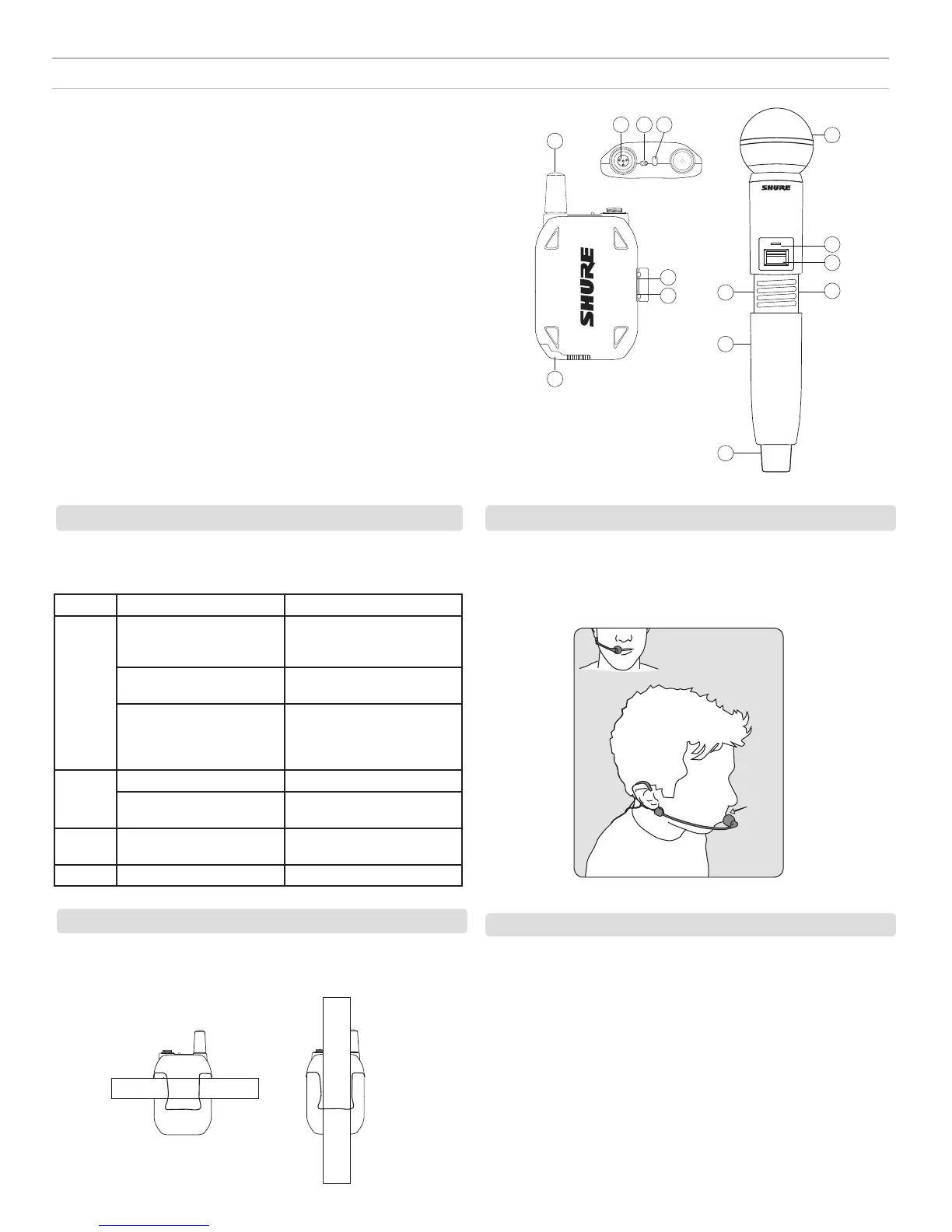

Zenders
Zenderstatus-LED
① Antenne
Voor overdracht van draadloos signaal.
② Status-LED
LED-kleur en -toestand geven de zenderstatus aan.
③ Aan/uit-schakelaar
Hiermee wordt de zender in-/uitgeschakeld.
④ TA4M-ingangsconnector
Wordt aangesloten op een microfoon- of instrumentkabel met een
4-pens miniconnector (TA4F).
⑤ Micro USB-laadpoort
Wordt aangesloten op een USB-batterijlader.
⑥ Knop 'link'
• Houd deze binnen 5 seconden na inschakelen ingedrukt om de koppeling
met de ontvanger handmatig te voltooien
• Druk kort op de knop om de functie Extern-ID te activeren
⑦ Batterijcompartiment
Voor 1 oplaadbare Shure-batterij.
⑧ Microfoonkop
GLXD-2-zendermodellen zijn verkrijgbaar met de volgende typen
capsules: SM58, Beta 58, SM86 en Beta 87A.
De bodypackzender dragen
De headsetmicrofoon dragen
De juiste microfoonplaatsing
Klem de zender vast aan een riem of schuif een gitaarband door de klem van de ze-
nder, zoals hier wordt weergegeven.
Voor de beste resultaten moet de riem tegen de basis van de klem worden geduwd.
• Positioneer de headsetmicrofoon op 13 mm (1/2 inch) afstand van uw
mondhoek.
• Positioneer een lavalier- of headsetmicrofoon zodanig dat er geen kleren,
sierraden of anders dingen tegen de microfoon kunnen stoten of schuren.
• Houd de microfoon binnen 30 cm (12 inch) van de geluidsbron.
• Zet de microfoon dichterbij de geluidsbron voor een warmer geluid met meer
bas.
• Houd uw hand niet over het rooster heen.
LED is groen tijdens normaal gebruik.
Knipperen of een verandering van de LED-kleur betekent een wijziging in de zendersta-
tus, zoals aangegeven in onderstaande tabel:
Kleur Toestand Status
Groen Knippert (langzaam) zender probeert opnieuw
koppeling met ontvanger te
maken
Knippert (snel) een niet-gekoppelde zender
die een ontvanger zoekt
Knippert 3 maal geeft een vergrendelde
zender aan wanneer de
voedingsschakelaar wordt
ingedrukt
Rood Aan accugebruiksduur < 1 uur
Knippert accugebruiksduur < 30
minuten
Rood/
groen
Knippert extern-ID actief
Oranje Knippert accufout, vervang accu
1
1
23
2
3
4
5
6
5
6
7
7
8
off on
GLXD2
on
13 mm
(.5 in.)

Shure GLXD4 Specifications

General

Input voltage	14 - 18 V
Power supply type	AC
Battery life (max)	16 h
Current consumption	550 mA
Battery low indication	Yes
Impedance	50 Ω
Antenna type	Fixed
Display type	LCD
Mounting type	-
Product color	Black
Scan features	Channel scan, Group scan
Housing material	ABS
Antennas quantity	2
Channels quantity	8 channels
High density mode	No
Operating frequency type	Ultra High Frequency (UHF)
Radio Frequency (RF) range	2404 - 2478 MHz
Operating temperature (T-T)	-18 - 57 °C
Microphone frequency response	20 - 20000 Hz
Total Harmonic Distortion (THD)	0.2 %
XLR out	1

Weight and Dimensions

Depth	117 mm
Width	183 mm
Height	40 mm
Weight	286 g
