Manual de uso DST4400 23
de la bomba combustible (ver par. 6 ) y además una página que muestra el estado de la puerta serial.
Se visualizan también algunas páginas adicionales para el diagnóstico de la comunicación CANBUS y
del motor (ver par. 0). Es posible hojear las diversas páginas con la tecla “VIEW”. Cambiando
modalidad y volviendo a entrar a “MODE 4” se visualizará la última página seleccionada.

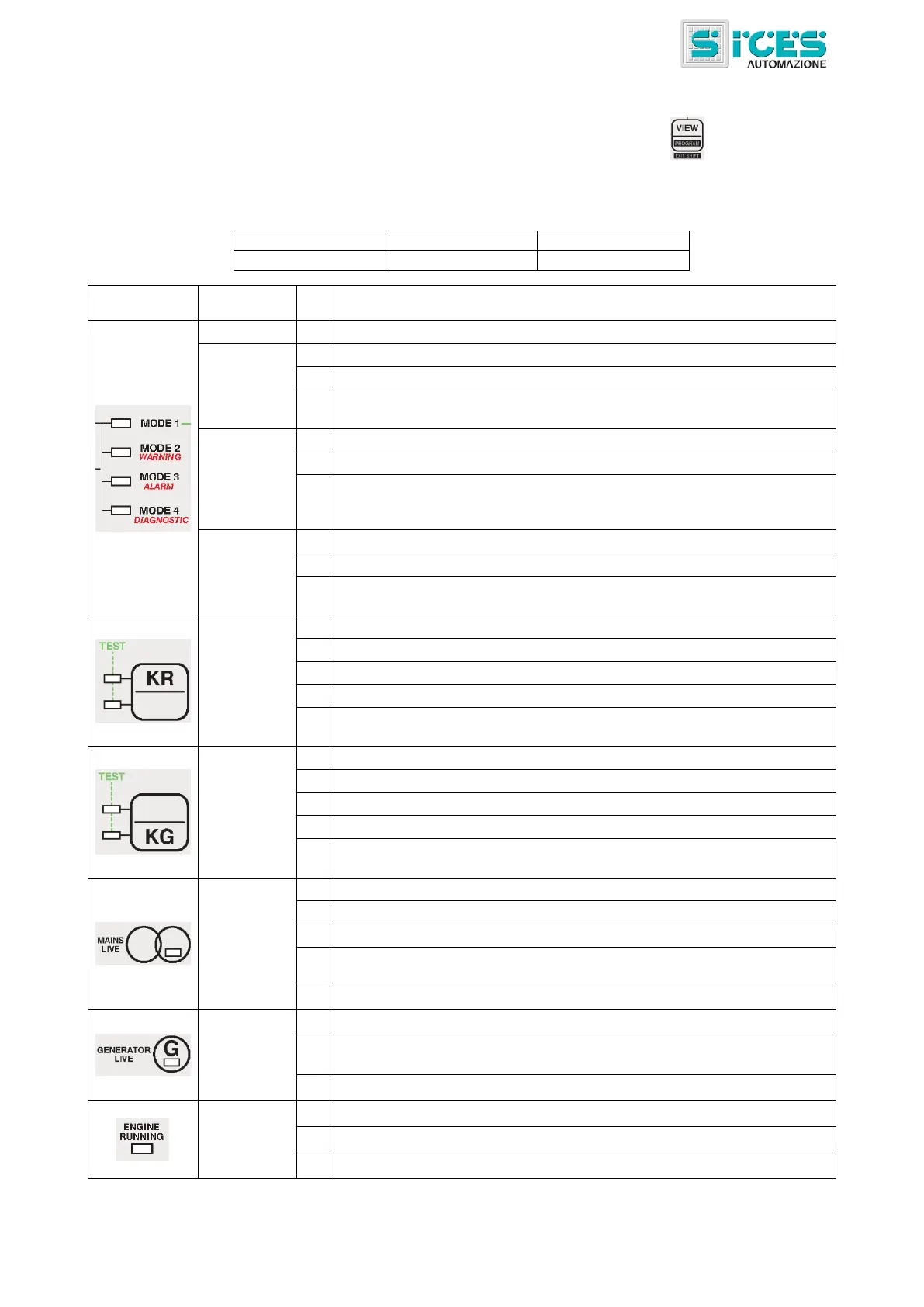

2.3 Espías de señalización
Señalización Función
MODE 1
La pantalla está visualizando las páginas de la modalidad “MODE1”.
MODE 2
Warning
La pantalla está visualizando una página de la modalidad “MODE 2”.
Indica la presencia de por lo menos una prealarma.
Si está presente una prealarma y el visualizador muestra una página de
“MODE 2”, parpadea con un ritmo del 75% encendido.
MODE 3
Alarm
Indica que la pantalla está visualizando una página de la modalidad “MODE 3”.
Indica la presencia de por lo menos una desactivación o de un bloqueo.
Si está presente una desactivación o un bloqueo y el visualizador muestra una
página de “MODE 3”, la espía parpadea con un ritmo encendido/apagado del
75%/25%.
MODE 4
Diagnostic
Indica que la pantalla está visualizando una página de la modalidad “MODE 4”.
Indica la presencia de por lo menos un código diagnóstico del motor.
Si está presente un código diagnóstico y el visualizador está mostrando una
página de “MODE 4”, la espía parpadea con un ritmo del 75% encendido.
KR
El KR está abierto
El KR está cerrado.
Parpadeante 25% encendido si abierto en presencia de comando de cierre.
Parpadeante 75% encendido si cerrado en presencia de comando de apertura.
Si el motor está puesto en marcha en prueba, la espía KR parpadea junto a la
espía KG con un ritmo encendido/apagado del 50%.
KG
El KG está abierto.
El KG está cerrado.
Parpadeante 25% encendido si abierto en presencia de comando de cierre.
Parpadeante 75% encendido si cerrado en presencia de comando de apertura.
Si el motor es puesto en marcha en prueba, parpadea junto a la espía KR con
un ritmo encendido/apagado del 50%.
MAINS LIVE
Las tensiones de red están ausentes.
Las tensiones de red están presentes y establemente en el rango de tolerancia.
Parpadeante (50% encendido) entre los dos estados anteriores.
Si está activo el comando de inhibición, parpadea con un ritmo 25% encendido
si la red está ausente.
Si no con un ritmo del 75% encendido.
GENERATO
R LIVE
Las tensiones y la frecuencia del generador están ausentes.
Las ten
siones y la frecuencia del generador están presentes y establemente en
el rango de tolerancia.
Parpadeante (50% encendido) entre los dos estados anteriores.
ENGINE
RUNNING
El motor está detenido.
El motor está en función.
Fase de enfriamiento.
