Manual de Utilização DST4400 47
motor (ver o ponto 7). É possível percorrer as diversas páginas através do botão
“VIEW”. Se mudar de modo, quando voltar ao “MODE 4” será visualizada a última página
seleccionada.

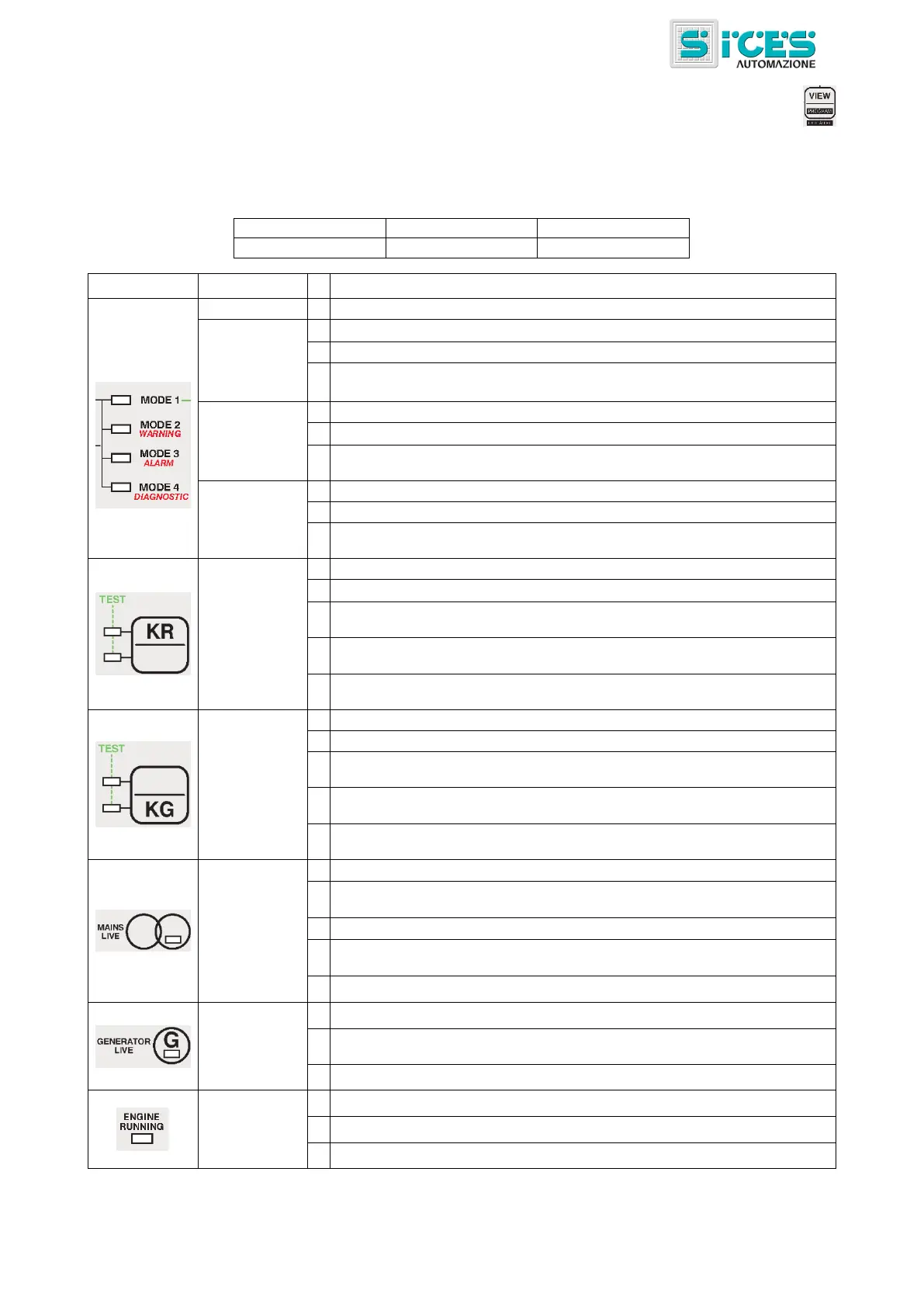

2.3 LED’s de sinalização
LED desligado
LED aceso fixo
LED a piscar
  
Sinalização Função
MODE 1

O ecrã está a apresentar as páginas do modo “MODE1”.
MODE 2
Warning

O ecrã está a apresentar uma página do modo “MODE 2”.

Indica a presença de, pelo menos, um pré-alarme.

Se existir um pré-alarme e o ecrã apresentar uma página de “MODE 2”, o LED
fica a piscar com um ciclo de 75% aceso.
MODE 3
Alarm

Indica que o ecrã está a apresentar uma página do modo “MODE 3”.

Indica a presença de, pelo menos, uma desactivação ou um bloqueio.

Se existir uma desactivação ou um bloqueio e o ecrã apresentar uma página de
“MODE 3”, o LED fica a piscar com um ciclo aceso/desligado de 75%/25%.
MODE 4
Diagnostic

Indica que o ecrã está a apresentar uma página do modo “MODE 4”.

Indica a presença de, pelo menos, um código de diagnóstico do motor.

Se existir um pré-alarme e o ecrã apresentar uma página de “MODE 4”, o LED
fica a piscar com um ciclo de 75% aceso.
KR

O KR está activado.

O KR está desactivado.

Fica a piscar com um ciclo de 25% aceso, caso seja activado na presença de
um comando de desactivação.

Fica a piscar com um ciclo de 75% aceso, caso seja activado na presença de
um comando de activação.

Se o motor for iniciado em modo de teste, o LED KR fica a piscar juntamente
com o LED KG, com um ciclo de aceso/desligado de 50%.
KG

O KG está activado.

O KG está desactivado.

Fica a piscar com um ciclo de 25% aceso, caso seja activado na presença de
um comando de desactivação.

Fica a piscar com um ciclo de 75% aceso, caso seja activado na presença de
um comando de activação.

Se o motor for iniciado em modo de teste, este LED fica a piscar juntamente
com o LED KR, com um ciclo de aceso/desligado de 50%.
MAINS LIVE

As tensões de rede não estão presentes.

As tensões de rede estão presentes e estáveis dentro da margem de
tolerância.

Fica a piscar (50% aceso) nas transições entre os dois estados anteriores.

Se estiver activado o comando de inibição, o LED fica a piscar com um ciclo de
25% aceso se a rede não estiver presente.

caso contrário, com um ciclo de 75% aceso.
GENERATOR
LIVE

As tensões e a frequência do gerador não estão presentes.

As tensões e a frequência do gerador estão presentes e estáveis dentro da
margem de tolerância.

Fica a piscar (50% aceso) nas transições entre os dois estados anteriores.
ENGINE
RUNNING

O motor está parado.

O motor está em funcionamento.

Fase de arrefecimento.
