SICK AR60 User Manual

Betriebsanleitung Kapitel 3
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 11
Irrtümer und Änderungen vorbehalten
Ausrichtung über
Umlenkspiegel
de
3 Ausrichtung über Umlenkspiegel
= Adapter an AR60 montieren.
= AR60 vor Sender montieren.
= AR60 einschalten.
= Auf dem Umlenkspiegel einen weißen Karton bzw. Karton mit
Scotchlite (Reflexionsband) anbringen (Lichtbündel ist so besser zu
sehen).
= Sender so ausrichten, dass Lichtbündel in die Mitte des
Umlenkspiegels trifft.
= Sender in dieser Position befestigen.
= Karton vor (erstem) Umlenkspiegel entfernen.
= Karton vor zweitem Umlenkspiegel anbringen.
= Ersten Umlenkspiegel so ausrichten, dass das Lichtbündel auf die
Mitte des zweiten Umlenkspiegels trifft.
= Ersten Umlenkspiegel in dieser Position befestigen.
= Karton vor zweitem Umlenkspiegel entfernen.
= Zweiten Umlenkspiegel so ausrichten, dass das Lichtbündel auf die
Mitte der Empfängeroptik trifft, evtl. einen weißen Karton bzw.
Karton mit Scotchlite (Reflexionsband) anbringen.
= Zweiten Umlenkspiegel in dieser Position festschrauben.
= Karton wieder vor zweitem Umlenkspiegel anbringen.
= AR60 vor den Empfänger montieren.
= Empfänger so ausrichten, dass das Lichtbündel auf die Mitte des
zweiten Umlenkspiegels trifft.
= Empfänger in dieser Position festschrauben.
= AR60 ausschalten.
= AR60 abmontieren.
= Sender und Empfänger einschalten.

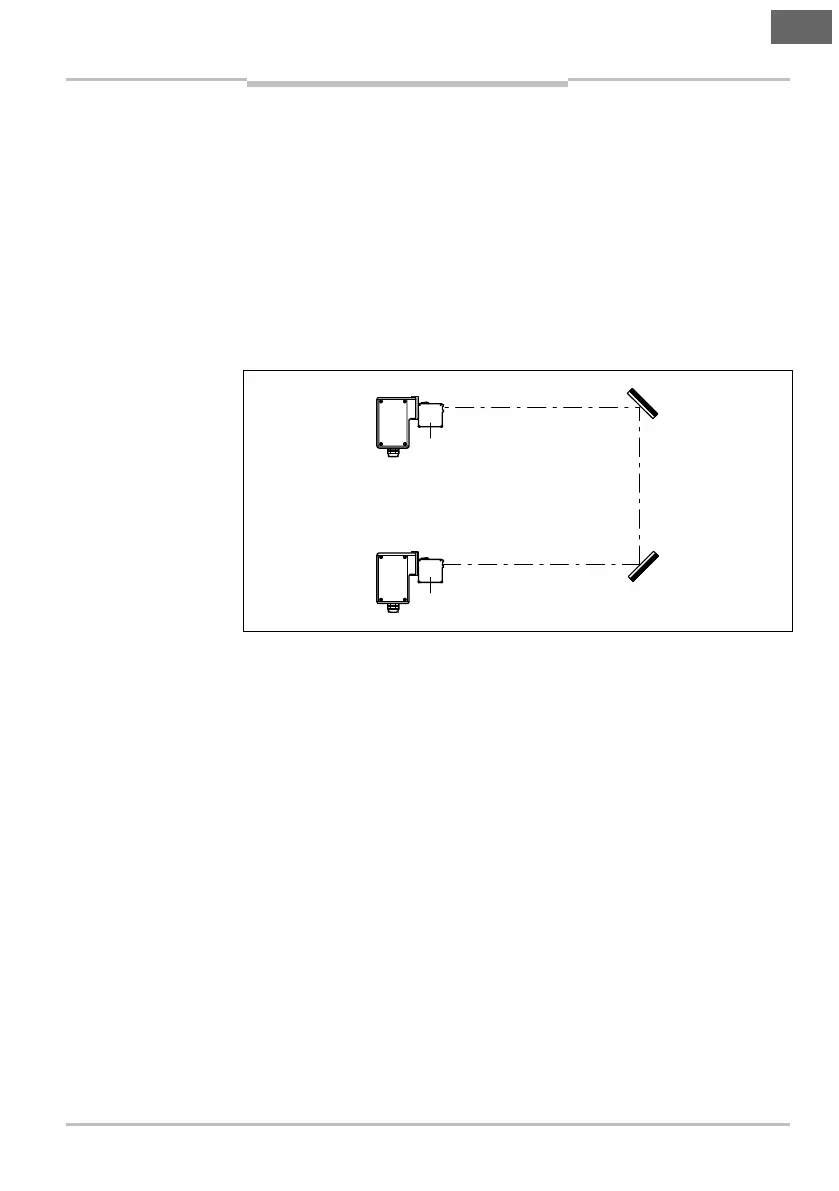

Abb.
7
:
Ausrichtung
einer
WSU/WEU26/3 über
Umlenkspiegel
AR60
AR60
Sender
Empfänger
Umlenkspiegel
Umlenkspiegel
