SICK ATM60 SSI User Manual

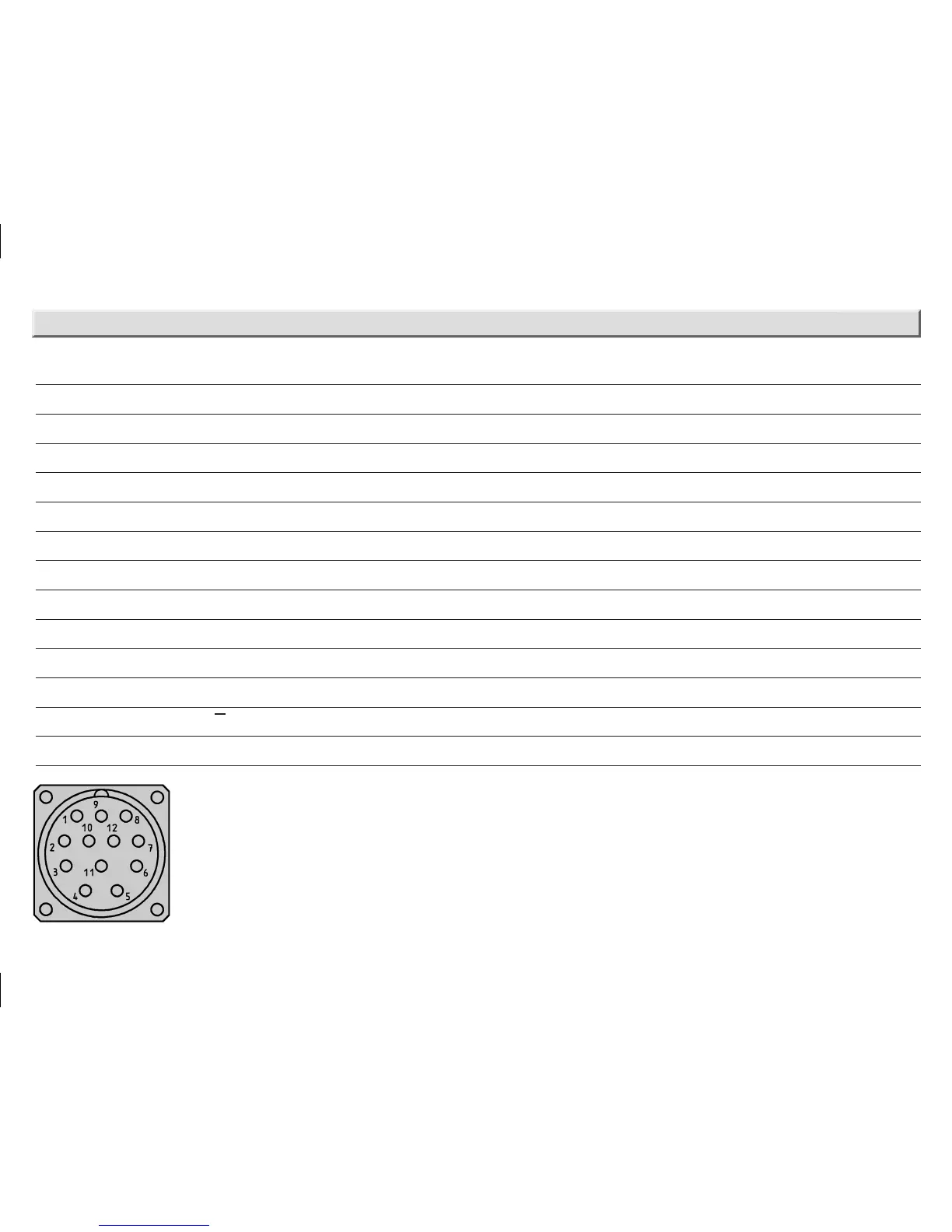

PIN Signal Farbe der Adern (Leitungsabgang) Erklärung
1 GND blau Masseanschluss
2 Data + weiß Schnittstellensignale
3 Clock + gelb Schnittstellensignale
4 R x D + grau RS 422 Programmierleitung
5 R x D – grün RS 422 Programmierleitung
6 T x D + rosa RS 422 Programmierleitung
7 T x D – schwarz RS 422 Programmierleitung
8 Us rot Betriebsspannung
9 SET orange elektronische Justage
10 Data – braun Schnittstellensignale
11 Clock – lila Schnittstellensignale
12 V / R orange / schwarz Schrittfolge in Drehrichtung
Schirm Gehäusepotential
Ansicht Gerätestecker M23 am Encoder
PIN- und Aderbelegung
