SICK microScan3 Core I/O AIDA

WICHTIG
W
enn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
b
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.

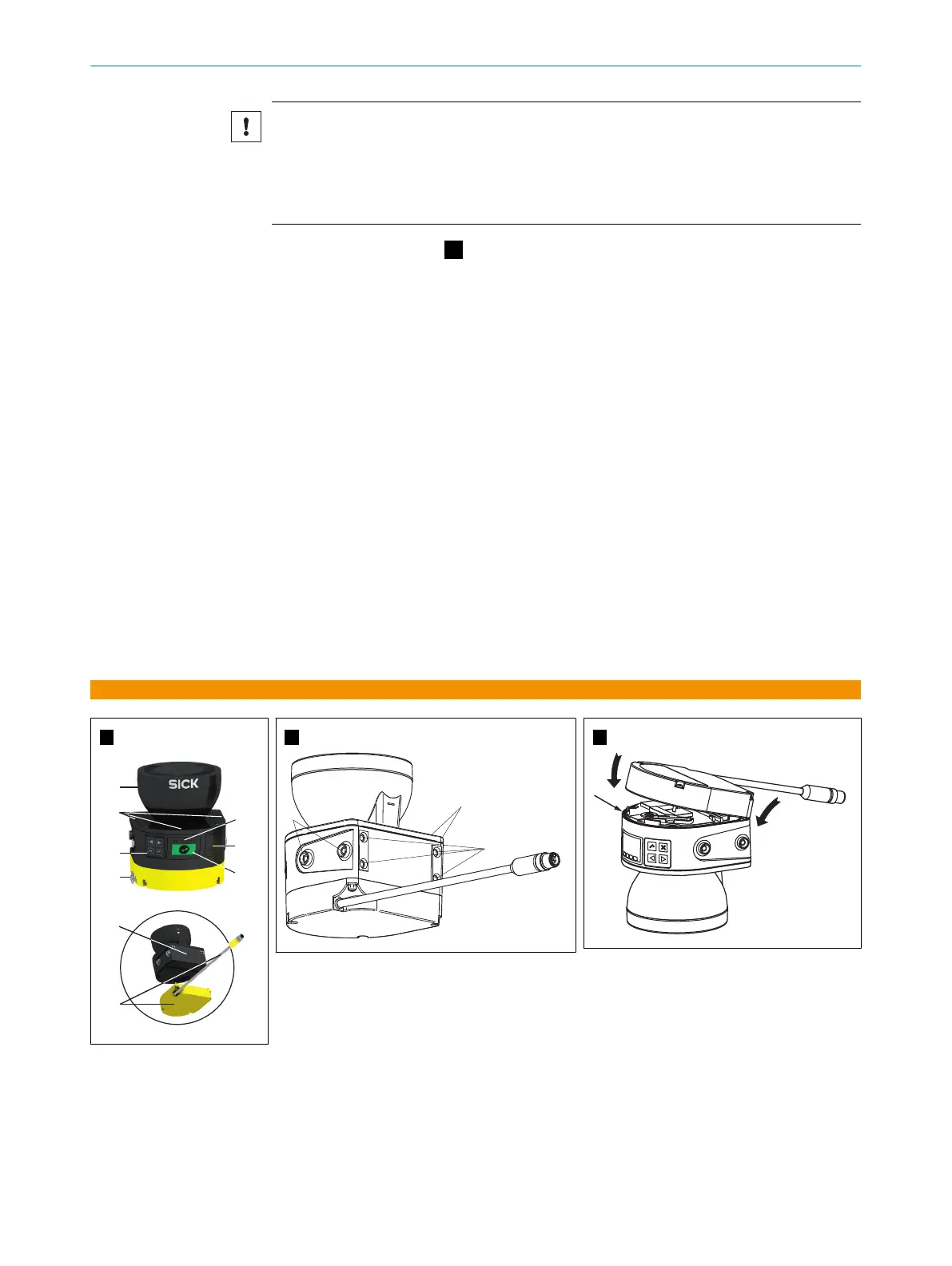

Systemstecker tauschen: C
Benö
tigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX10
Vorgehensweise
1.
Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
5.
Auf richtigen Sitz der Dichtung 1 achten.
6. Neuen Systemstecker vorsichtig hinten auf den Sicherheits-Laserscanner aufset‐
zen 2.
7.
Systemstecker vorsichtig auf den Sicherheits-Laserscanner klappen 3.
8. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 1,6 Nm … 1,9 Nm.
9. Anschlussleitungen wieder am Systemstecker anbringen.
10. Den Sicherheits-Laserscanner konfigurieren.
11. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
A









B
1
2
2
C
1
3
2
MONTAGEANLEITUNG
8021255/1AM9/2021-02-19 | SICK M O N T A G E A N L E I T U N G | microScan3 Core I/O AIDA
