Teach 1
20.5mA / 11V
20mA / 10V
4mA / 0.05V
3.5mA / 0.03V
Teach 2
Teach 1
Teach 2
min. 50 mm

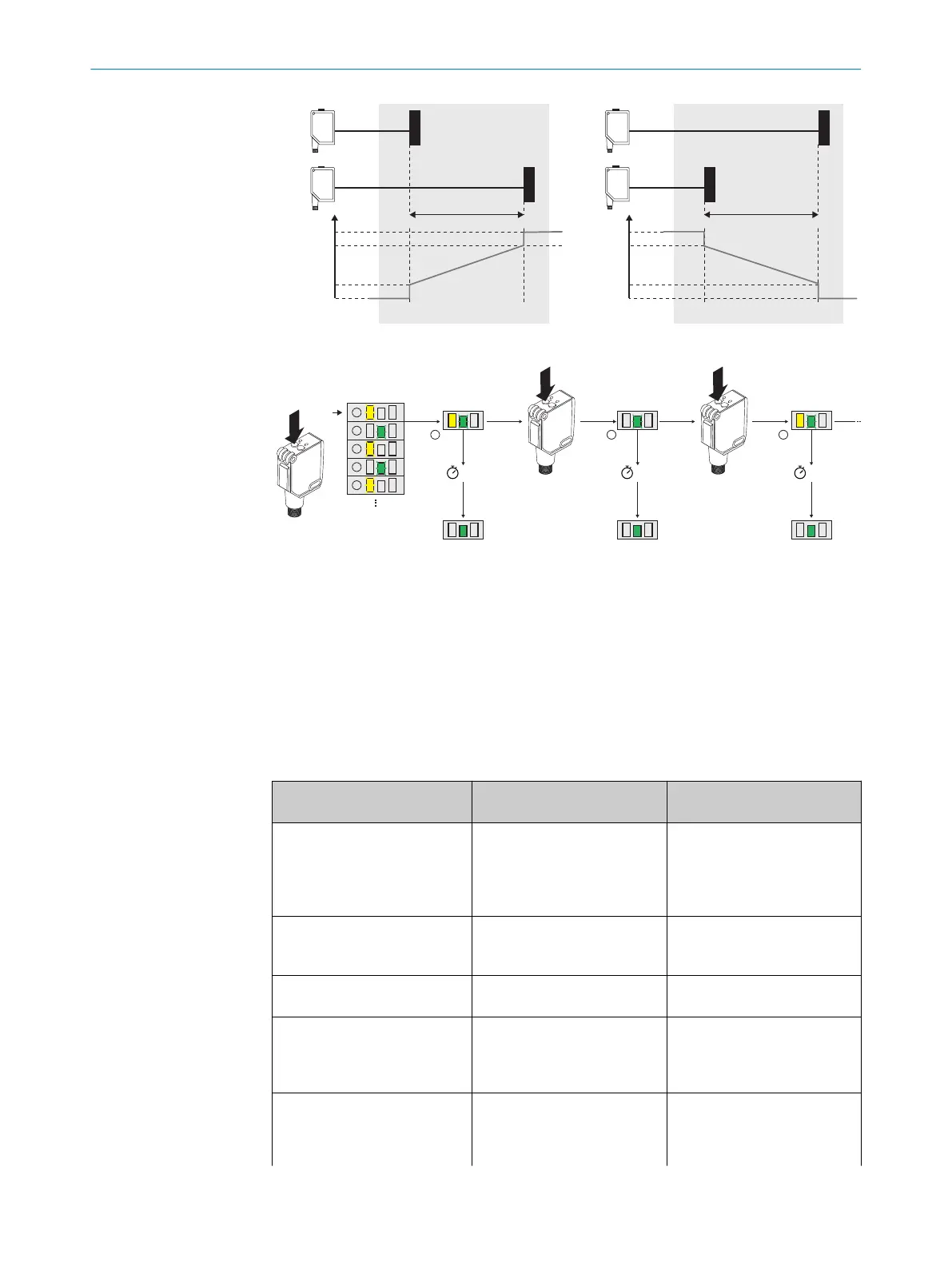

Рисунок 44: G
Teach 2
20.5mA / 11V
20mA / 10V
4mA / 0.05V
3.5mA / 0.03V
Teach 1
Teach 1
Teach 2
min. 50 mm
I IU
l
1
2 3
C D E
10s 10s 10s
>10s
A
A
A
B
B
l l
Рисунок 45: J
78 Устранение неисправностей
78.1 Устранение неисправностей
В таблице Устранение неисправностей показано, какие меры необходимо
предпринять, если датчики не работают.
78.2 Таблица диагностики неисправностей
Cветодиодный индикатор /
картина неисправности
Причина Меры по устранению
зеленый светодиод не горит нет напряжения питания или
оно ниже нижнего
предельного значения
Проверить напряжения
питания, всю схему
электроподключения
(проводку и разъемные
соединения)
зеленый светодиод не горит Пропадание напряжения
питания
Обеспечить надежную подачу
напряжения питания без его
пропадания
зеленый светодиод не горит Сенсор неисправен Если напряжение питания в
порядке, то заменить сенсор
зеленый светодиод горит,
выходной сигнал
детектирования объекта
отсутствует
SenderOff неверно
подключен
См. указания по
подключению SenderOff
Синхронно мигают желтые
светодиоды
Сенсор не готов к работе.
При низкой окружающей
температуре — сенсор
находится в фазе разогрева.
При низкой окружающей
температуре подождите, пока
сенсор не разогреется. При
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 78
8020879.ZM26 | SICK
Subject to change without notice
105
