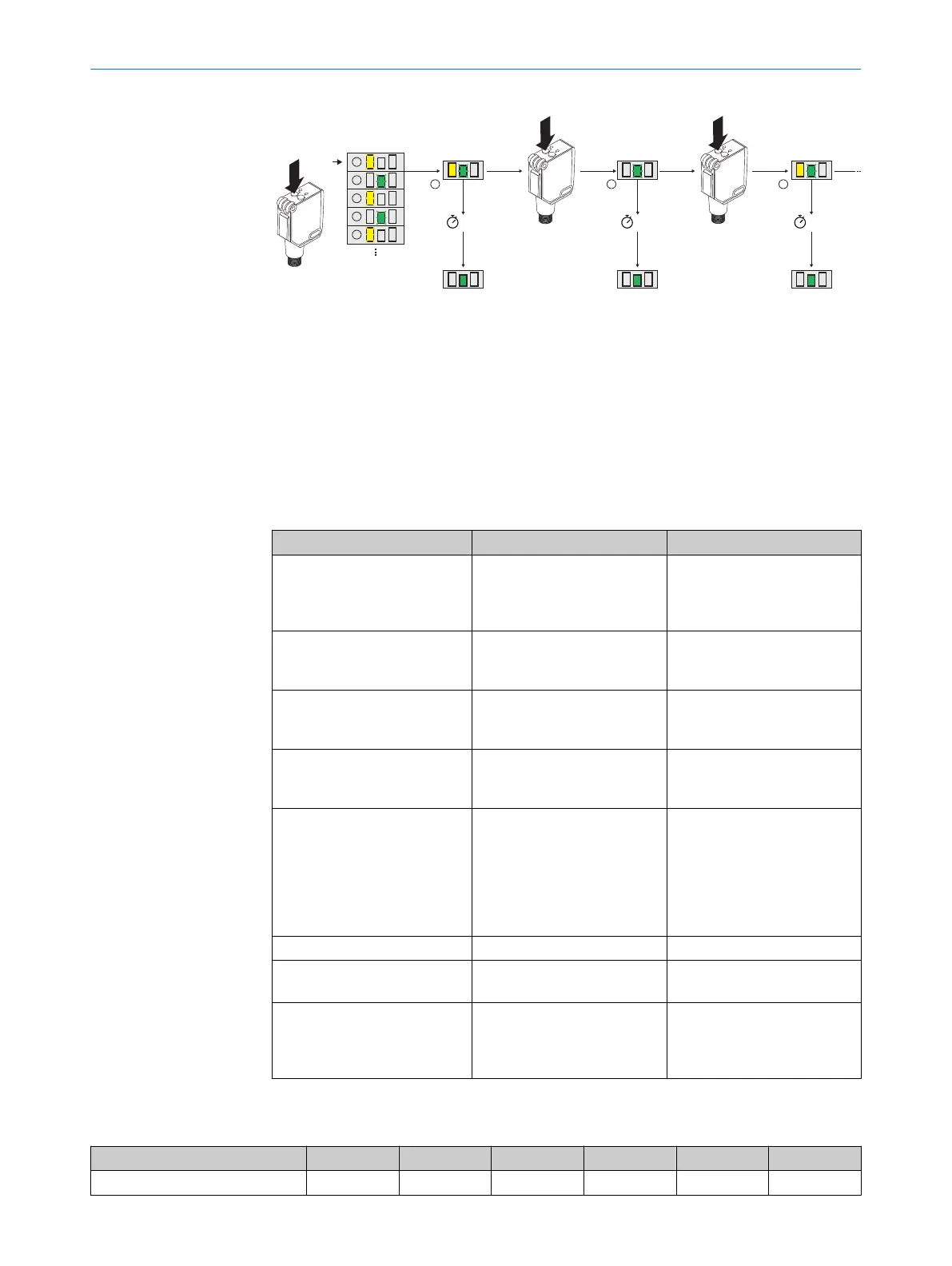

Abbildung 10: J
15 Störungsbehebung
15.1 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
15.2 Tabelle Fehlerdiagnose
Anzeige-LED / Fehlerbild Ursache Maßnahme
grüne LED leuchtet nicht keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
grüne LED leuchtet nicht Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
grüne LED leuchtet nicht Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
grüne LED leuchtet, kein Aus‐
gangssignal bei Objektdetek‐
tion
SenderOff-Eingang ist nicht
korrekt angeschlossen
Siehe Hinweis für Anschluss
des SenderOff-Eingangs.
gelbe LEDs blinken synchron Sensor ist nicht betriebsbe‐
reit. Bei tiefen Umgebungs‐
temperaturen befindet sich
der Sensor in der Aufwärm‐
phase. Bei zu hohen Umge‐
bungstemperaturen hat sich
der Sensor abgeschaltet.
Bei tiefen Umgebungstempe‐
raturen warten, bis sich der
Sensor aufgewärmt hat. Bei zu
hohen Umgebungstemperatu‐
ren für Abkühlung sorgen
gelbe LED blinkt (nur kurz) Teach-Modus Teach-Modus überprüfen
rechte gelbe LED leuchtet, kein
Objekt im Strahlengang
Abstand zwischen Sensor und
Hintergrund ist zu gering
Schaltabstand verringern.
Objekt ist im Strahlengang,
gelbe LED leuchtet nicht
Abstand zwischen Sensor und
Objekt ist zu groß oder Schalt‐
abstand ist zu gering einge‐
stellt
Schaltabstand vergrößern.
16 Technische Daten
-Axx1x -Axx2x -Axx3x -Axx4x -Axx5x -Axx6x
Laserklasse 1 1 1 1 1 1
