21.2 Plan coté
20 (0.79)
21.1
(0.83)
36.3
(1.43)
1
2
47
(1.85)
18.5
(0.73)
8
3
4
5
A

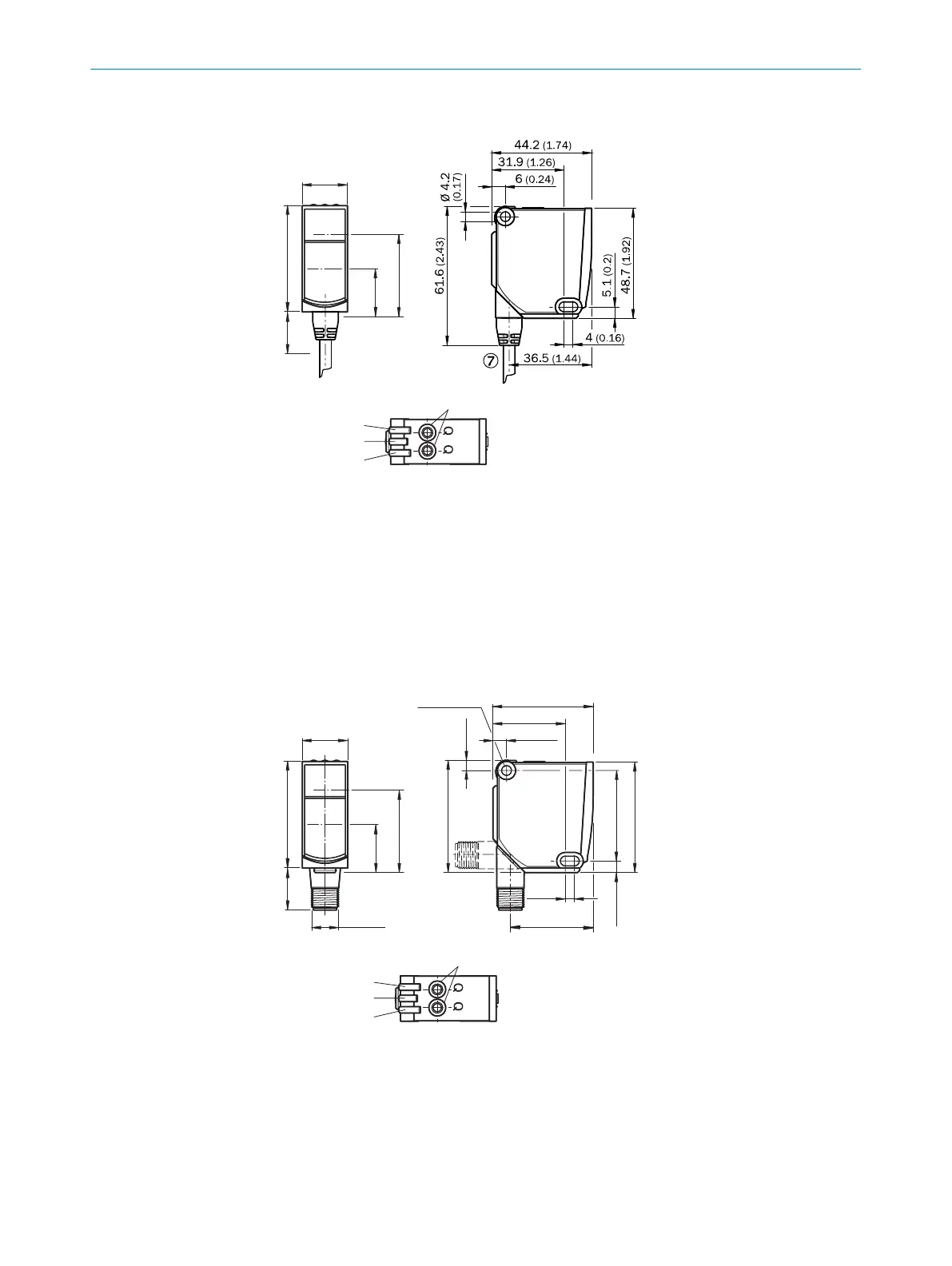

Illustration 11: WTT12L-A1xxx / -A3xxx
1
Centre de l’axe optique émetteur
2
Centre de l’axe optique récepteur
3
LED d’état jaune : état sortie analogique
4
LED d'état verte : tension d'alimentation active
5
LED d'état jaune : sortie de commutation
6
Trou de fixation D4.2 mm
7
Départ de câble
8
Simple touche d’apprentissage
20 (0.79)
21.1
(0.83)
36.3
(1.43)
6 (0.24)
Ø 4.2
(0.17)
31.9 (1.26)
4
(0.16)
4.6
(0.18)
48.7
(1.92)
5.1
(0.2)
44.2 (1.74)
49.6
(1.95)
1
2
7
47
(1.85)
18.5
(0.73)
M12x1 36.5 (1.44)
8
6
39.9
(1.57)
3
4
5
A
Illustration 12: WTT12L-A2xxx
1
Centre de l’axe optique émetteur
2
Centre de l’axe optique récepteur
3
LED d’état jaune : état sortie analogique
4
LED d'état verte : tension d'alimentation active
5
LED d'état jaune : sortie de commutation
