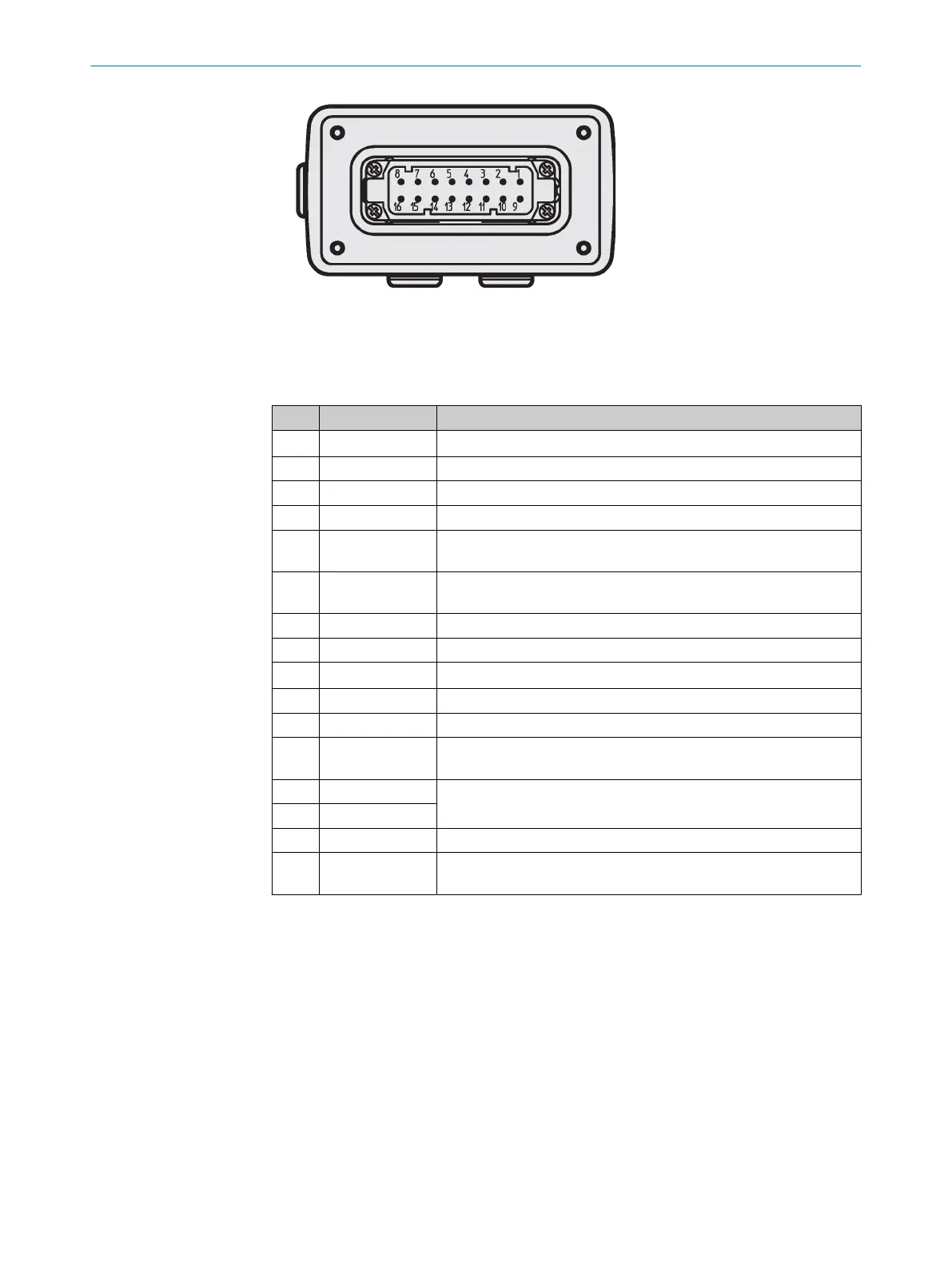

Abbildung 1: Anschlussstecker
1
Leitungsdurchführung
Pin-Belegung des Anschlusssteckers
Pin Signal Funktion
1 EFI
A
Enhanced function interface = sichere SICK-Gerätekommunikation
2 RxD RS-232-Schnittstelle zum PC
3 B1 Statischer Steuereingang B
4 0 V DC Heizung Versorgungsspannung der Heizung
5 ERR Meldeausgang – Fehler/Verschmutzung oder Anschluss für eine
Br
ücke zur Adressierung als Guest
1)
6 A1 Statischer Steuereingang A oder Anschluss für eine Brücke zur
Adressierung als Guest
1)
7 A2 Statischer Steuereingang A
8 0 V DC Scanner Versorgungsspannung des Sicherheits-Laserscanners
9 EFI
B
Enhanced function interface = sichere SICK-Gerätekommunikation
10 TxD RS-232-Schnittstelle zum PC
11 B2 Statischer Steuereingang B
12 +24 V DC Hei‐
z
ung
Versorgungsspannung der Heizung
13 OSSD1
Schaltausgang
14 OSSD2
15 WF Ausgang, Objekt im Warnfeld
16 +24 V DC Scan‐
ner
Versorgungsspannung des Sicherheits-Laserscanners
1)
Um 2 Sicherheits-Laserscanner im EFI-Verbund zu betreiben, müssen Sie ein Gerät mithilfe einer Brücke
zw
ischen Pin 5 und Pin 6 als Guest definieren. Dies ist auch notwendig, wenn mehrere Sicherheits-Laser‐
scanner an einem EFI-Strang einer Sicherheitssteuerung Flexi Soft angeschlossen sind.
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | S3000 Cold Store 8025885/2020-08-31 | SICK
Irrtümer und Änderungen vorbehalten
