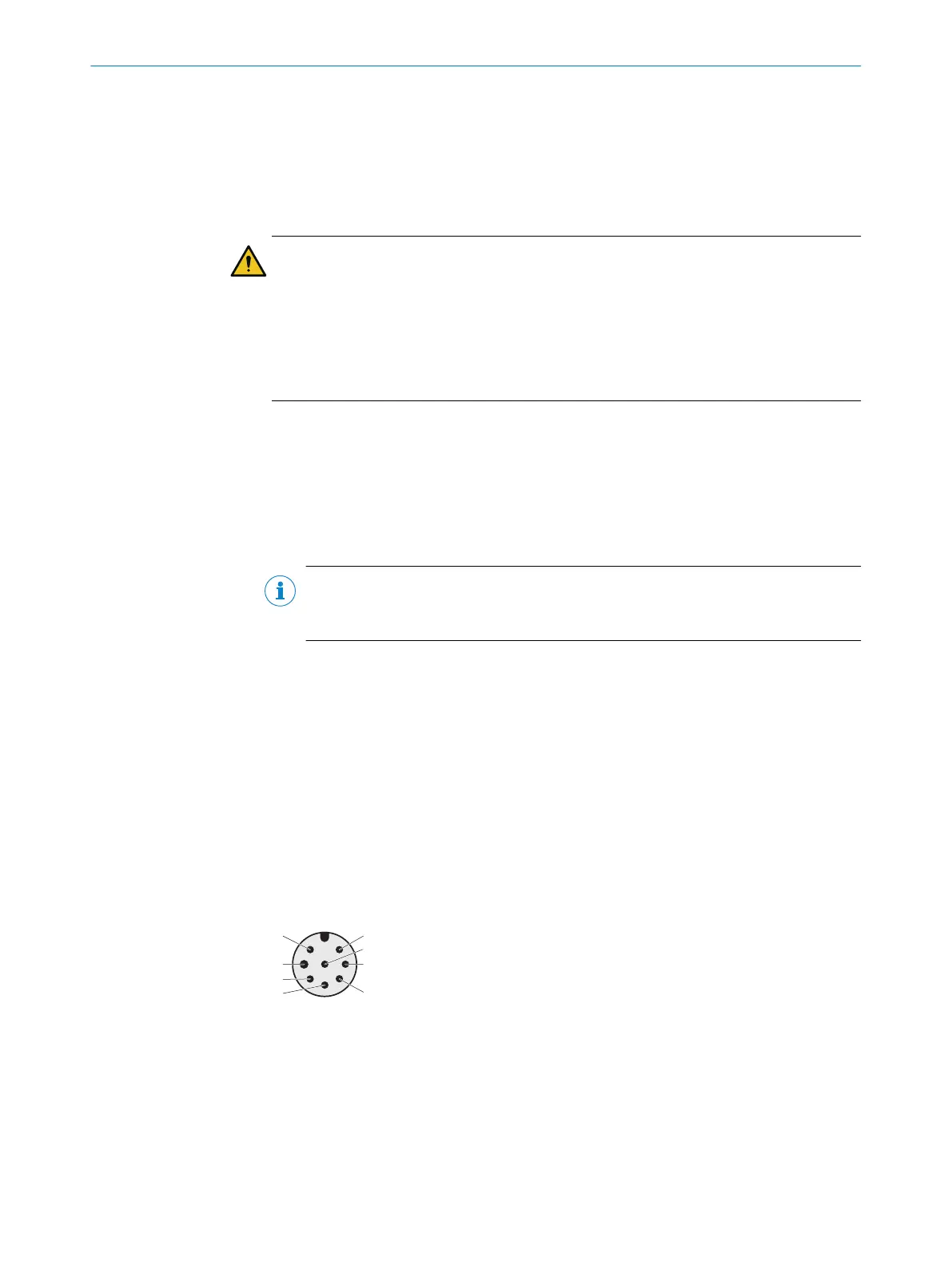

SICK scanGrid2 I/O Mounting Instructions

3. Minimale Einschraubtiefe: 12 mm.
4.
Anzugsdrehmoment: 4,5 Nm … 5,0 Nm.
5 Gerät tauschen
Wichtige Hinweise
GEFAHR
G
efahr der Unwirksamkeit der Schutzeinrichtung
Falls eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr bringende
Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
b
Sicherstellen, dass nach dem Austausch die Konfiguration wiederhergestellt wird.
b
Sicherstellen, dass die Ausrichtung des sicheren Mehrstrahlscanners nach dem
Austausch korrekt ist.
Vorgehensweise
1.
Anschlussleitungen vom sicheren Mehrstrahlscanner lösen.
2. Befestigungsschrauben lösen und defekten sicheren Mehrstrahlscanner entfer‐
nen.
3. Den neuen sicheren Mehrstrahlscanner montieren.
4. Anschlussleitungen wieder am neuen sicheren Mehrstrahlscanner anbringen.
5. Den sicheren Mehrstrahlscanner konfigurieren.
HINWEIS
Mit der S
afety Assistant App können Sie die verifizierte Konfiguration eines Geräts
kopieren und auf ein neues Gerät übertragen.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
dur
chführen.
6 Anschlussbelegung
6.1 Anschlussbelegung scanGrid2 I/O
Anschlussleitung mit M12-Steckverbinder, 8-polig
Spannun
gsversorgung und lokale Ein- und Ausgänge
•
Stecker
•
M12
•
8-polig
•
A-codiert
7
6
8
5
4
2
3
1
Abbildung 1: Anschlussleitung (Stecker, M12, 8-polig, A-codiert)
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | scanGrid2 I/O, scanGrid2 CANopen 8025966/2020-12-02 | SICK
Irrtümer und Änderungen vorbehalten
