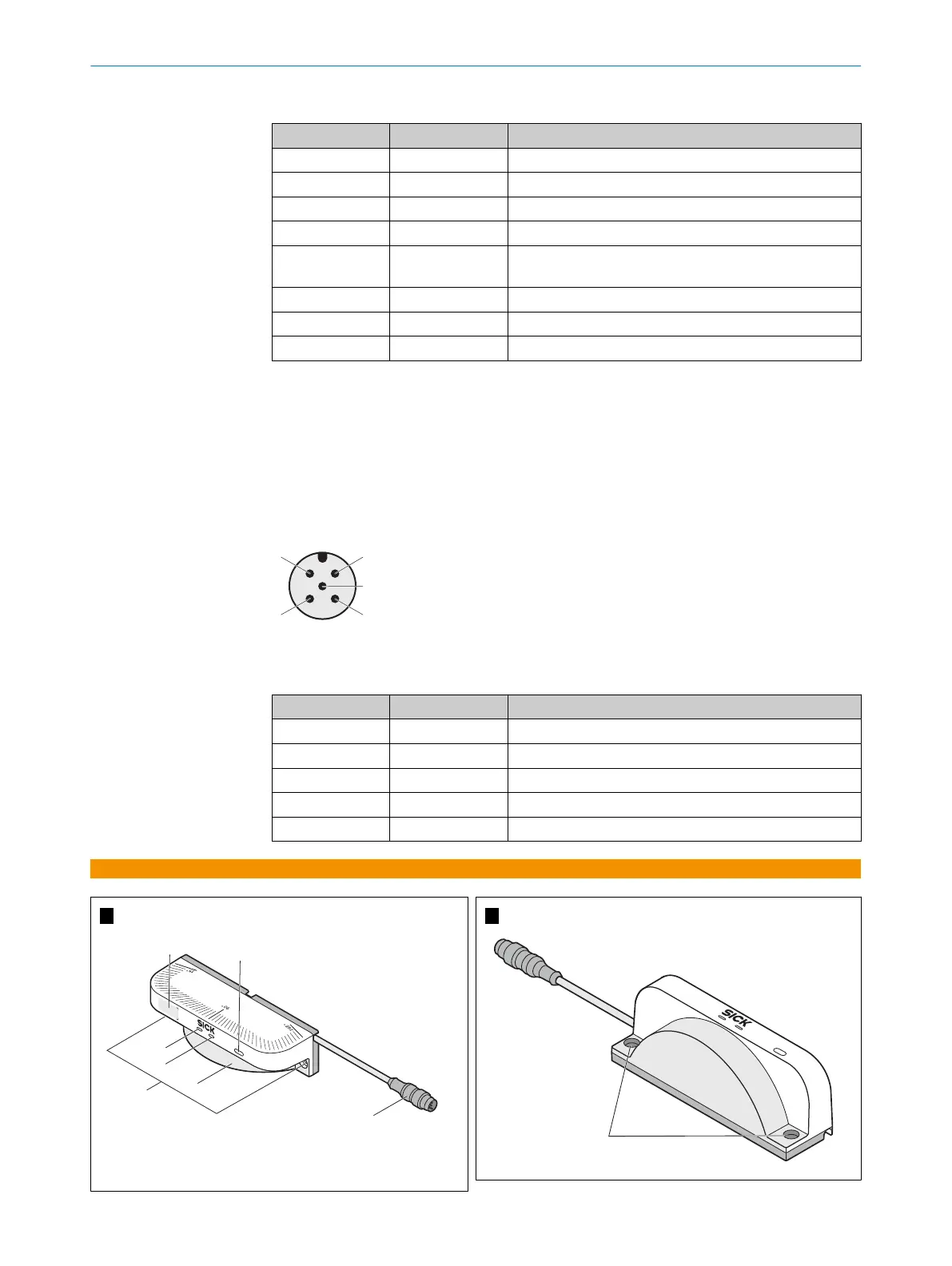

Anschlussbelegung der Anschlussleitung mit M12-Steckverbinder, 8-polig
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung (+24 V DC)
2 OSSD1 OSSD1 (Schaltausgang 1)
3 0 V DC Versorgungsspannung (0 V DC)
4 OSSD2 OSSD2 (Schaltausgang 2)
5 Uni-O Universalausgang, konfigurierbar: Überwachungsergeb‐
nis
, Verschmutzung, Fehler
6 IN 1 Steuereingang 1: Überwachungsfallumschaltung
7 IN 2 Steuereingang 2: Überwachungsfallumschaltung
8 IN 3 Steuereingang 3: Überwachungsfallumschaltung
6.2 Anschlussbelegung scanGrid2 CANopen
Anschlussleitung mit M12-Steckverbinder, 5-polig
Spannun
gsversorgung und lokale Ein- und Ausgänge
Stecker
M12
5-polig
A-codiert
2 1
4
3
5
Abbildung 2: Anschlussleitung (Stecker, M12, 5-polig, A-codiert)
Ansc
hlussbelegung der Anschlussleitung mit M12-Steckverbinder, 5-polig
Pin Bezeichnung Funktion
1 CAN shield Abschirmung
2 +24 V DC Versorgungsspannung (+24 V DC)
3 0 V DC Versorgungsspannung (0 V DC)
4 CAN high CAN-Signal
5 CAN low CAN-Signal
A
&
%
$
/
§
"
!
B
!
MONTAGEANLEITUNG
8025966/2020-12-02 | SICK M O N T A G E A N L E I T U N G | scanGrid2 I/O, scanGrid2 CANopen
5
Irrtümer und Änderungen vorbehalten
