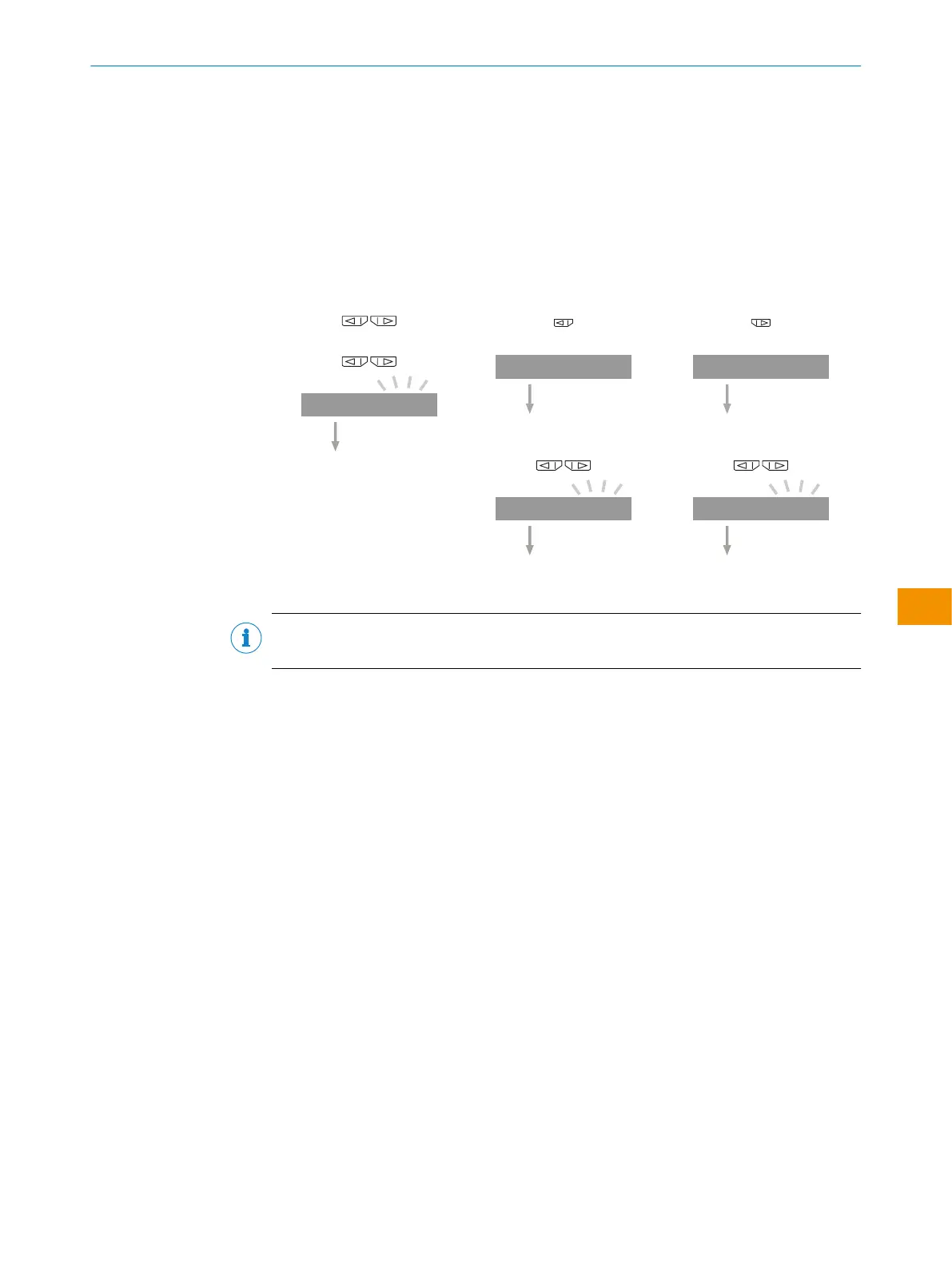

6.9 Ajustement manuel
Appuyez sur le bouton UP/DOWN pendant le fonctionnement et le seuil clignote. Le
réglage est désormais possible. Adaptation via le bouton UP/DOWN.
Dans Zone Teach-in la valeur limite supérieure/inférieure peut être réglée individuelle‐
ment.
Normal Dans Zone Teach-in
Réglage de la limite supéri‐
eure (à distance)
Réglage de la limite inférieure
(proche)
↓
3 0 0 3 5 0
↓
FA r
↓
n E A r
Revient automatiquement à
l'affichage normal au bout
de 5secondes après la fin
du réglage (pas de fonction‐
nement).
1 0 0 3 0
1 0 0 1 5 0
Revient automatiquement à l'affichage normal 5secondes
après la fin du réglage (pas de fonctionnement).
REMARQUE
En cas de pause de 5secondes pendant le réglage, l'écran se réinitialise également.
6.10 Réglage de fonction
Remarques sur le réglage de fonction
•
Les paramètres erronés ou nuisibles sont automatiquement supprimés. Il ne s'agit
pas d'un dysfonctionnement.
•
Certaines fonctions ne sont pas intégrées dans le WI130T-P/N340 ou ne sont pas
réglables.
•
Appuyer sur la touche de fonctionnement pendant environ 0,3s, sauf indication
contraire.
•
La sortie analogique n'est pas donnée si le réglage du temps de réponse est défini
sur Fast. L’édition n'est disponible que pour Long ou Stnd (par défaut).
•
L'affichage secondaire clignote lorsque la sélection est disponible.
•
L'écran affiche «U» dans la fonction de comptage lorsqu'on compte vers le bas et
«d» lorsqu'on compte vers le haut.
•
Pour toutes les fonctions, à l'exception du réglage du fonctionnement et du type
de temps, 1x Out et 2x Out sont tous deux modifiés lorsque le réglage de la
fonction correspondante est modifié.
•
Le «réglage universel» décrit aux points 5.8 à 5.10 n'est nécessaire que si l'unité
d'évaluation est reliée à une autre via le connecteur mâle BUS.
•
Les fonctions ou les valeurs d'affichage peuvent différer dans certains cas.
Réglage de fonction
Appuyer sur le bouton de mode.
↓
