Il display ritorna al menu superiore di impostazione dei dettagli.
6.10.1.1 Menu uscita analogica
5.7.1 Attivazione dell’uscita analogica

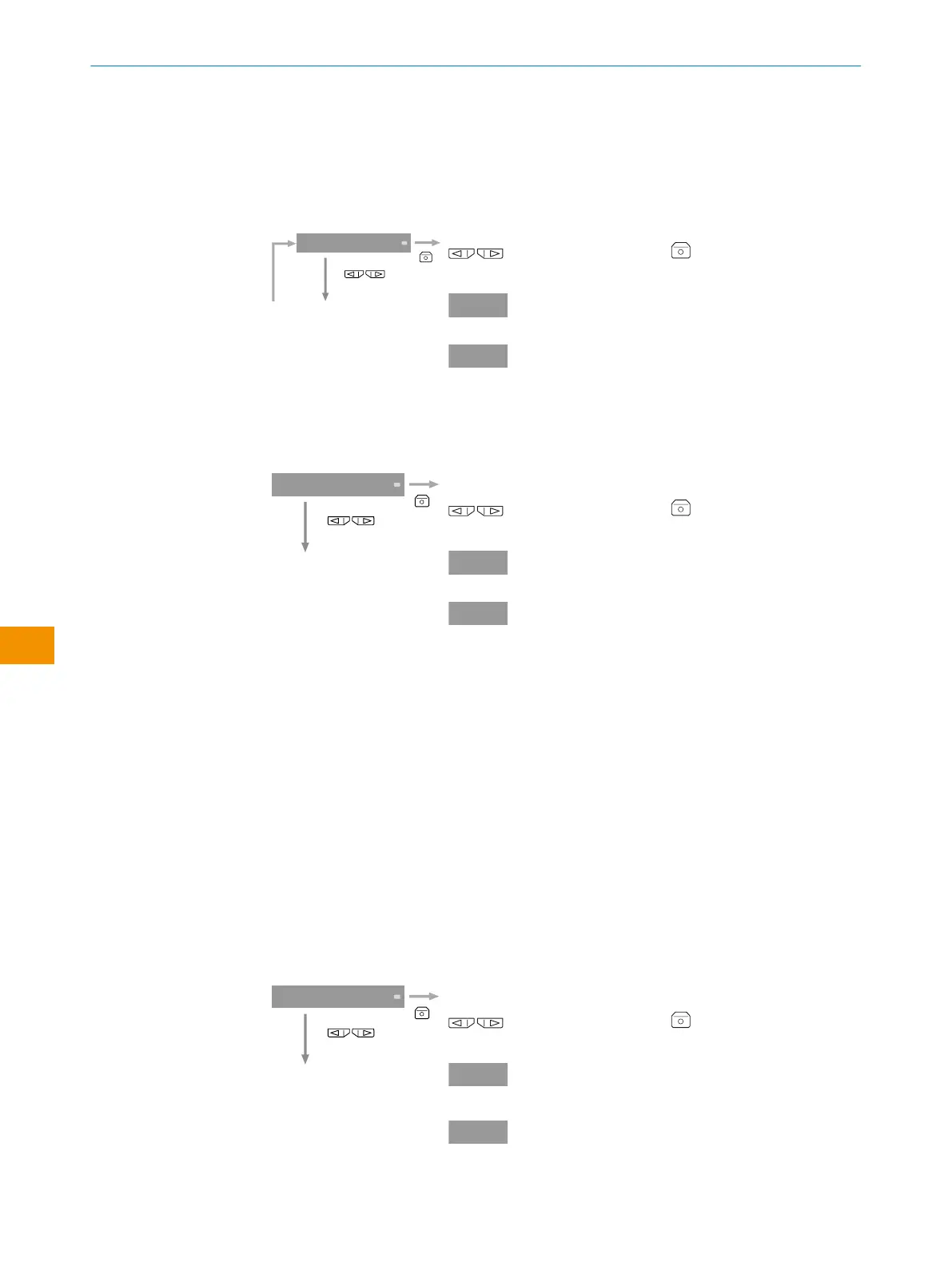

Tabella 21: Attivazione dell'uscita analogica
TOP
A o u t o F F
Attiva o disattiva l'uscita analogica.
selezionare e impostare . Il display torna al menu
superiore della funzione analogica.
o F F
non attivato.
o u t
attivato.
↓
5.7.2 Regolazione del chip
Tabella 22: Regolazione del chip
TOP
S P A n 4 A
Assegnazione di valori di visualizzazione a valori di uscita
analogici
selezionare e impostare . Il display torna al menu
delle impostazioni dei dettagli.
4 A
impostare 4mA.
2 0 A
impostare 20mA.
Impostazione
Si applica alla modifica del valore del display, alla modifica
digitale e all'impostazione. Il display torna all'impostazione
del chip
Dopo aver impostato il valore 4-Ma, il display passa automati‐
camente all'impostazione 20mA.
I valori di visualizzazione massimi assegnabili sono: trasmis‐
sione, coefficiente di riflessione regressivo o tipo di coeffi‐
ciente di riflessione: 0...4.000 (proporzione di luce ricevuta)
Linea laser in modalità Lnth: 0...3.000 (luce ricevuta = lar‐
ghezza della linea)
↓
5.7.3 Definizione di valori di misura non validi
Tabella 23: Definizione dei valori di misura non validi
TOP
c L P c L P
Selezionare uno stato del valore di misura quando la misura‐
zione non è possibile.
selezionare e impostare . Il display torna al menu
di definizione di valori di misura non validi.
c L P
Imposta il valore di uscita a
circa 24mA.
h o L d
Mantiene l'ultimo valore
prima dello stato di invali‐
dità.
