画面は、詳細設定のトップメニュに戻ります。

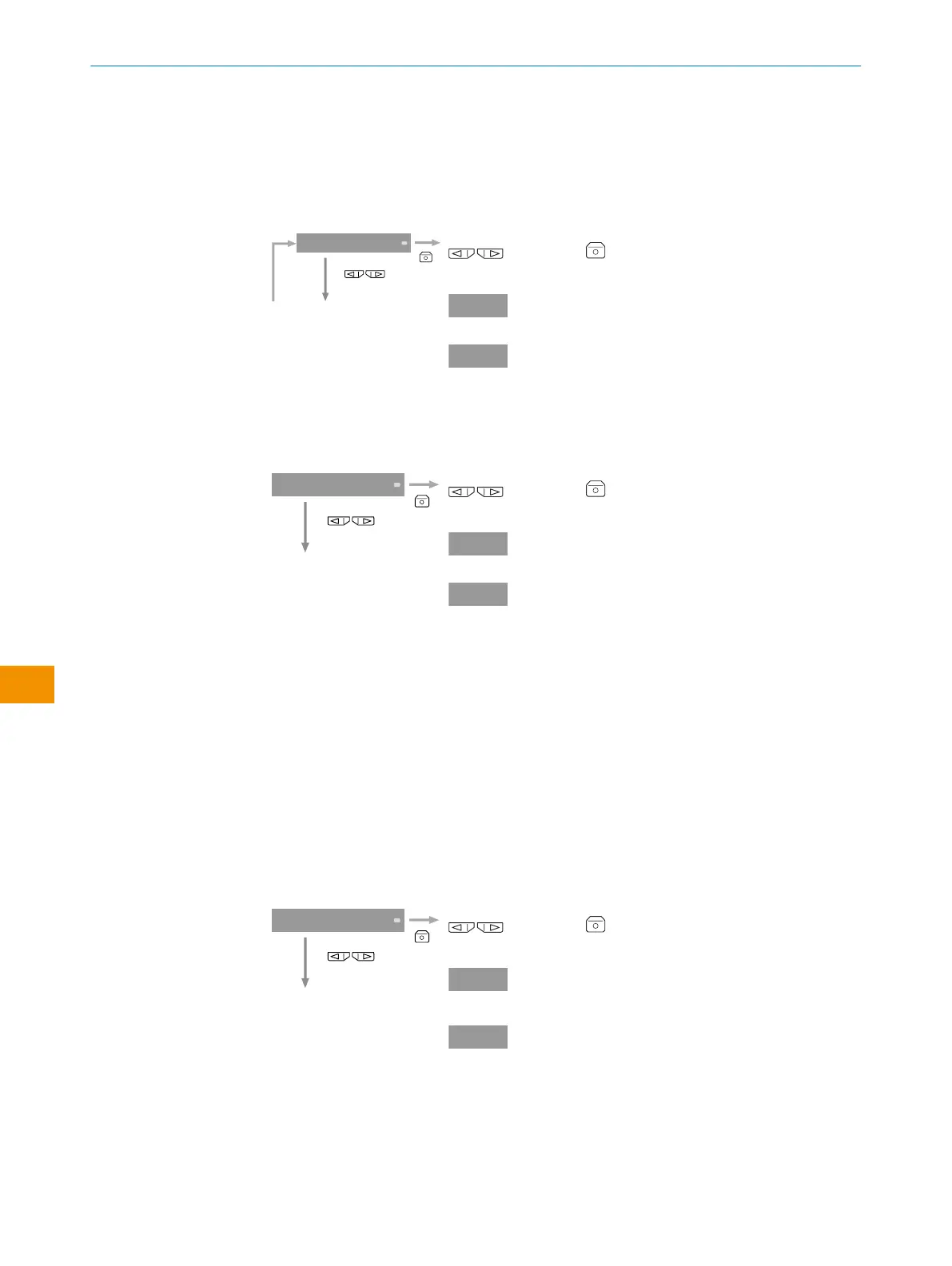

6.10.1.1 アナログ出力メニュー
5.7.1 アナログ出力を有効にする
表 21: アナログ出力を有効にする
TOP
A o u t o F F
アナログ出力をアクティブまたは非アクティブにします。
で選択し、 で設定します。表示がアナログ機能
トップメニューに戻ります。
o F F
非アクティブ。
o u t
アクティブ。
↓
5.7.2 スパン設定
表 22: スパン設定
TOP
S P A n 4 A
表示値をアナログ出力値に割り当てる
で選択し、 で設定します。表示が詳細設定メニ
ューに戻ります。
4 A
4 mA を設定します。
2 0 A
20 mA を設定します。
設定
で表示値を変更し、でデジタル変更し、で設定します。表
示がスパン設定に戻ります
4 mA の値を設定した後、表示は自動的に 20 mA の設定
に切り替わります。
割り当て可能な最大表示値は以下の通りです: 透過率、回
帰反射率または反射タイプ: 0...4,000 (受光割合) Lnth モ
ードでのレーザライン: 0...3,000 (受光 = ライン幅)
↓
5.7.3 無効な測定値の定義
表 23: 無効な測定値の定義
TOP
c L P c L P
測定ができない場合の測定ステータスを選択します。
で選択し、 で設定します。表示が無効な測定値
の定義メニューに戻ります。
c L P
出力値を約 24 mA に設定
します。
h o L d
無効状態になる前の最後
の値を保持します。
↓
5.7.4 移動平均
