OUT 1
2
LSR ON
OUT
SET RUN
T
1
2
12 3 4 5 6 7 8
â àá ß 9

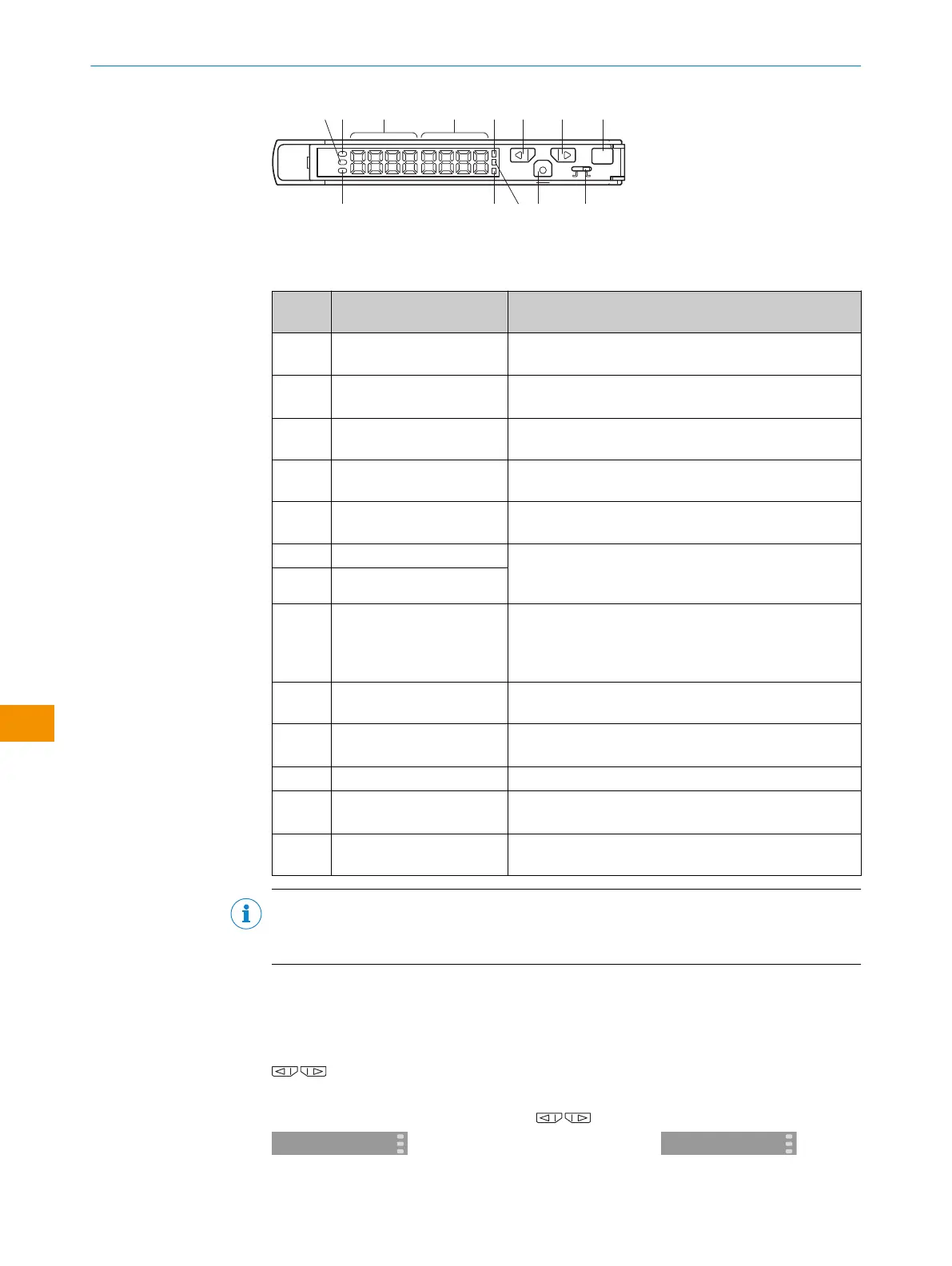

Rysunek 1: Przyciski funkcyjne
Tabela 1: Elementy wskaźnikowe iprzyciski funkcyjne modułu analizującego
Numer
legendy
Nazwa Funkcja
1
LSR ON LED lasera
Włącza się, gdy moduł analizujący jest zasilany.
2
OUT 1 LED wyjścia
Świeci się, gdy włączone jest wyjście 1x Out.
3
Wskaźnik pomocniczy (zie‐
lony)
Reprezentuje wartości progowe, wybór funkcji oraz ilość.
4
Wskaźnik główny (czer‐
wony)
Wskazuje natężenie światła, funkcję oraz ilość
5
LED do wskazywania aktu‐
alnego kanału (1x Out)
Świeci się stale, gdy wyświetlacz pokazuje wartość, usta‐
wienie ifunkcję dla 1x Out.
6
Przełącznik UP Tryb pracy: wyświetlanie wartości progowej
Tryb ustawień: wybór funkcji lub zmiana wartości nume‐
rycznych
7
Przełącznik DOWN
8
Przycisk Teach-in Tryb pracy: zmienia kanał.
Tryb ustawień: powraca do trybu pracy lub wykonuje ska‐
lowanie.
Tryb ustawień: rozpoczęcie uczenia (Teach-in).
9
Przycisk ustawiania / trybu
pracy
Przełączanie pomiędzy trybem uczenia (Teach-in) a try‐
bem pracy.
ß
Przełącznik trybu Tryb pracy: przełącza na tryb ustawiania. (0,5sekundy ≥)
Tryb ustawień: ustawia wybór.
à
LED uczenia (Teach-in) Świeci się wtrybie uczenia (Teach-in)
á
OUT 2 LED wyjścia
Świeci się, gdy włączone jest wyjście 2x Out.
â
LED do wskazywania aktu‐
alnego kanału (2x Out)
Świeci się stale, gdy wyświetlacz pokazuje wartość, usta‐
wienie ifunkcję dla 2x Out.
WSKAZÓWKA
WI130T-P/N340 mają typ wyjścia 1x Out, 3 i8 nie świecą się. Wybór kanału zá staje
się zbędny.
Blokowanie elementów obsługowych
Kończy wszystkie operacje.
Przydatny do unikania błędów
Nacisnąć jednocześnie przełączniki wtrybie RUN przez dwie sekundy lub dłużej.
W celu odblokowania postępować wanalogiczny sposób.
Blokowanie
L O C 300
←→
Odblokowanie
u L O C 300
