OUT 1
2
LSR ON
OUT
SET RUN
T
1
2
12 3 4 5 6 7 8
â àá ß 9

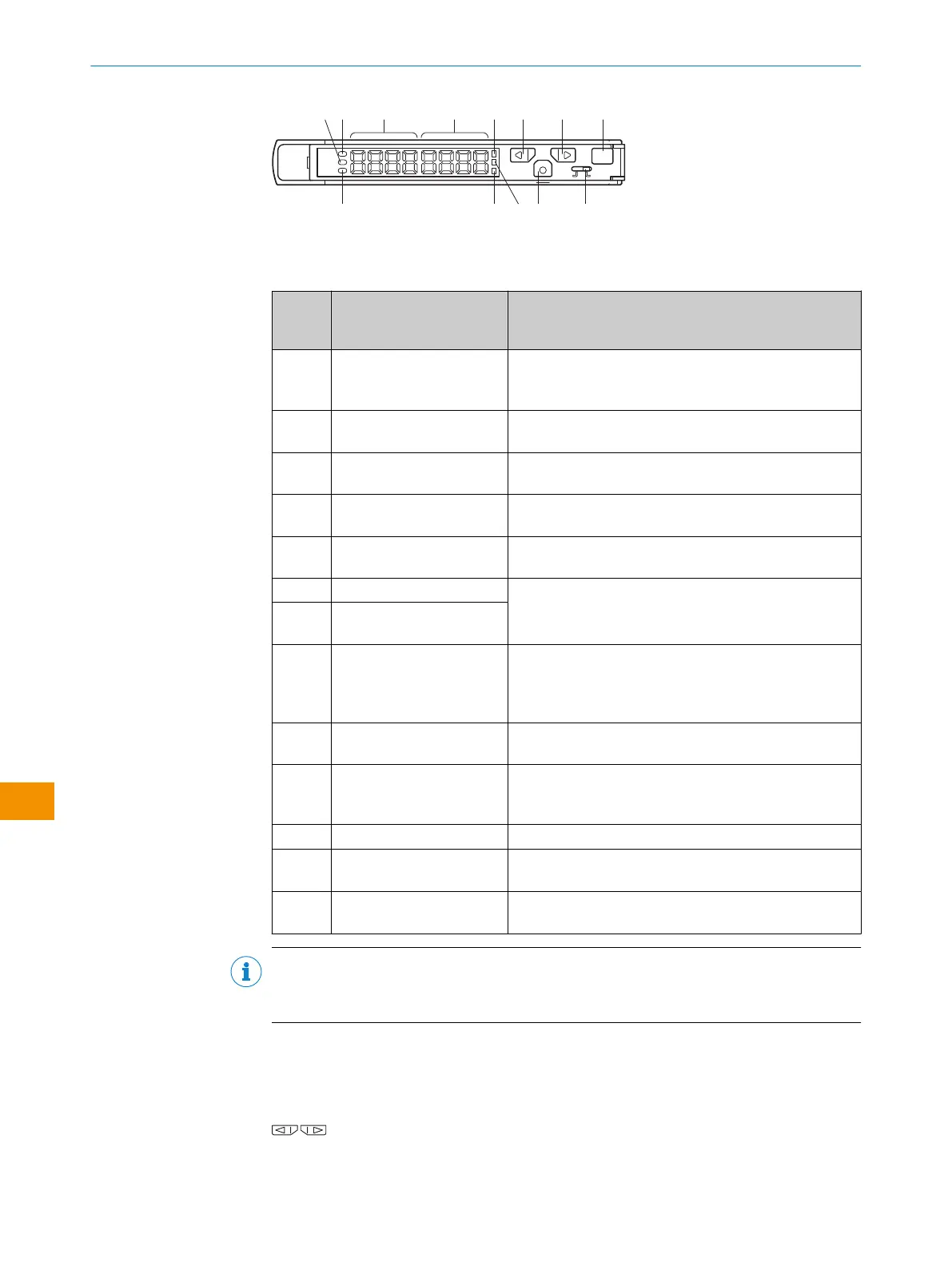

Рисунок 1: Функциональные кнопки
Таблица 1: Элементы дисплея и функциональные кнопки блока обработки данных
Номер
обозна‐
чения
Имя Функция
1
LSR ON Светодиод лазера
Включается при подаче питания на блок обработки
данных.
2
OUT 1 Светодиод выхода
Загорается при включении 1 канала Out.
3
Вспомогательный дисплей
(зеленый)
Отображает пороговые значения, выбор функции и
счетчик.
4
Основной дисплей (крас‐
ный)
Отображает интенсивность света, функции и счетчик
5
Светодиод для текущего
канала (1 канал Out)
Горит постоянно, когда на дисплее отображается значе‐
ние, настройка и функция для 1 канала Out.
6
Переключатель UP (Вверх) Режим работы: отображение порогового значения
Режим настройки: выбор функции или изменение чис‐
ловых значений
7
Переключатель DOWN
(Вниз)
8
Кнопка обучения Режим работы: переключение канала.
Режим настройки: возврат в режим работы или выпол‐
нение масштабирования.
Режим настройки: запуск обучения.
9
Кнопка настройки/опера‐
ции
Переключение между режимом обучения и режимом
работы.
ß
Переключатель режимов Режим работы: переключение режима настройки.
(0,5с ≥)
Режим настройки: выбор установок.
à
Светодиод обучения Загорается в режиме обучения
á
OUT 2 Светодиод выхода
Загорается при включении 2 каналов Out.
â
Светодиод для текущего
канала (2 канала Out)
Горит постоянно, когда на дисплее отображается значе‐
ние, настройка и функция для 2 каналов Out.
УКАЗАНИЕ
WI130T-P/N340 имеют тип выхода 1 канала Out, 3 и 8 не загораются. Выбор
канала á становится избыточным.
Блокировка элементов управления
Прекращает все операции.
Полезно для предотвращения ошибок
В режиме RUN одновременно нажмите переключатель на две секунды или
более. Для разблокировки действовать аналогичным образом.
