5.3 Примечания по соединению
– Штепсельное соединение: расположение выводов
– Кабельное соединение: цвет жил
Включать источник напряжения и подавать питание только после подключения всех
электрических соединений.
ВАЖНО
Не подключайте/отключайте электрическое соединение во время работы датчика
Выключайте датчик перед каждым использованием.
Объяснение терминологии по подключению, используемой в следующих таблицах:
•
BN = Brown (Коричневый)
•
WH = White (Белый)
•
BU = Blue (Синий)
•
BK = Black (Черный)
•
Q = цифровой выход
•
L+ = напряжение питания (V
S
)
•
M = масса
Пост. ток: 12 ... 24В пост. тока, см. "Технические характеристики",
страница 271

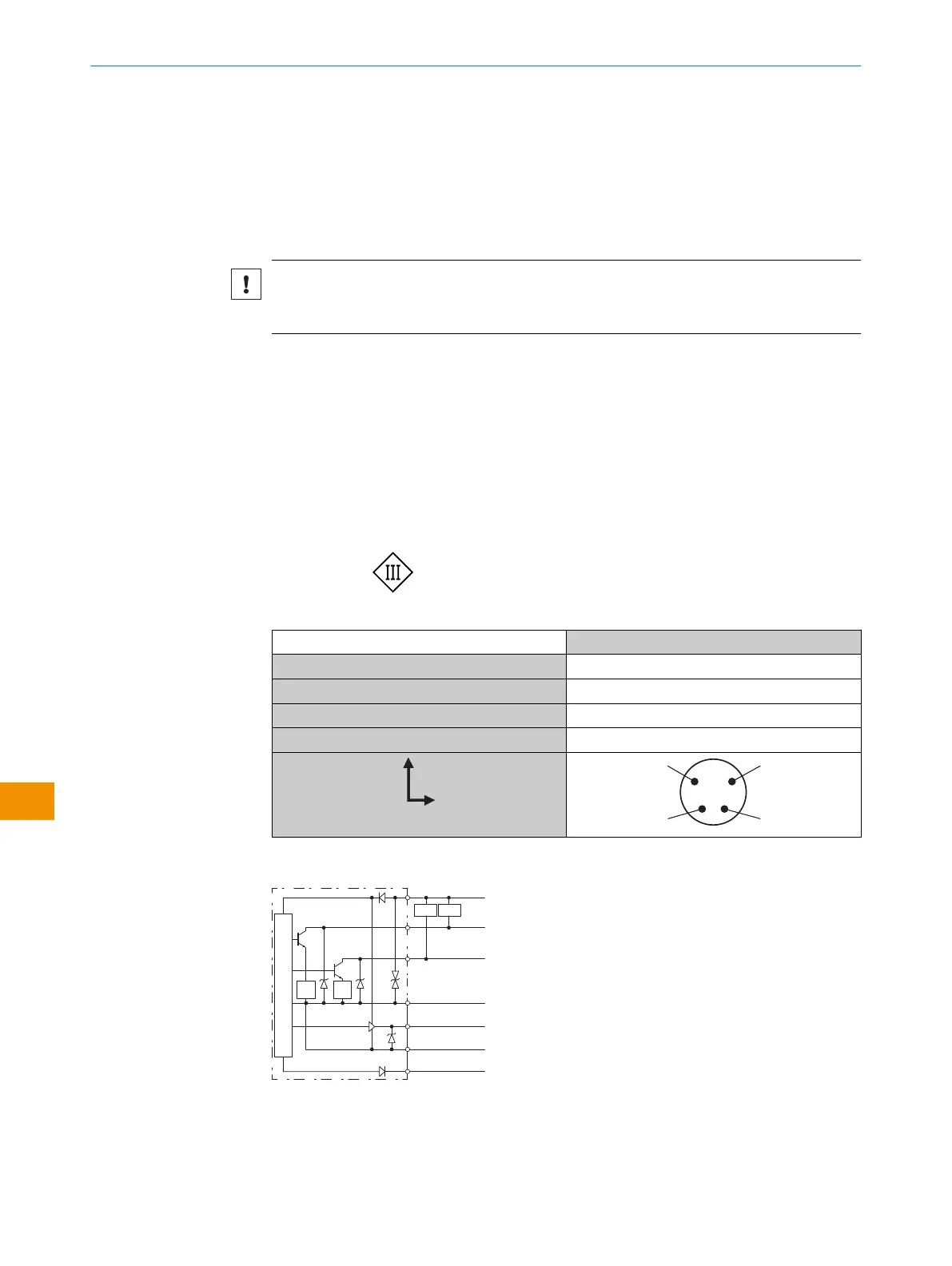

Таблица 3: Пост. ток
WI130T
1 = BN + (L+)
2 = WH Внешний вход
3 = BU - (M)
4 = BK Q
4
3
2
1
WI130T-N720
3
4
5
6
7
1
2 2
BN
BK
WH
BU
BK/WH
GY
Load Load
12 ... 24 V DC
0 V
Рисунок 5: Схема подключения WI130T-N720
1
Главный контур
2
Защитная цепь
3
Выход управления 1 CH
