7. Завершение настройки
Возврат к верхнему уровню меню детальной настройки.

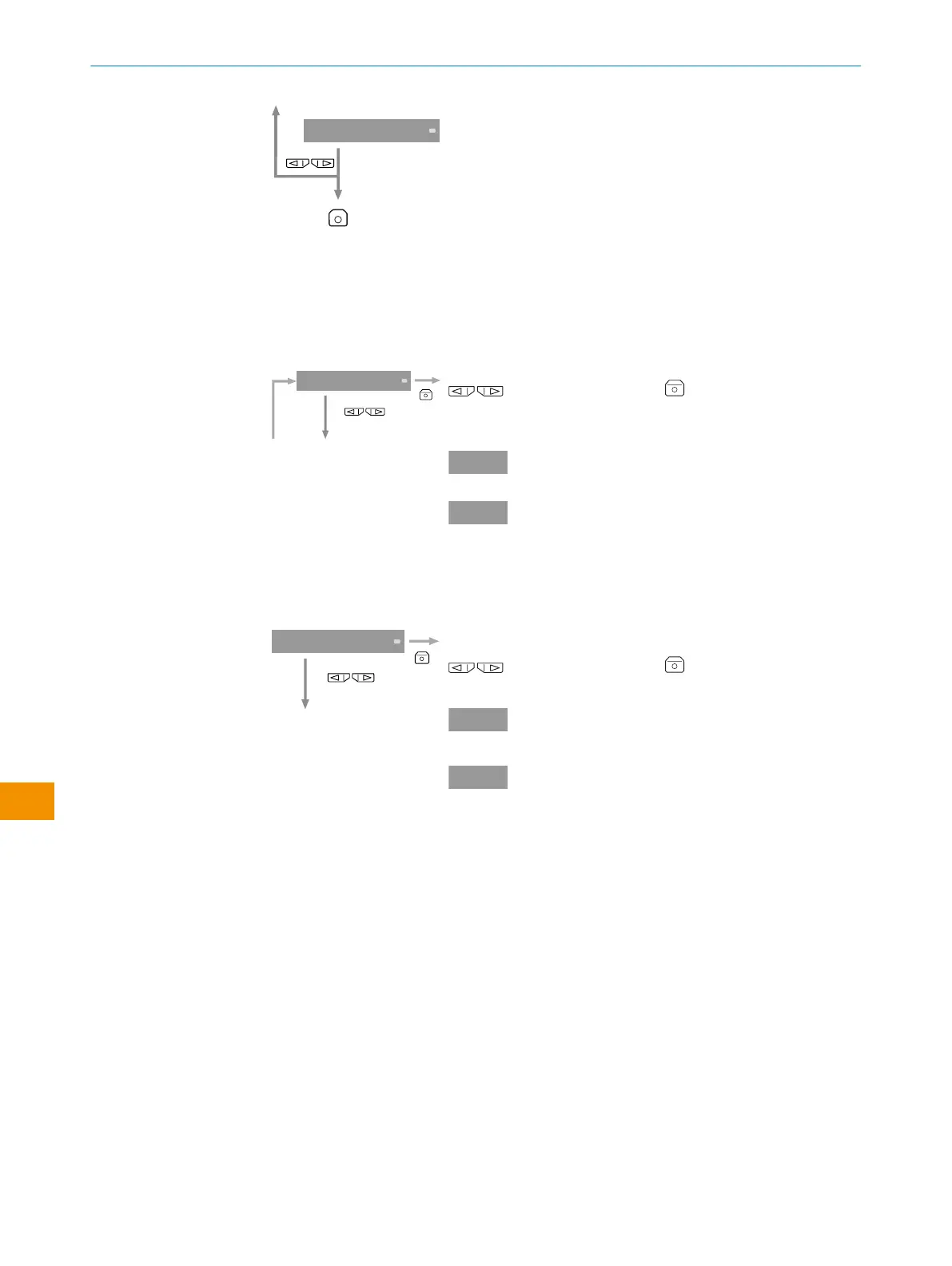

6.10.1.1 Меню аналогового выхода
5.7.1 Активация аналогового выхода
Таблица 21: Активация аналогового выхода
TOP
A o u t o F F
Активирует или деактивирует аналоговый выход.
Выберите и настройте . Индикация возвра‐
щается к верхнему уровню меню настройки аналоговой
функции.
o F F
не активирован.
o u t
активирован.
↓
5.7.2 Настройка диапазона
Таблица 22: Настройка диапазона
TOP
S P A n 4 A
Присвоение значений дисплея значениям аналогового
выхода
Выберите и настройте . Индикация возвра‐
щается к меню детальной настройки.
4 A
Установить значение
4мА.
2 0 A
Установить значение
20мА.
Настройка
Применяется для изменения значения дисплея, примен‐
яется для цифрового изменения и для настройки. Индика‐
ция возвращается к верхнему уровню меню настройки
диапазона
После установки значения 4мА дисплей автоматически
переключается на значение 20мА.
Максимально назначаемыми значениями дисплея явля‐
ются: передача, регрессивный коэффициент отражения
или тип отражения: 0...4000 (доля принятого света) Лазер‐
ная линия в режиме Lnth: 0...3000 (принятый свет =
ширина линии)
↓
5.7.3 Определение недопустимых измеряемых значений
