WI130T Standardtyp (1x Out) Advanced Typ (2x Out)
Schutzart IP 50
1
Betriebstemperatur schwankt je nach Anzahl der angeschlossenen Sensorköpfe:
1-3 Geräte: -25 ... +55 °C
4-8 Geräte: -25 ... +50 °C (wenn kein Analogausgang gewählt wurde)
10.2 Maßzeichnung
1
42.5 (1.67)
33.8 (1.33)
11
(0.43)
18.85 (0.74) 4.7 (0.19)
10.5
(0.41)
5 (0.20)
0.6
(0.02)
0.6
(0.02)
36.6 (1.44)37.9 (1.49)
81.4 (3.20) 2.6 (0.10)
11
(0.43)
11
(0.43)
Ø 8.65
(0.34)
7.6
(0.30)
13.65 (0.54)
R 1.5
(0.06)
180°
WI130-P/N 340 / 720
WI130-P/N340

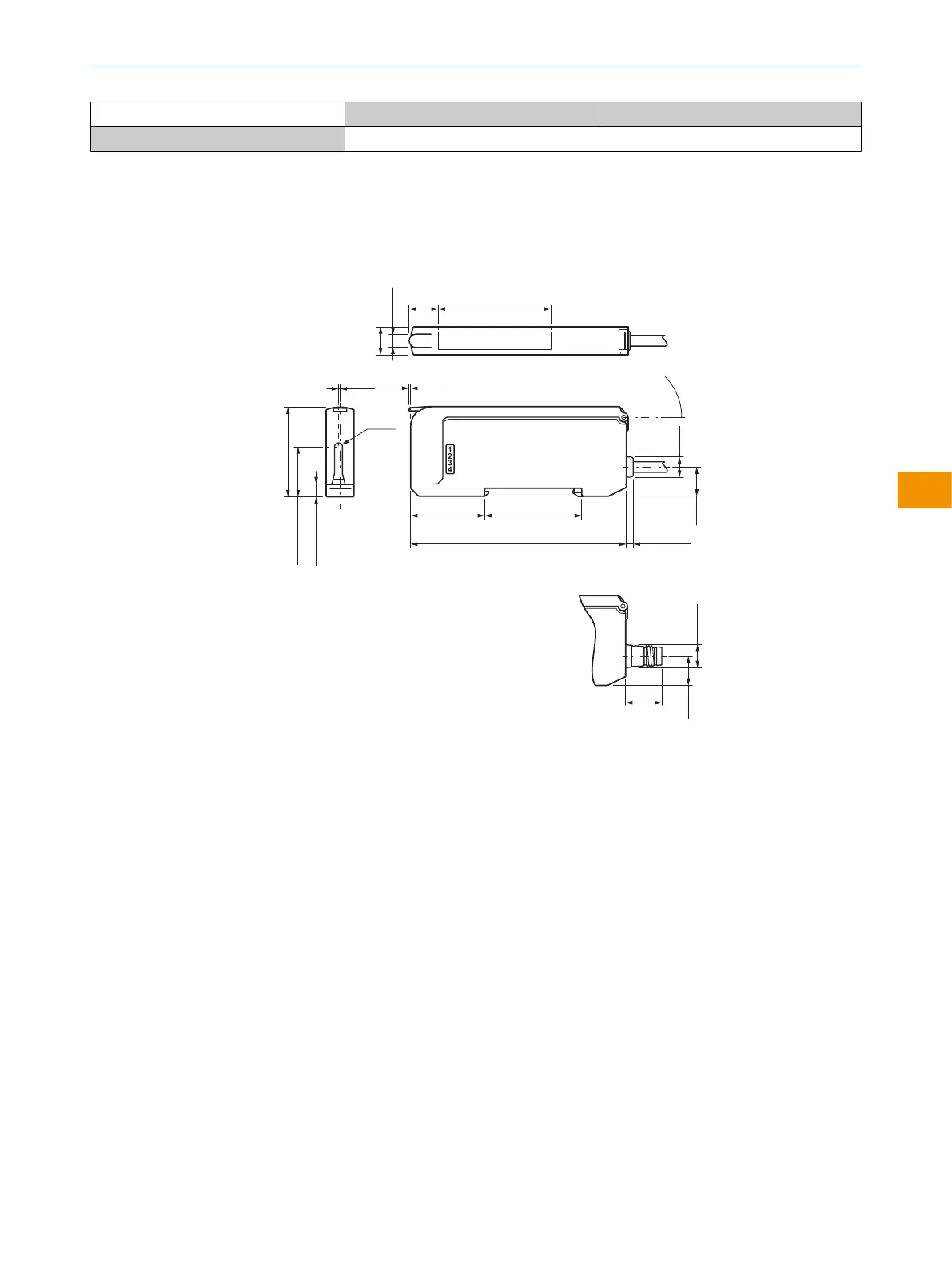

Abbildung 11: Maßzeichnung
1
Maximaler Schwenkbereich
11 Anhang
11.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
