OUT 1
2
LSR ON
OUT
SET RUN
T
1
2
12 3 4 5 6 7 8
â àá ß 9

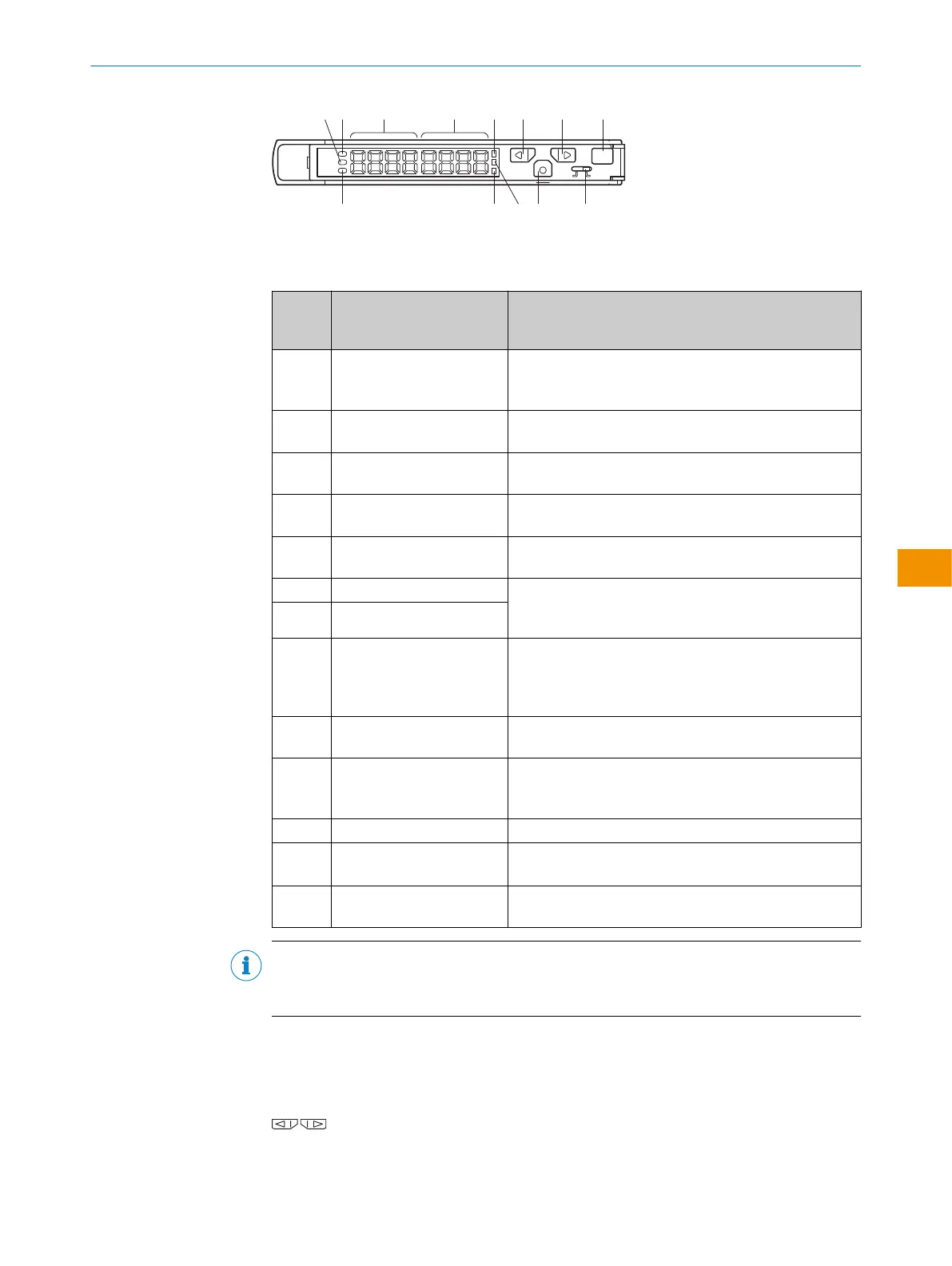

Figura 1: Teclas de función
Tabla 1: Elementos de indicación y teclas de función de la unidad de evaluación
Númer
o en la
leyenda
Nombre Función
1
LSR ENCENDIDO LED láser
Se enciende cuando la unidad de evaluación recibe ali‐
mentación eléctrica.
2
OUT 1 LED de salida
Se ilumina cuando se conecta 1x Out.
3
Indicación secundaria
(verde)
Representa los valores de umbral, la selección de fun‐
ciones y el recuento.
4
Indicación principal (rojo) Representa la intensidad lumínica, la función y el
recuento
5
LED para el canal actual
(1x Out)
Se ilumina de forma constante cuando la pantalla mues‐
tra el valor, el ajuste y la función de 1x Out.
6
Interruptor UP Modo de servicio: representación del valor de umbral
Modo de ajuste: selección de función o modificación de
valores numéricos
7
Interruptor DOWN
8
Tecla teach-in Modo de servicio: cambia el canal.
Modo de ajuste: vuelve al modo de servicio o realiza el
escalado.
Modo de ajuste: inicio del aprendizaje.
9
Tecla de ajuste/funciona‐
miento
Cambia entre el modo de aprendizaje y el modo de servi‐
cio.
ß
Conmutador de modo Modo de servicio: cambia al modo de ajuste. (0,5segun‐
dos ≥)
Modo de ajuste: establece la selección.
à
LED de aprendizaje Se ilumina en el modo de aprendizaje
á
OUT 2 LED de salida
Se ilumina cuando se conecta 2x Out.
â
LED para el canal actual
(2x Out)
Se ilumina de forma constante cuando la pantalla mues‐
tra el valor, el ajuste y la función de 2x Out.
INDICACIÓN
WI130T-P/N340 son del tipo de salida 1x Out, 3 y 8 no se iluminan. La selección de
canales en á resulta superflua.
Bloqueo de los elementos de mando
Finaliza todas las operaciones.
Es útil para evitar errores.
Pulsar el interruptor en el modo RUNsimultáneamente durante dos segundos o
más. Proceder del mismo modo para el desbloqueo.
