La pantalla vuelve al menú principal de Ajuste de detalle.

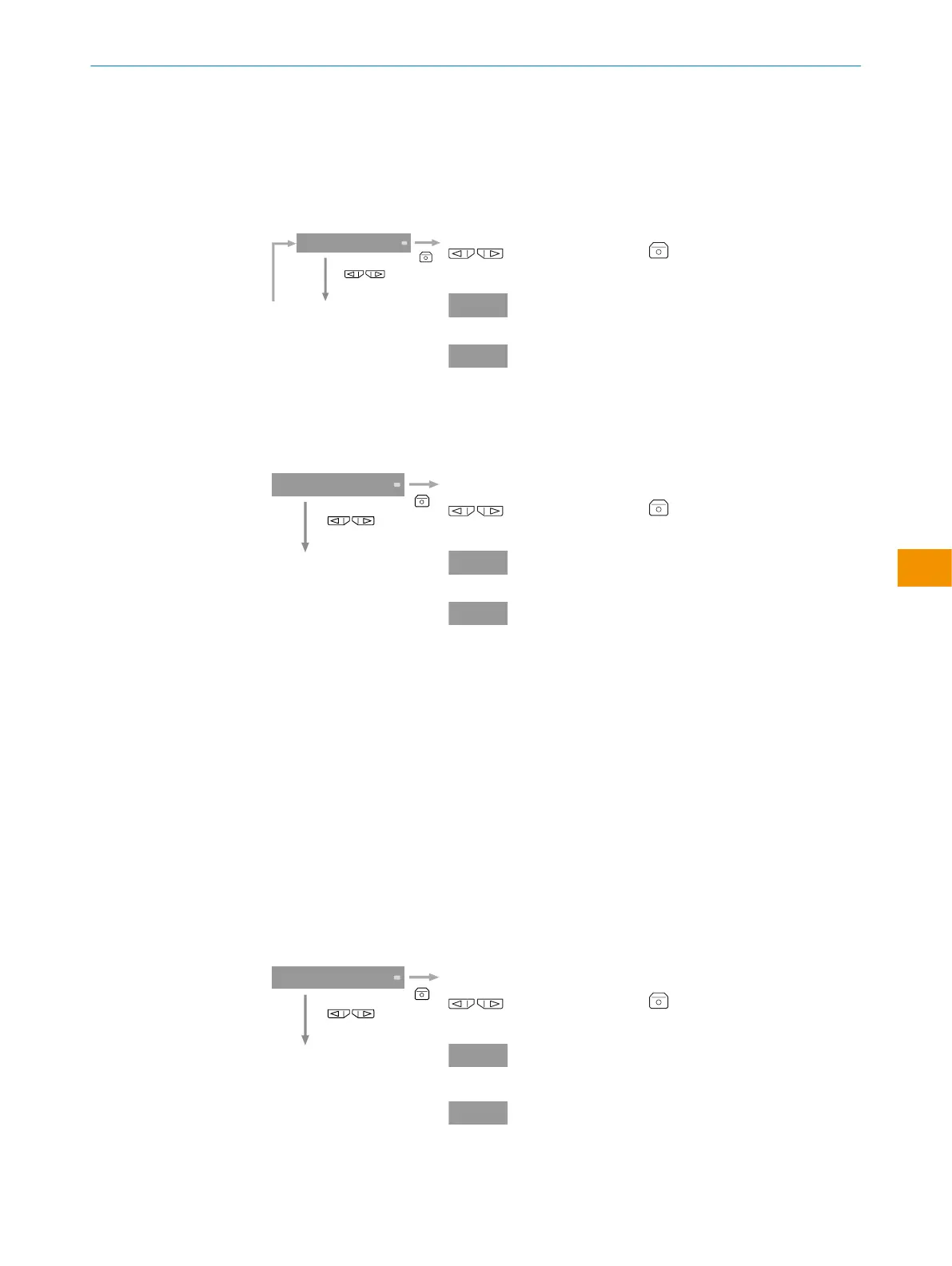

6.10.1.1 Menú de salida analógica
5.7.1 Activación de la salida analógica
Tabla 21: Activación de la salida analógica
TOP
A o u t o F F
Activa o desactiva la salida analógica.
seleccionar y ajustar . La indicación vuelve al
menú superior de función analógica.
o F F
no activado.
o u t
activado.
↓
5.7.2 Ajuste del intervalo
Tabla 22: Ajuste del intervalo
TOP
S P A n 4 A
Asignación de valores de indicación a valores de salida ana‐
lógica
seleccionar y ajustar . La indicación vuelve al
menú de ajustes de detalle.
4 A
Ajustar 4mA.
2 0 A
Ajustar 20mA.
Ajuste
Se aplica al cambio del valor de indicación, se aplica al
cambio digital y es para el ajuste. La indicación vuelve al
ajuste de intervalo
Después de establecer el valor de 4mA, la indicación cam‐
bia automáticamente al ajuste de 20mA.
Los valores máximos de indicación asignables son: transmi‐
sión, reflectividad regresiva o tipo de reflectividad: 0...4.000
(proporción de luz recibida) Línea láser en modo Lnth:
0...3.000 (luz recibida = ancho de línea)
↓
5.7.3 Definición de valores medidos no válidos
Tabla 23: Definición de valores medidos no válidos
TOP
c L P c L P
Seleccione un estado de valor medido cuando la medición
no sea posible.
seleccionar y ajustar . La indicación vuelve al
menú de definición de valores medidos no válidos.
c L P
Ajusta el valor de salida a
aprox. 24mA.
h o L d
Mantiene el último valor
antes del estado no válido.
↓
5.7.4 Media móvil
