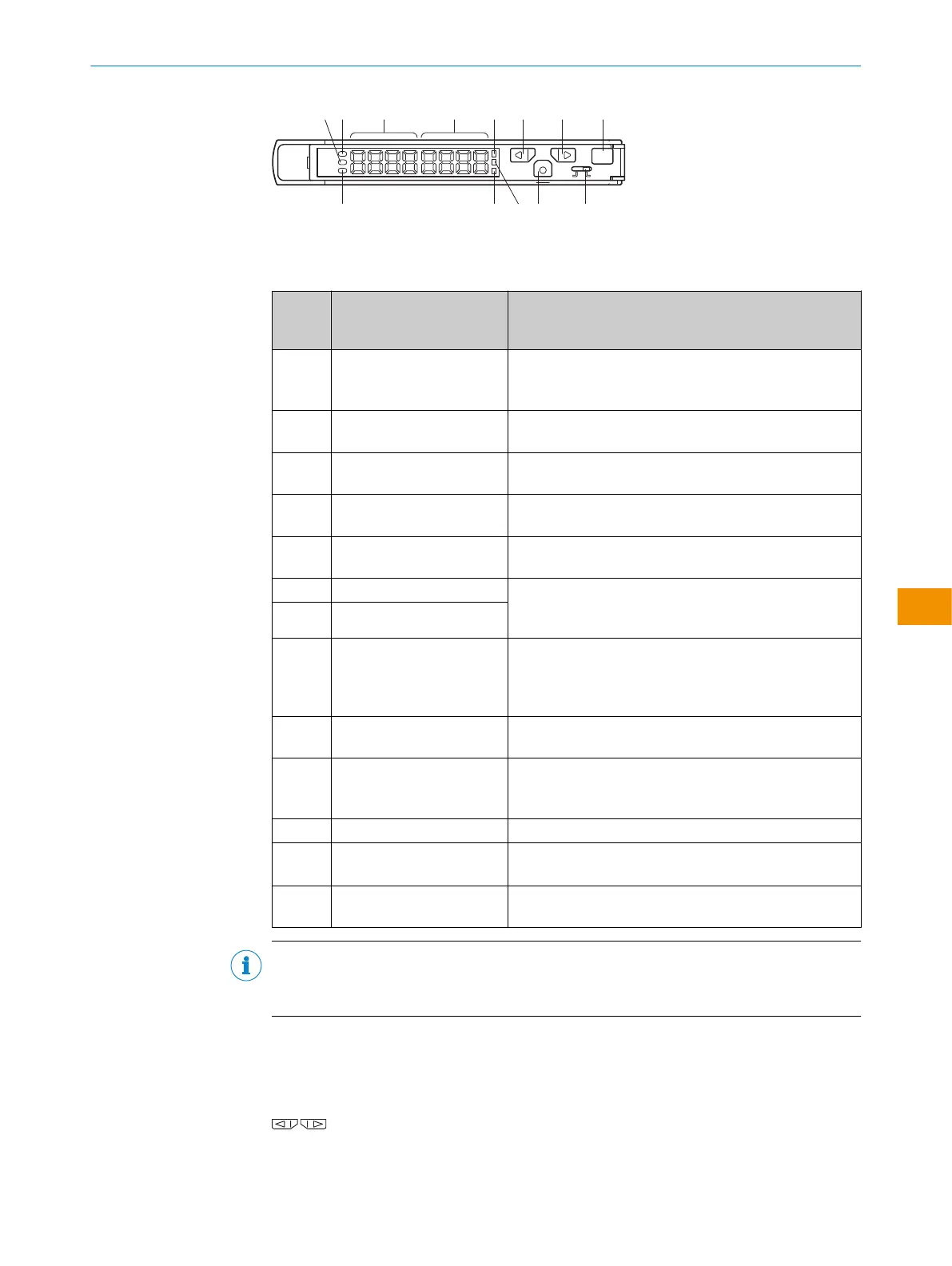

Illustration 1: Touches de fonction
Tableau 1: Éléments d'affichage et touches de fonction de l'unité d'évaluation
Numéro
de
légende
Nom Fonction
1
LSR ON LED laser
S'allume lorsque l'unité d'évaluation est alimentée en
courant.
2
OUT 1 LED de sortie
S'allume lorsque 1x Out est activé.
3
Affichage secondaire (vert) Représente les seuils, la sélection des fonctions et le
nombre.
4
Affichage principal (rouge) Représente l'intensité lumineuse, la fonction et le nom‐
bre
5
LED pour le canal actuel
(1x Out)
S'allume en permanence lorsque l'écran affiche la
valeur, le réglage et la fonction pour 1x Out .
6
Bouton UP Mode de fonctionnement: représentation du seuil
Mode de réglage: sélection de la fonction ou modifica‐
tion des valeurs numériques
7
Bouton DOWN
8
Bouton d’apprentissage Mode de fonctionnement: change de canal.
Mode de réglage: revient au mode de fonctionnement
ou effectue une graduation.
Mode de réglage: démarrage de l'apprentissage.
9
Bouton de réglage/fonc‐
tionnement
Permet de passer du mode d'apprentissage au mode de
fonctionnement.
ß
Bouton mode Mode de fonctionnement: passe au mode de réglage.
(0,5seconde ≥)
Mode de réglage: règle la sélection.
à
LED d'apprentissage S'allume en mode d'apprentissage
á
OUT 2 LED de sortie
S'allume lorsque 2x Out est activé.
â
LED pour le canal actuel
(2x Out)
S'allume en permanence lorsque l'écran affiche la
valeur, le réglage et la fonction pour 2x Out .
REMARQUE
WI130T-P/N340 sont 1x type de sortie Out, 3 et 8 ne s'allument pas. La sélection des
canaux sur á devient superflue.
Blocage des éléments de commande
Termine toutes les opérations.
Utile pour éviter les erreurs
Appuyer simultanément sur le bouton en mode RUN pendant deux secondes
ou plus. Procéder de la même manière pour le déblocage.
