3 Anschluss der Sensoren muss spannungsfrei (V
S
= 0 V) erfolgen. Je nach An‐
schlussart sind die Informationen in den Grafiken [vgl. B] zu beachten:
–
Steckeranschluss: Pinbelegung
+ (L+)
Q
- (M)
brn
wht
blu
1
2
3
Q
blk
4
Teach
gra
5
Abb.: B
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (V
S
> 0 V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.
Erläuterungen zum Anschlussschema (Grafik B):
Schaltausgänge Q bzw. /Q (gemäß Grafik B):
WL12G-3P3572S12 (PNP: Last -> M)
ET = externer Teach (siehe Einstellung)

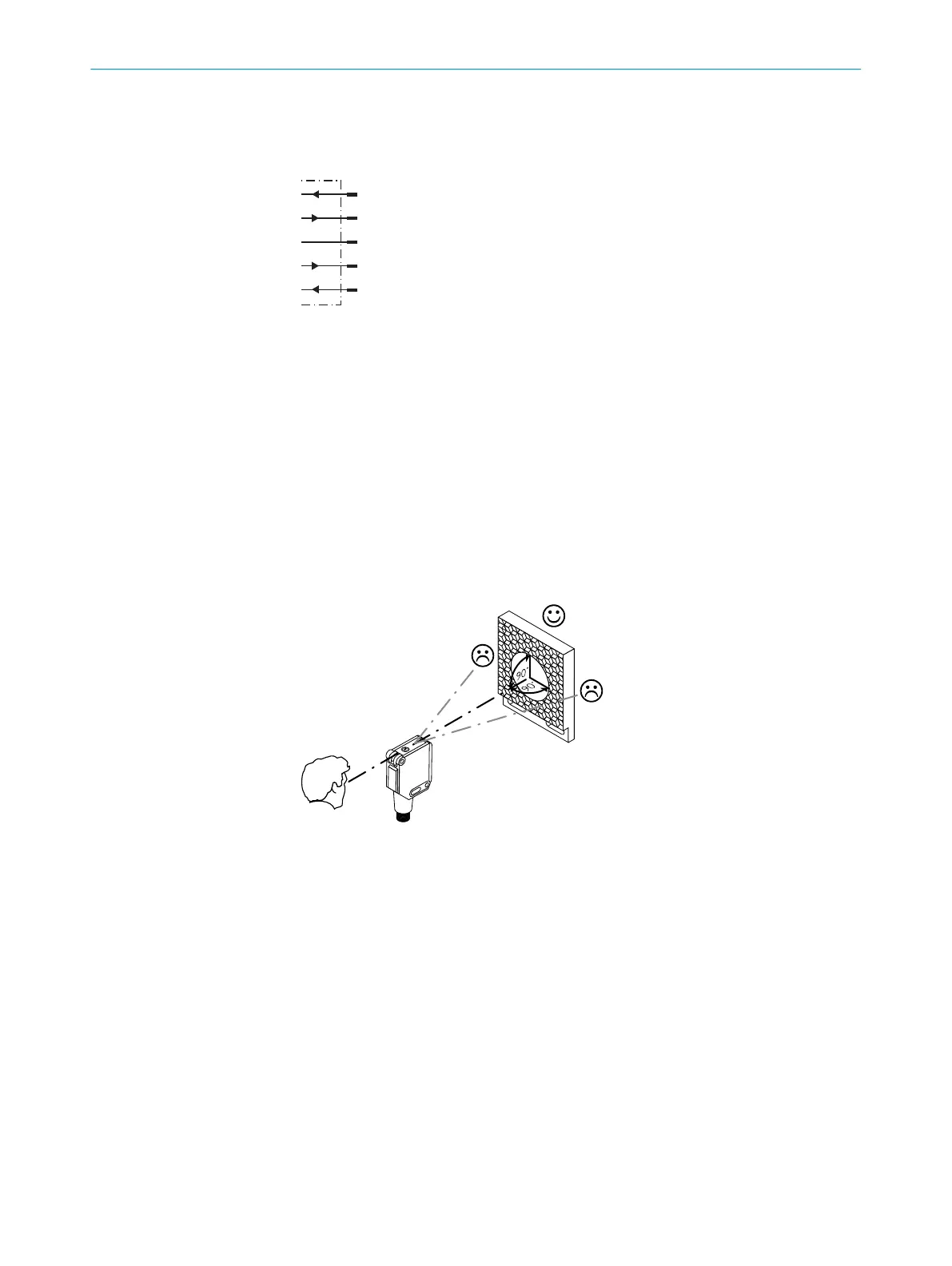

4 Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der ro‐
te Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [vgl.
E]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und Reflektor
vollständig frei sind. Transparente Folie mit Faden im Abstand 60 mm in den
Strahlengang bringen.
INBETRIEBNAHME 11
7
8016719.10DB| SICK
Subject to change without notice
