Après avoir terminé tous les raccordements électriques, enclencher l'alimentation
électr
iq
ue (U
v
> 0 V). La DEL verte s'allume sur le capteur.
Explications relatives au schéma de raccordement (schéma B) :
Sorties de commutation Q ou /Q (selon le schéma B) :
WT(F)18-3P / K / V (PNP : charge -> M)
WT(F)18-3N (NPN : charge -> L+)
Alarme / Health = sortie diagnostic (voir fonctions supplémentaires)
4 WT18-3Xx3x / -3Xx8x: Aligner le capteur sur l'objet. Sélectionner la position de sor‐
t
e q
ue le faisceau lumineux émis rouge touche l'objet en plein milieu. S'assurer
que l'ouverture optique (vitre frontale) du capteur est parfaitement dégagée [voir
E]. Nous recommandons de procéder au réglage avec un objet peu réfléchissant.
WT18-3Xx1x / -3Xx7x: Aligner le capteur sur l'objet. Sélectionner la position de sor‐
te que le faisceau infrarouge (invisible) touche l'objet en plein milieu. Seules les
LED permettent de savoir si l'alignement est correct. Pour cela voir les schémas C
et E. S'assurer que l'ouverture optique (vitre frontale) du capteur est parfaitement
dégagée. Nous recommandons de procéder au réglage avec un objet peu réfléchis‐
sant.

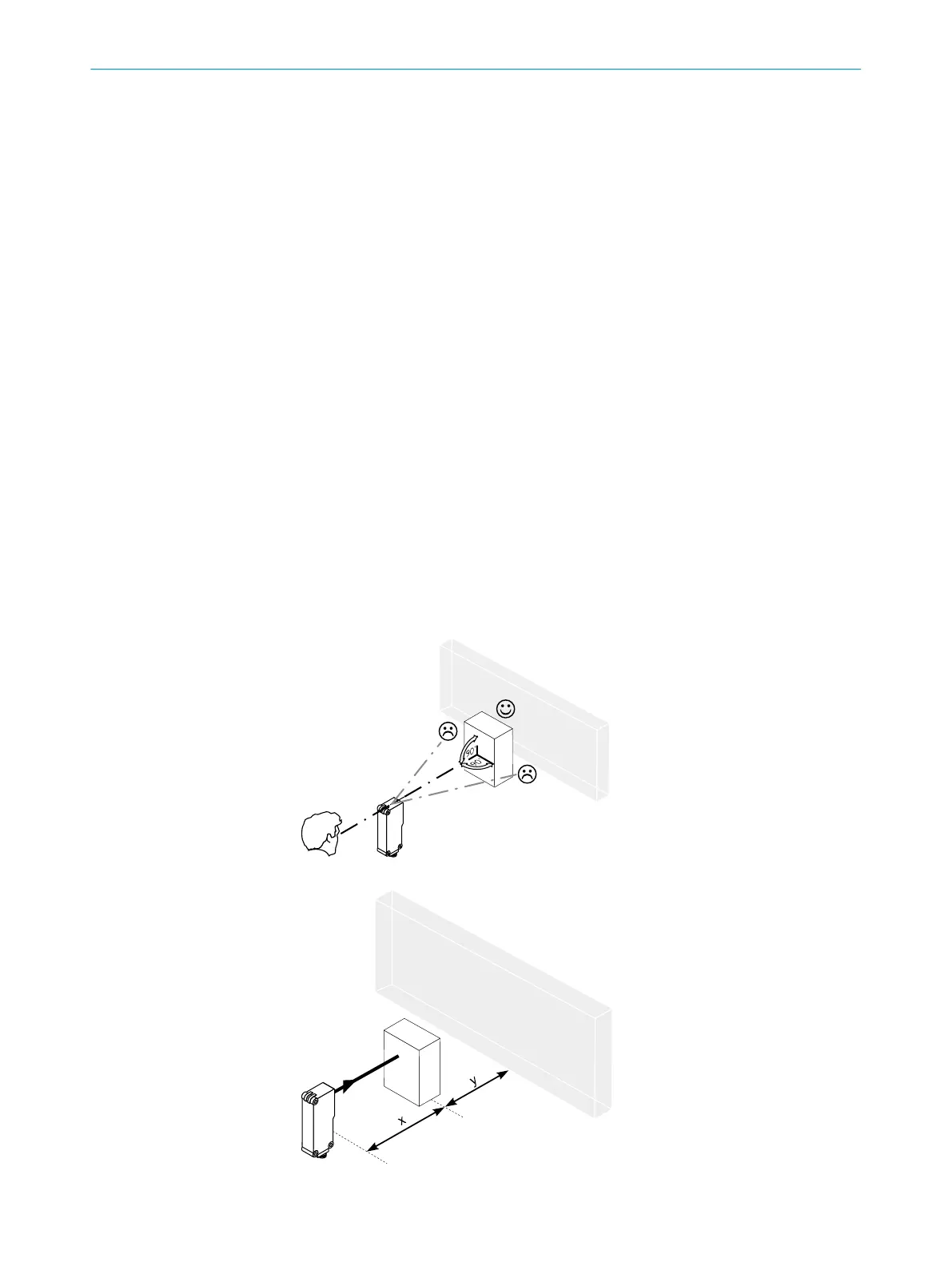

Image: E
5
MISE EN SERVICE 23
8010586.YM42 | SICK
Subject to c
hange without notice
17
Les données techniques et les schémas de raccordement (figure B) débutant à
la page 69.
