Sensor com potenciômetro:
A distância de comutação é a
justada com o potenciômetro (tipo: 5 voltas). Giro
para direita: aumento da distância de comutação; giro para esquerda: redução da
distância de comutação. Recomendamos posicionar a distância de comutação no
objeto, por ex., como no gráfico F. Após o ajuste da distância de comutação, o
objeto é removido do caminho óptico, o fundo é suprimido e a saída de comutação
se altera (ver gráfico C).
O sensor está ajustado e operacional. Utilizar os gráficos C e G para verificar o fun‐
cionamento. Se a saída de comutação não se comportar de acordo com o gráfico
C, verificar as condições de uso. Ver seção Diagnóstico de erros.

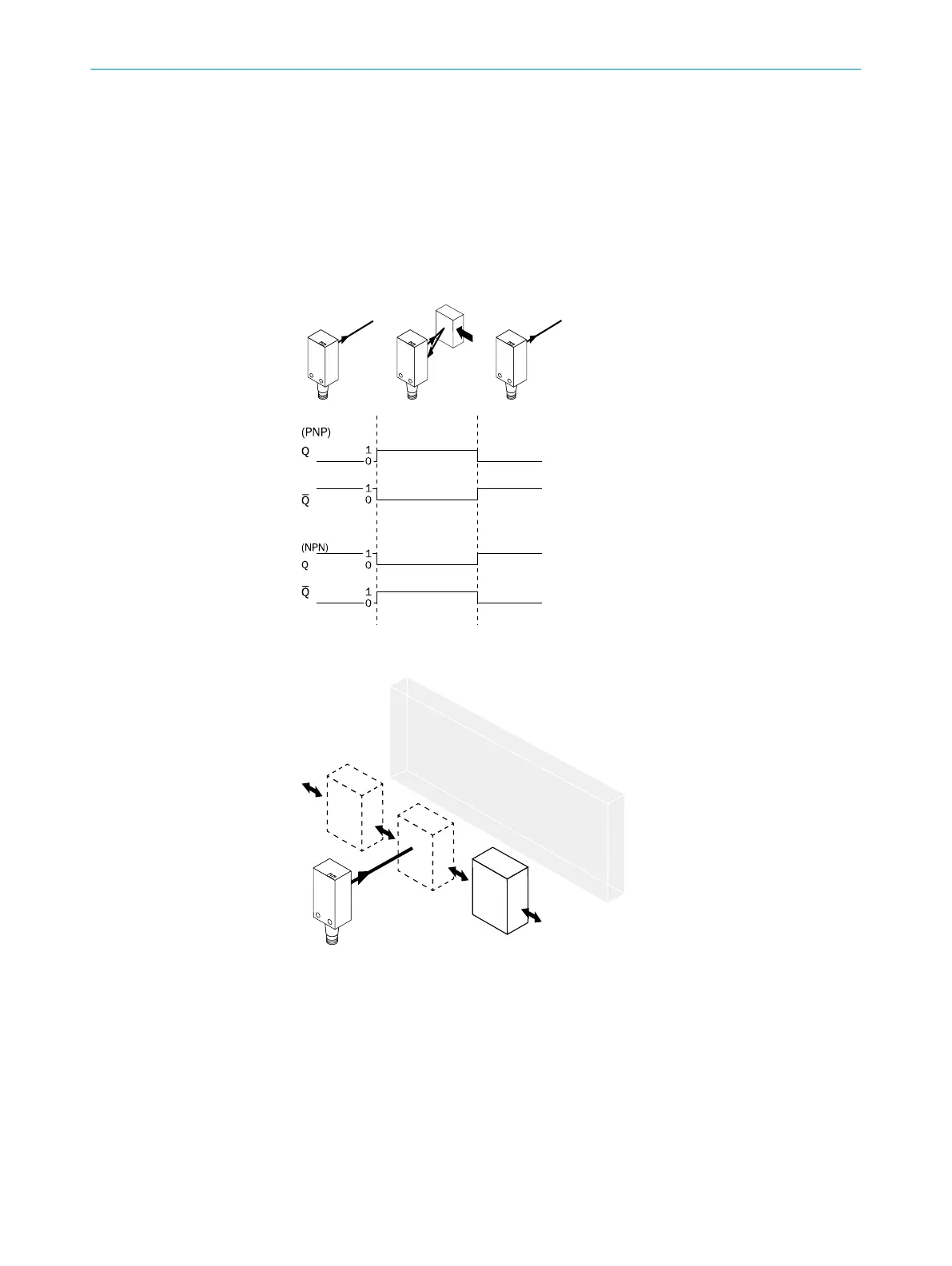

Image: C
Image: G
29 Diagnóstico de erros
A tabela I mostra as medidas a serem executadas, quando o sensor não estiver funcio‐
nando.
