Abb.: F
Sensor mit Teac
h-in-Taste:
Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Tas‐
te nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in
das Objekt zu legen, z. B. siehe Grafik F. Nach dem der Schaltabstand eingestellt
worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird da‐
bei ausgeblendet und der Schaltausgang ändert sich (siehe Grafik C).
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C
und G heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatz‐
bedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.

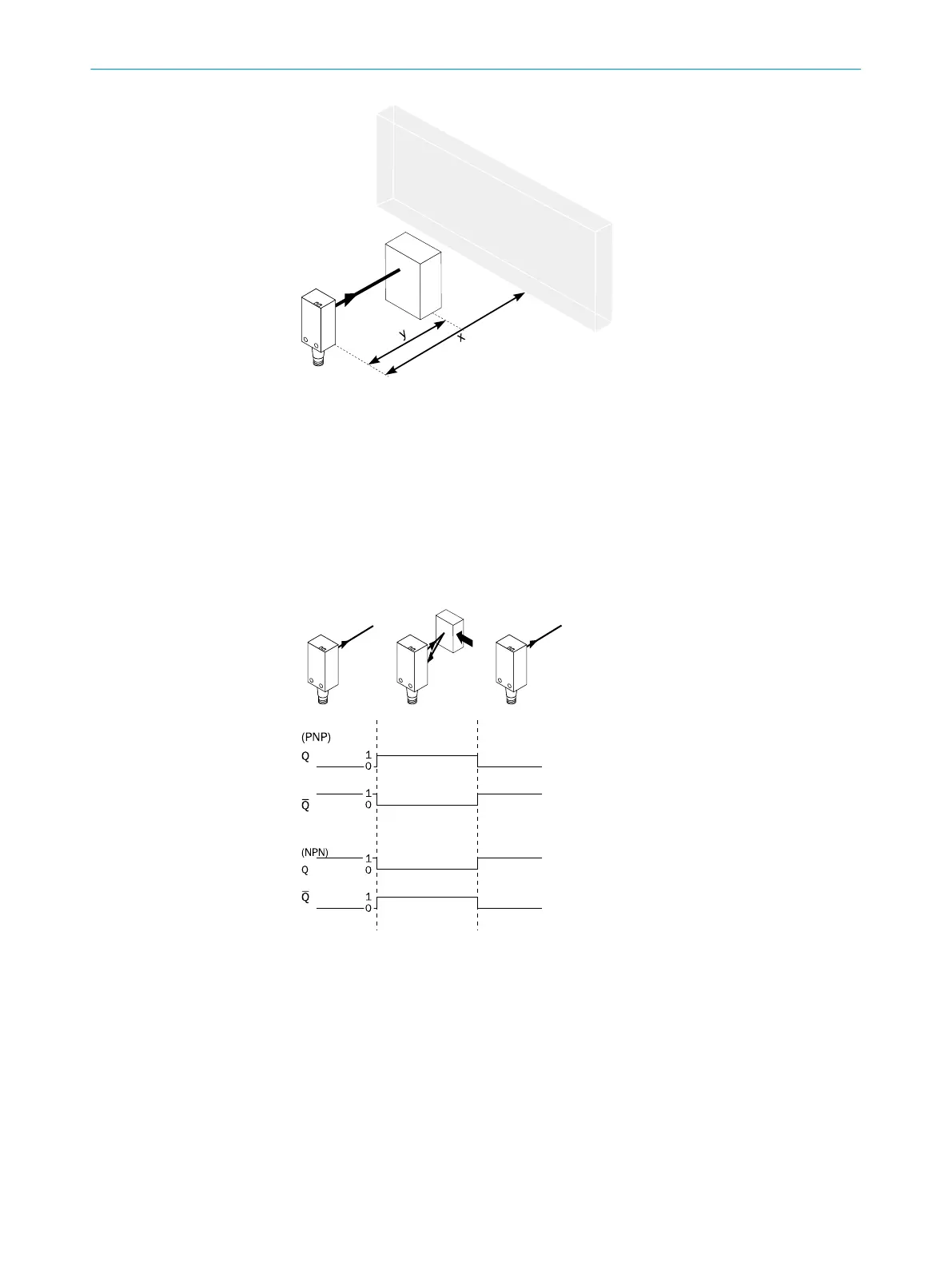

Abb.: C
