SICK WTB4-3Teach-in - Colocação Em Funcionamento

27 Colocação em funcionamento
1 Verificar as condições de uso: equiparar a distância de comutação e distância até
o objeto ou plano de fundo, bem como a refletividade do objeto, com o respectivo
diagrama [cp. H] (x = distância de comutação, y = área de transição entre a distân‐
cia de comutação ajustada e a supressão do fundo em % da distância de comuta‐
ção (luminância do objeto / luminância do fundo)). Luminância: 6% = preto ,
18% = cinza , 90% =branco  (com base no padrão branco da norma DIN
5033).

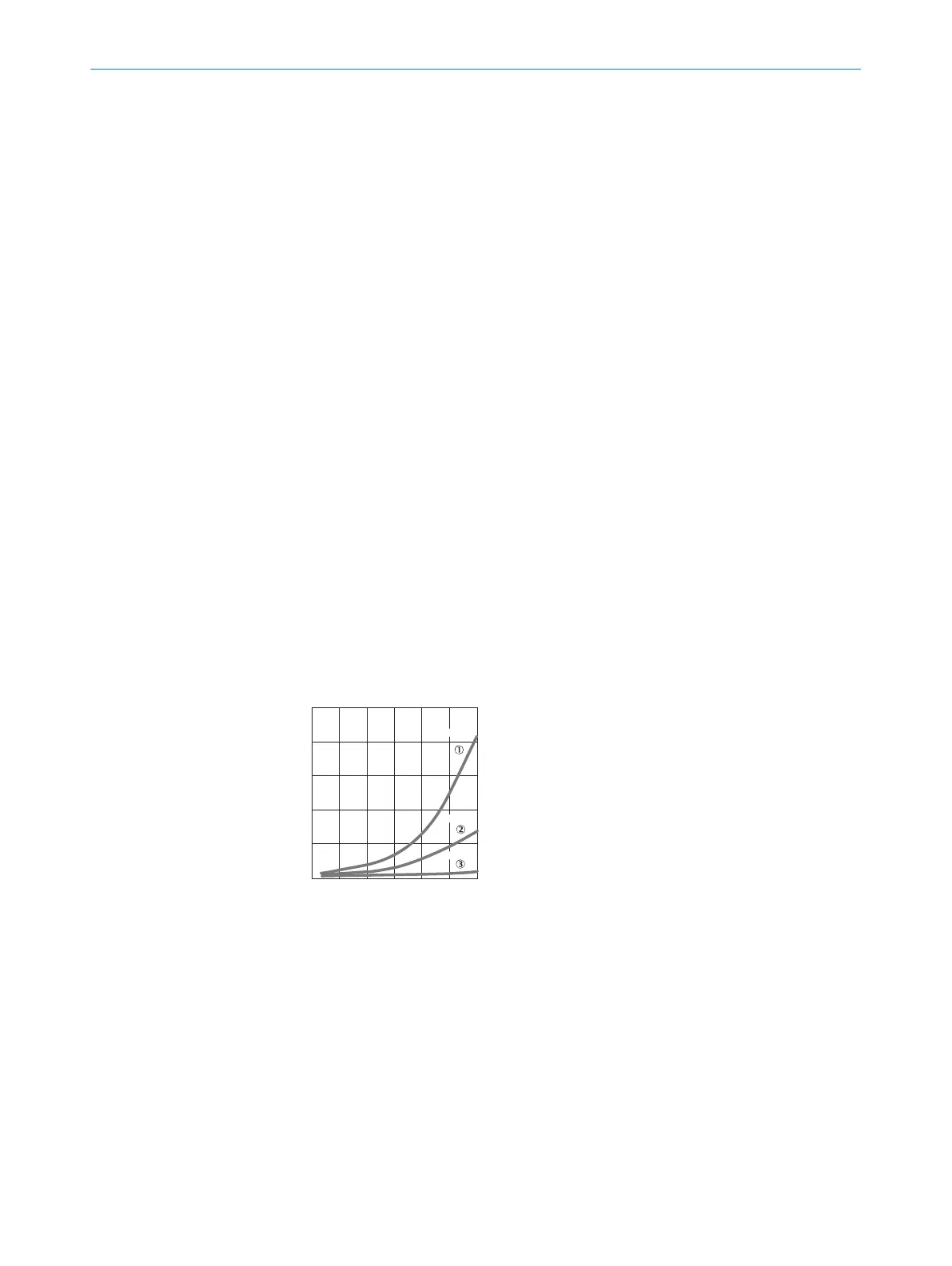

A distância mínima (= y) para a supressão de fundo pode ser determinada com
base no diagrama [cp. H] como a seguir:
exemplo: x = 100 mm, y = 7 => 7 % de 100 mm = 7 mm. Isto significa, que o sen‐
sor suprime o plano de fundo a partir de uma distância > 107 mm.
25
5
10
15
20
0
mm
(inch)
25
(0.98)
50
(1.97)
75
(2.95)
100
(3.94)
125
(4.92)
150
(5.91)
Distance in mm (inch)
% of sensing distance
6 %/90 %
18 %/90 %
90 %/90 %
Image: H
2 Montar o sensor numa cantoneira de fixação adequada (ver linha de acessórios da
SICK).
Observar o t
orque de aperto máximo permitido de 0.8 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor [cp. A].
3 A conexão dos sensores deve ser realizada em estado desenergizado (V
S
= 0 V).
Conf
orme o tipo de conexão, de
vem ser observadas as informações contidas nos
gráficos [cp. B]:
– Conector: Pin-out
– Cabo: Cor dos fios
