67 Ввод в эксплуатацию
1 Проверить условия применения: скорректировать расстояние срабатывания и
дистанцию до объекта / фона, а также яркость объекта с помощью
соответствующей диаграммы [см. H] (x = расстояние срабатывания, y =
переходная зона между установленным расстоянием срабатывания и
подавлением заднего фона в % расстояния срабатывания (яркость объекта /
яркость фона)). Яркость: 6 % = черный , 18 % = серый , 90 % = белый
(относительно стандартного белого по DIN 5033).

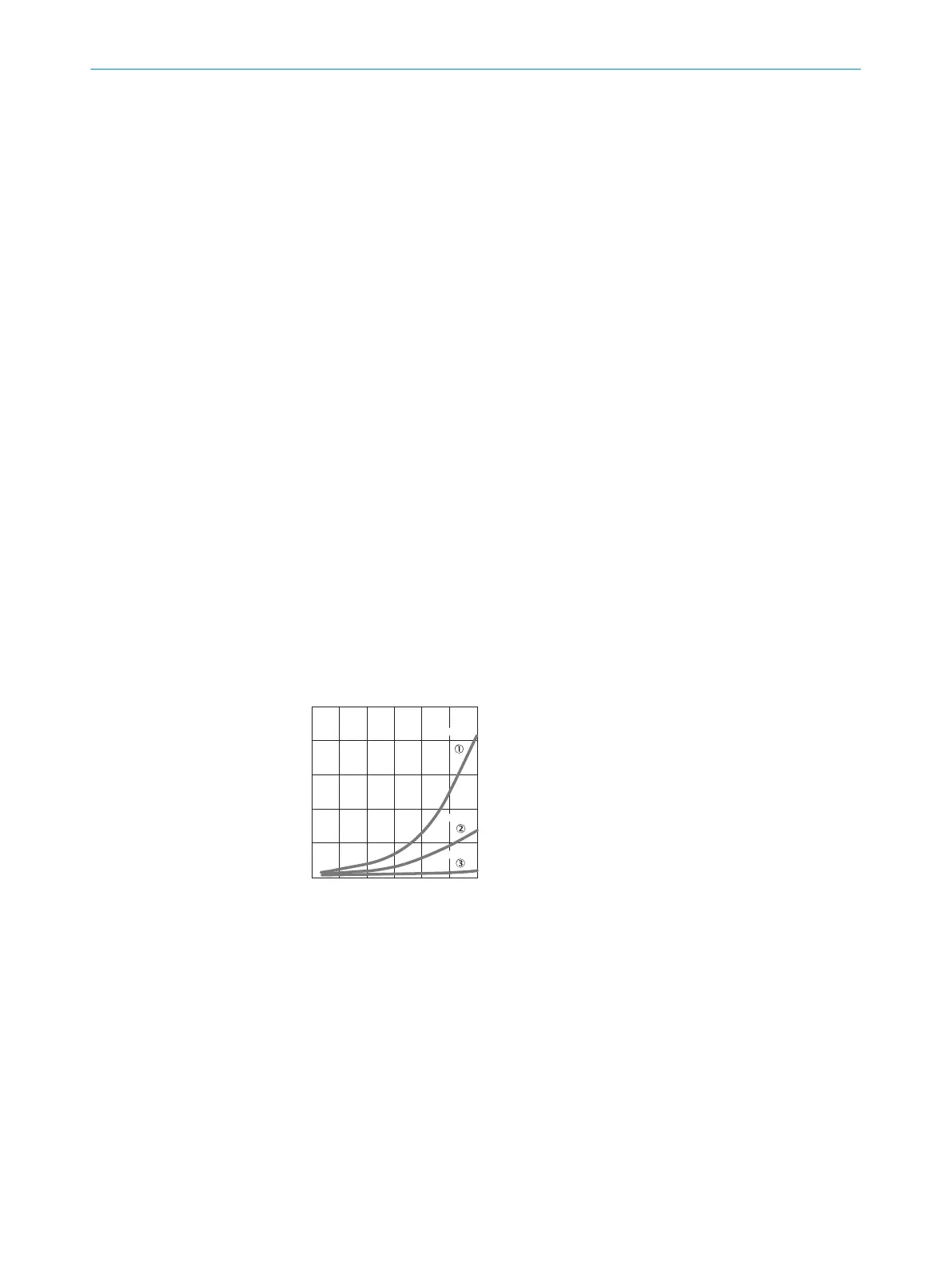

Минимальную дистанцию (= y) для подавления заднего фона можно определить
по диаграмме [см. H] следующим образом:
Пример: x = 100 мм, y = 7 => 7 % от 100 мм = 7 мм. То есть, фон затемняется
при расстоянии > 107 мм от сенсора.
25
5
10
15
20
0
mm
(inch)
25
(0.98)
50
(1.97)
75
(2.95)
100
(3.94)
125
(4.92)
150
(5.91)
Distance in mm (inch)
% of sensing distance
6 %/90 %
18 %/90 %
90 %/90 %
Image: H
2 Установите сенсор на подходящем крепежном уголке (см. программу
принадлежностей от SICK).
Выдерживайте максимально допустимый момент затяжки сенсора в 0.8 Нм.
Учитывайте предпочтительное направление объекта относительно сенсора [см.
А].
3
Подключайте сенсоры при отключенном напряжении питания (V
S
= 0 В). В
зависимости от типа подключения следует принять во внимание информацию с
графиков [см. B]:
– Штекерный разъем: назначение контактов
– Проводник: цвет жилы
66 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
56
