19 Mise en service
1 Vérifier les conditions d'utilisation : comparer la portée et la distance à l'objet ou à
l'arrière-plan et les caractéristiques de réflectivité avec le diagramme correspon‐
dant [cf. H] (x = portée, y = zone de transition entre la portée réglée et le masqua‐
ge de l'arrière-plan en % de la portée (réflectivité de l'objet / réflectivité de l'arrière-
plan)). Réflectivité : 6 % = noir , 18 % = gris , 90 % = blanc (par rapport au
blanc standard selon DIN 5033).
La distance minimale (=y) pour l'élimination d'arrière-plan peut être calculée à par‐
tir du diagramme [E] comme suit :
Exemple : x = 100 mm, y = 7 => 7 % de 100 mm = 7 mm. C'est à dire que l'arrière-
plan est masqué à partir d'une distance du capteur > 107 .
25
5
10
15
20
0
mm
(inch)
25
(0.98)
50
(1.97)
75
(2.95)
100
(3.94)
125
(4.92)
150
(5.91)

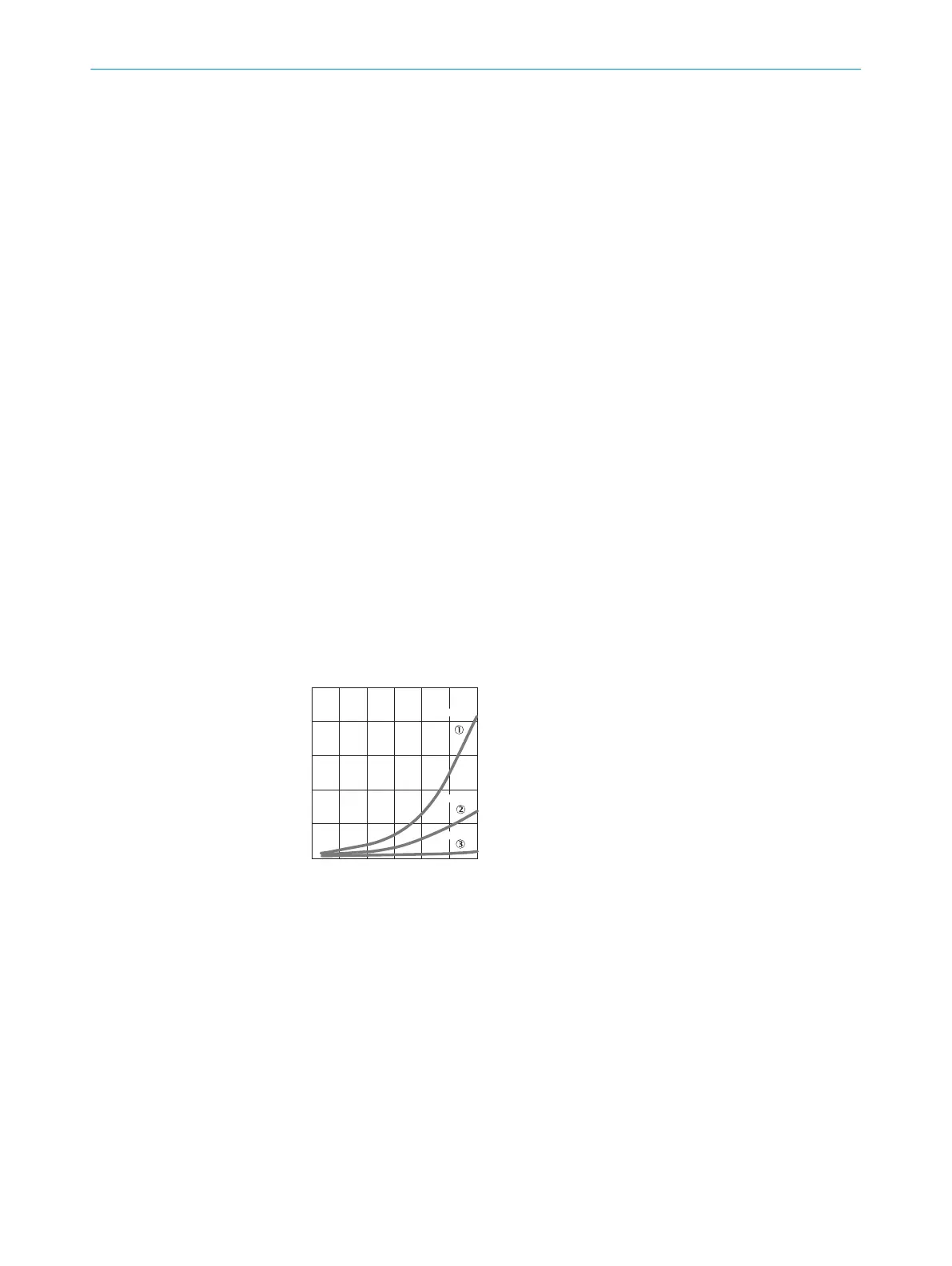

Distance in mm (inch)
% of sensing distance
6 %/90 %
18 %/90 %
90 %/90 %
Image: H
2 Monter le capteur sur une équerre de fixation adaptée (voir la gamme d'accessoi‐
res SICK).
R
especter le couple de serrage maximum autorisé du capteur de 0.8 Nm
Tenir compte de la direction préférentielle de l'objet par rapport au capteur [voir A].
3 Le raccordement des capteurs doit s'effectuer hors tension (V
S
= 0 V). Selon le mo‐
de de raccor
dement, respect
er les informations contenues dans les schémas [B] :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
UTILISATION CONFORME 18
