Image: B
Après avoir terminé tous les raccordements électriques, enclencher l'alimentation
électrique (V
S
> 0 V). La DEL verte s'allume sur le capteur.

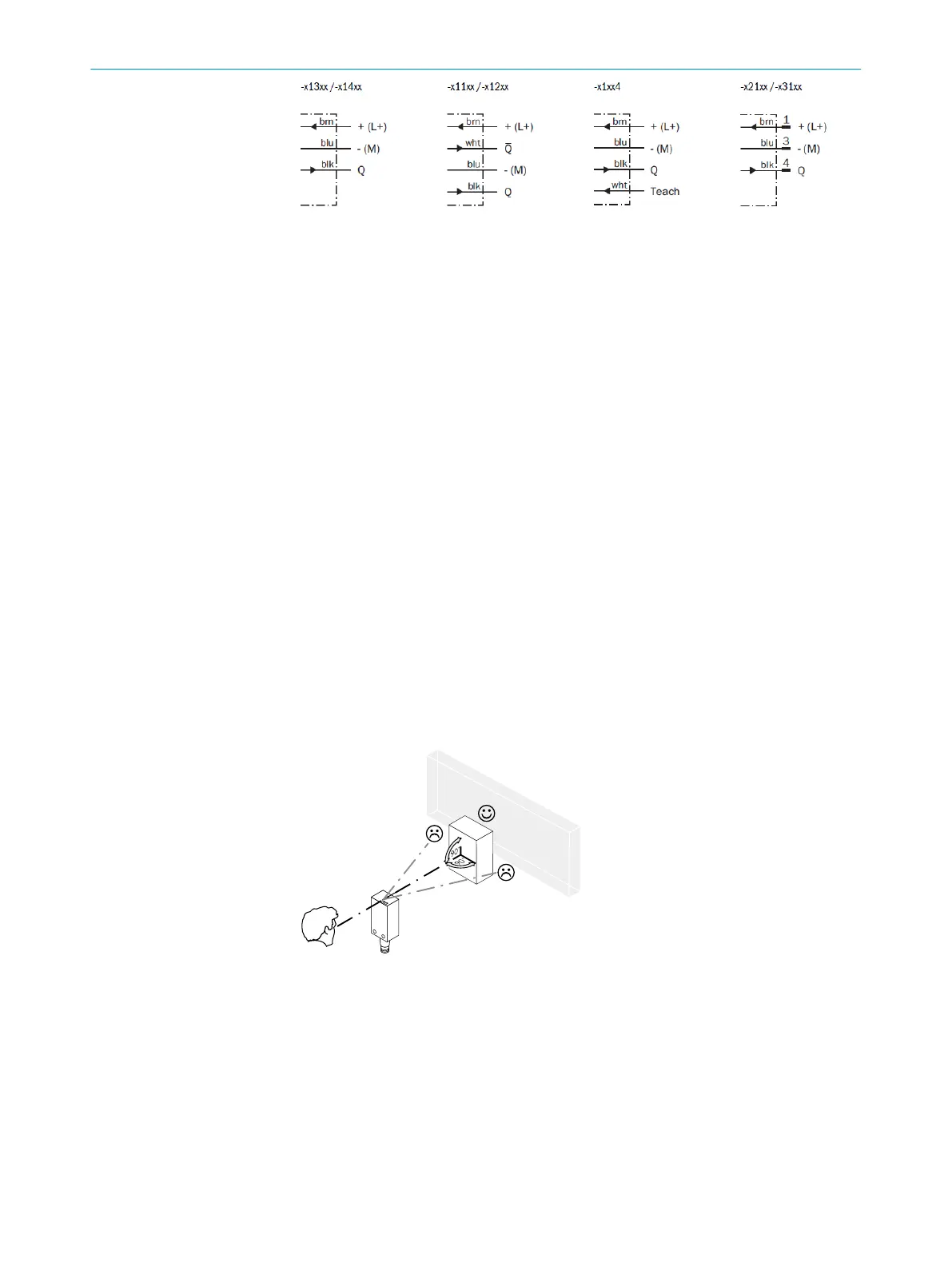

Explications relatives au schéma de raccordement (schéma B) :
Sorties de commutation Q ou /Q (selon le schéma B) :
Apprentissage = apprentissage externe (ET) (voir le réglage)
WTB4-3Exxxx et WTB4-3Fxxxx
D : commutation sombre, la sortie (Q) retombe lorsqu'un objet se trouve dans la
zone de détection.
WTB4-3P1362 et WTB4-3Px1xx
WTB4-3N1362 et WTB3Nx1xx
L : commutation claire, la sortie (Q) commute lorsqu'un objet se trouve dans la zo‐
ne de détection.
WTB4-3P1162 et WTB4-3N1162
WTB4-3Px262 et WTB4-3Nx262
ANT : sorties antivalentes Q et Q/
WTB4-3Pxxx4 et WTB4-3Nxxx4
L : commutation claire, la sortie (Q) commute lorsqu'un objet se trouve dans la zo‐
ne de détection. En plus : ET : fonction d'apprentissage via l'entrée dédiée
Mettre câble ET (BROCHE 2) > 2 s sur U
V
(sortie PNP)
Mettre câble ET (BROCHE 2) > 2 s sur M (sortie NPN)
4 Aligner le capteur sur l'objet. Sélectionner la position de sorte que le faisceau lumi‐
neux émis r
ouge touche l'objet en plein milieu. S'assurer que l'ouverture optique
(vitre frontale) du capteur est parfaitement dégagée [voir E]. Nous recommandons
de procéder au réglage avec un objet peu réfléchissant.
Image: E
19 MISE EN SERVICE
16
8011166.126R | SICK
Subject to change without notice
