5

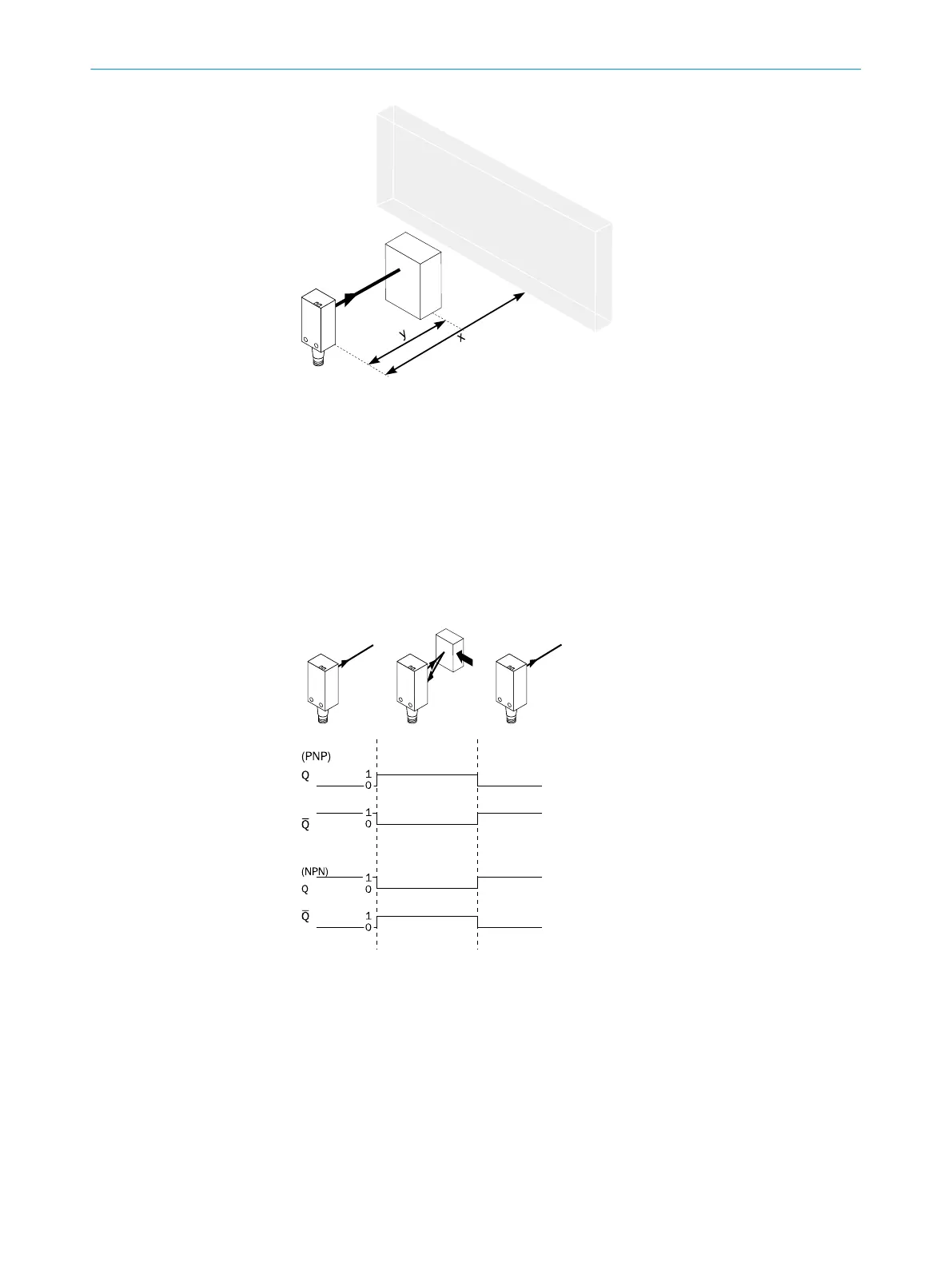

Image: F
Capt
eur avec touche apprentissage :
Appuyer sur la touche apprentissage pour régler la portée. Ne pas appuyer sur la
touche apprentissage avec des objets pointus. Nous recommandons de régler la
portée sur l'objet, par ex. voir schéma F. Après le réglage de la portée, retirer l'objet
de la trajectoire du faisceau, ce qui élimine l'arrière-plan et fait basculer la sortie
de commutation (voir le schéma C).
Le capteur est réglé et prêt à être utilisé. Pour contrôler le fonctionnement, utiliser
les schémas C et G. Si la sortie de commutation ne se comporte pas comme indi‐
qué sur le schéma C, vérifier les conditions d'utilisation. Voir la section consacrée
au diagnostic.
Image: C
MISE EN SERVICE 19
