Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione di tensione (V
S
> 0 V). Sul sensore si accende l'indicato‐
re LED verde.

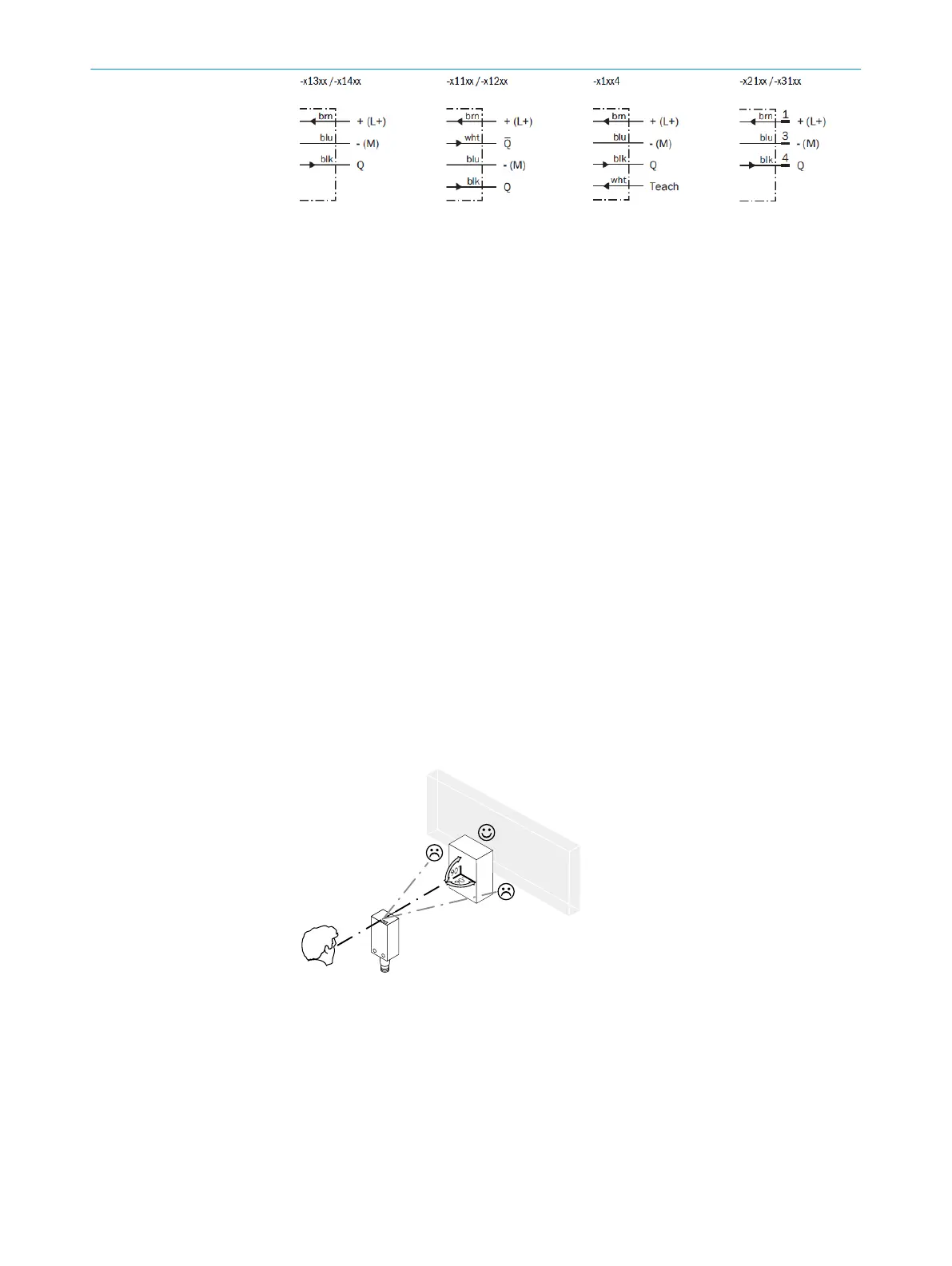

Spiegazioni dello schema di collegamento (grafico B):
Uscite di commutazione Q ovvero /Q (conformemente al grafico B):
Teach = Teach esterno (ET) (vedi impostazione)
WTB4-3Exxxx e WTB4-3Fxxxx
D: riduzione della luminosità, l'uscita (Q) si disattiva quando un oggetto si trova
nell'area di rilevamento.
WTB4-3P1362 e WTB4-3Px1xx
WTB4-3N1362 e WTB3Nx1xx
L: aumento della luminosità, l'uscita (Q) connette quando un oggetto si trova nell'a‐
rea di rilevamento.
WTB4-3P1162 e WTB4-3N1162
WTB4-3Px262 e WTB4-3Nx262
ANT: uscite antivalenti Q e Q/
WTB4-3Pxxx4 e WTB4-3Nxxx4
L: aumento della luminosità, l'uscita (Q) connette quando un oggetto si trova nell'a‐
rea di rilevamento. Inoltre: ET: funzione Teach attraverso la linea.
Mettere la linea ET (PIN 2) > 2 s su U
V
(uscita PNP)
Mettere la linea ET (PIN 2) > 2 s su M (uscita PNP)
4 Orientare il sensore sul rispettivo oggetto. Scegliere la posizione in modo tale che il
raggio di luce rosso emesso colpisca il centro dell'oggetto. Fare attenzione affinché
l'apertura ottica del sensore (finestrella frontale) sia completamente libera [cfr. E].
Si consiglia di effettuare l'impostazione con un oggetto a bassa riflessione.
Image: E
35 MESSA IN FUNZIONE
