51 调试

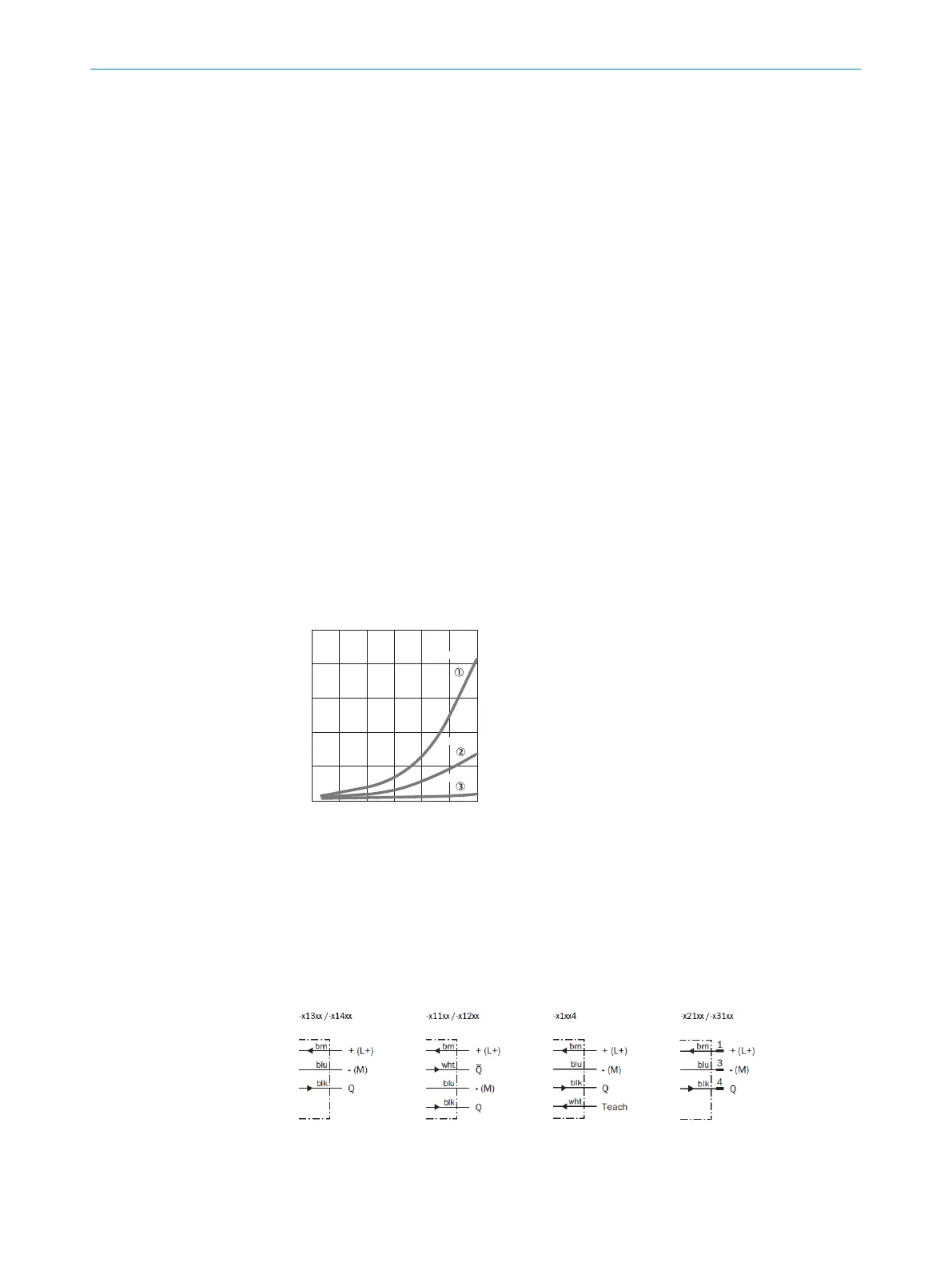

1 检查使用条件：使用随附的图表 [参照 H] 调整开关距离和物体距离，或背景及
物体的反射能力（x =
开关距离，y = 已设置的开关距离和开关距离背景抑制
（单位：%）之间的过渡区（物体反射比/背景反射比）。反射比：6% = 黑色
，18% = 灰色 
，90% = 白色 （DIN 5033 规定的标准白）。
根据图表 [参照 H] 按如下方法确定背景遮蔽功能的最小距离 (= y)：
示例：x = 100 mm，y = 7 => 100 mm 的 7 % = 7 mm。即，自传感器距离 >
107 mm 时，才能抑制背景。
25
5
10
15
20
0
mm
(inch)
25
(0.98)
50
(1.97)
75
(2.95)
100
(3.94)
125
(4.92)
150
(5.91)
Distance in mm (inch)
% of sensing distance
6 %/90 %
18 %/90 %
90 %/90 %
Image: H
2 将传感器安装在合适的安装托架上（参见 SICK 附件说明书）。
注意传感器的最大允许拧紧扭矩为 0.8 Nm。
以传感器为参照物，注意物体的优先方向 [参照 A]。
3 必须在无电压状态 (V
S
= 0 V)
连接传感器。依据不同连接类型，注意图 [参照
B] 中的信息：
– 插头连接：引线分配
– 导线：芯线颜色
Image: B
拟
定用途
50
43
