Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

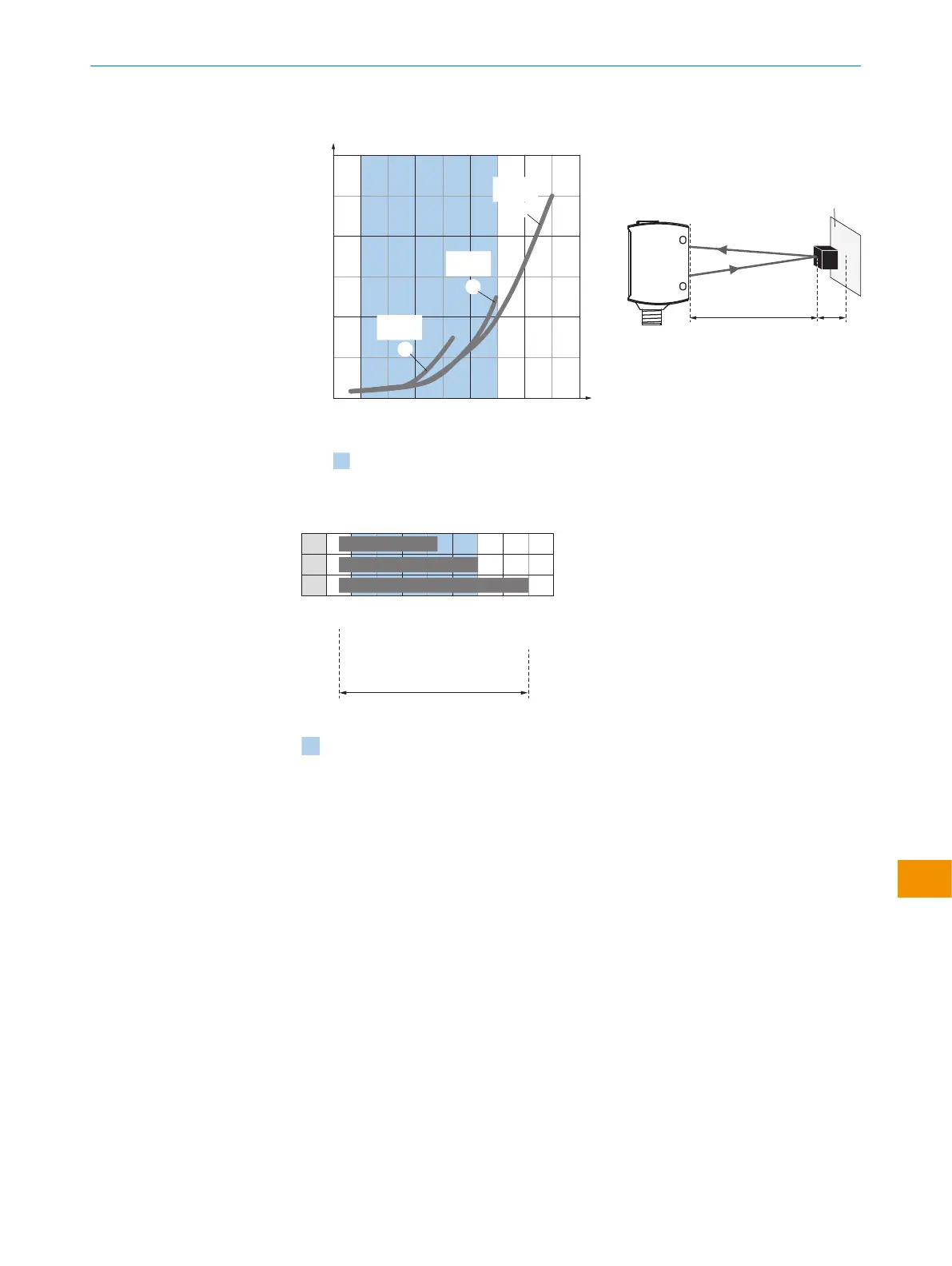

插图 12: 特性曲线， WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
插图 13: WTM10L-xxxxx2
1
黑色物体，6% 反射，模式 1：速度
2
黑色物体，6% 反射，模式 2：标准
3
黑色物体，6% 反射，模式 3：精度
A
最小触发感应距离，单位：mm
B
最大触发感应距离，单位：mm
C
视野
D
设置背景抑制的范围切换阈值
蓝色
为实现最佳性能而建议的触发感应距离范围
检查 参见 表格 4, 第 355 页 中所述功能。如果数字输出与 参见 表格 4, 第 355 页
不符，检查应用状况。
采用前景抑制功能原理的 WTM10
漫反射光电传感器需要一个背景作为参考。漫反射和背景位置应尽可能保持一致。
漫反射光电传感器与背景之间的最大距离 (x) 和最小物体高度 (y) 必须符合要求。通
常，FGS（前景抑制功能）模式适用于检测输送带上非常平整的物体。
