检查应用条件：将传感器与背景之间的距离、最小物体高度以及背景和物体的漫反
射能力与相关图表进行比较(参见 表格 9, 第 360 页 ) （x = 触发感应距离，y = 最
小物体高度）。漫反射：6% = 黑色 1，90% = 白色 2（指 DIN 5033 所规定的标准
白色）。
黑色背景前设定感应距离处的最小物体高度（漫反射 6%）：
•
距离 500mm 处为 10mm（模式 3 - 精度），长距离
•
距离 300mm 处为 10mm（模式 3 - 精度），短距离
表格 9: WTM10L-xxxxx1, 长距离
WTM10L-xxxxx1, 长距离
0
10
(0.39)
20
(0.79)
0
Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 500 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

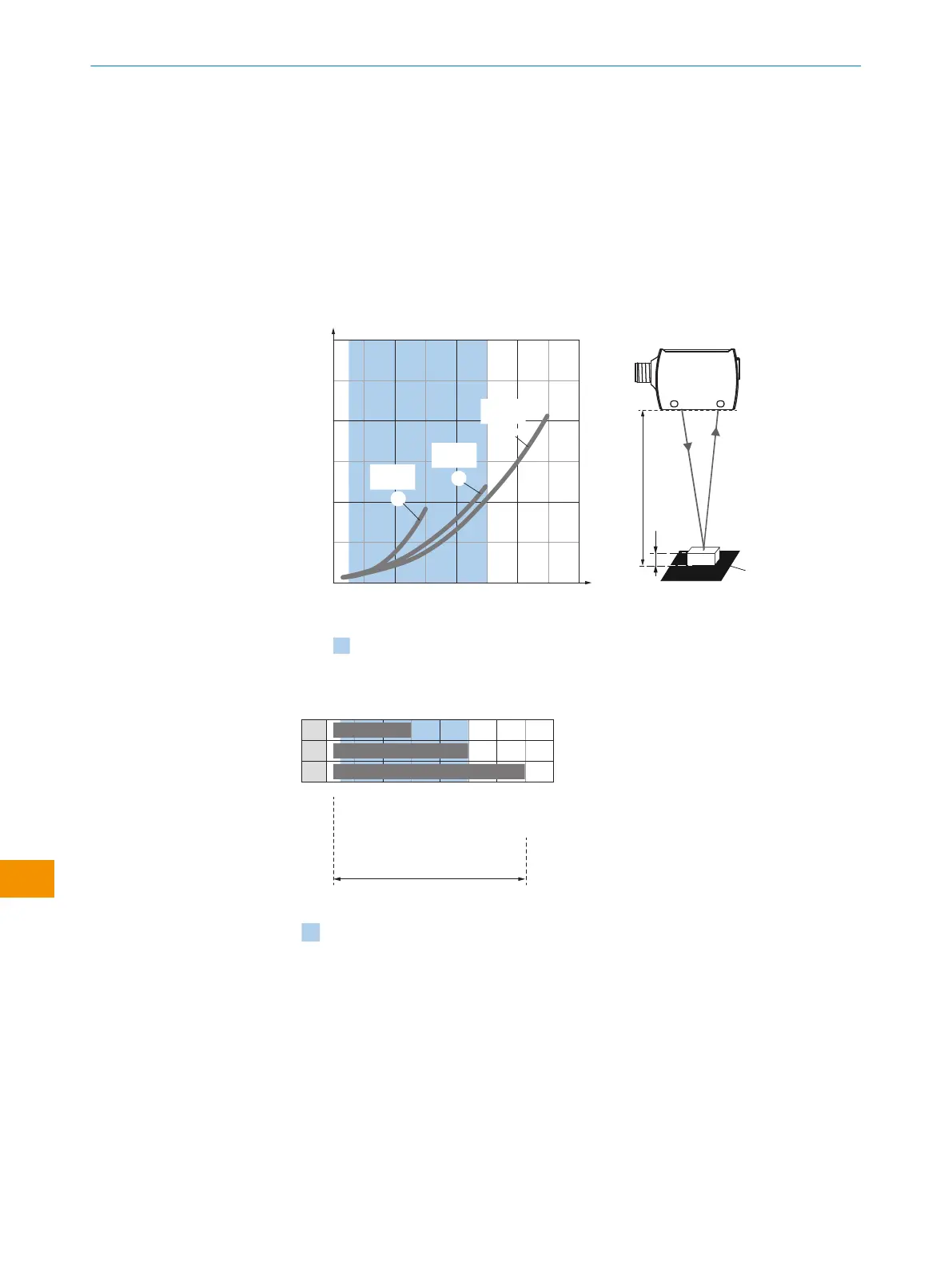

插图 14: 特性曲线， WTM10L-xxxxx1
0
Distance in mm (inch)
1
2
3
C/D
A B
Recommended sensing range for
the best performance
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
25
25
700
500
25
300
插图 15: WTM10L-xxxxx1
1
黑色物体，6% 反射，模式 1：速度
2
黑色物体，6% 反射，模式 2：标准
3
黑色物体，6% 反射，模式 3：精度
A
最小触发感应距离，单位：mm
B
最大触发感应距离，单位：mm
C
视野
D
设置背景抑制的范围切换阈值
蓝色
为实现最佳性能而建议的触发感应距离范围
