Tableau 7: Aperçu des vidéos
Sélection des modes de fonctionnement Multi‐
Mode et apprentissage du capteur
https://video.sick.com/media/t/0_dr9zfbj8
6.2 Alignement
Alignement avec élimination d'arrière-plan
Aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau de lumière
émise rouge touche l’objet en plein centre. S’assurer que l’ouverture optique (vitre
frontale) du capteur est parfaitement dégagée [voir illustration 5].

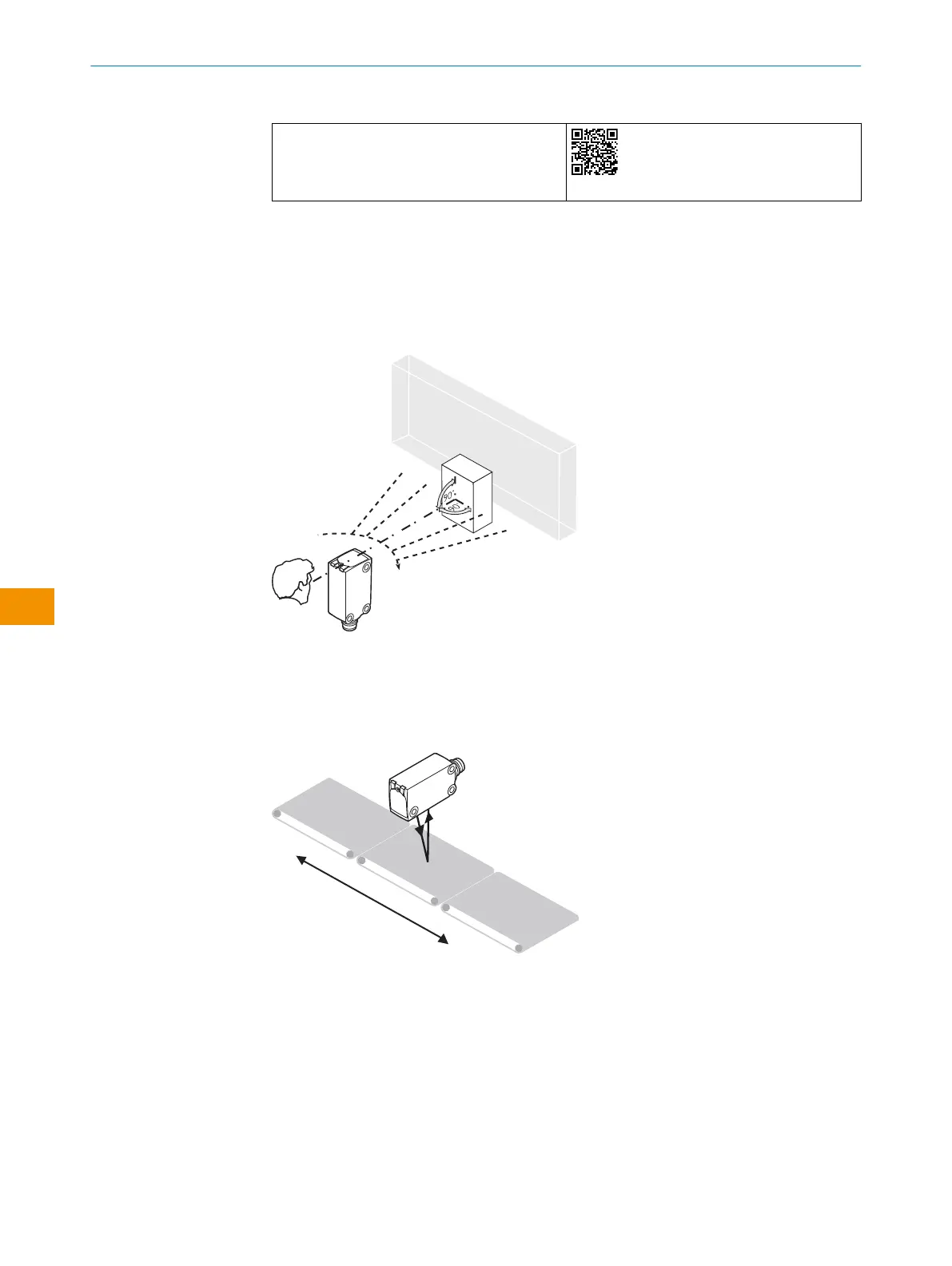

Illustration 5: Alignement sur l'objet
Alignement avec élimination de premier plan
Aligner le capteur sur l’arrière-plan. S’assurer que l’ouverture optique (vitre frontale) du
capteur est parfaitement dégagée [voir illustration 6].
Illustration 6: Alignement sur l'arrière-plan
6.3 Vérification des conditions d’utilisation
WTM4S sont des détecteurs à réflexion directe avec élimination d'arrière-plan et de
premier plan. En fonction du coefficient de réflexion diffuse de l’objet à détecter et de
l’arrière-plan qui se trouve éventuellement derrière, une distance minimale (y) doit être
respectée entre la distance de commutation (x) réglée et l’arrière-plan.
