6.4.3 Apprentissage du capteur en MultiMode 1 et 1+6:
Fonction d’apprentissage du capteur avec élimination d’arrière-plan

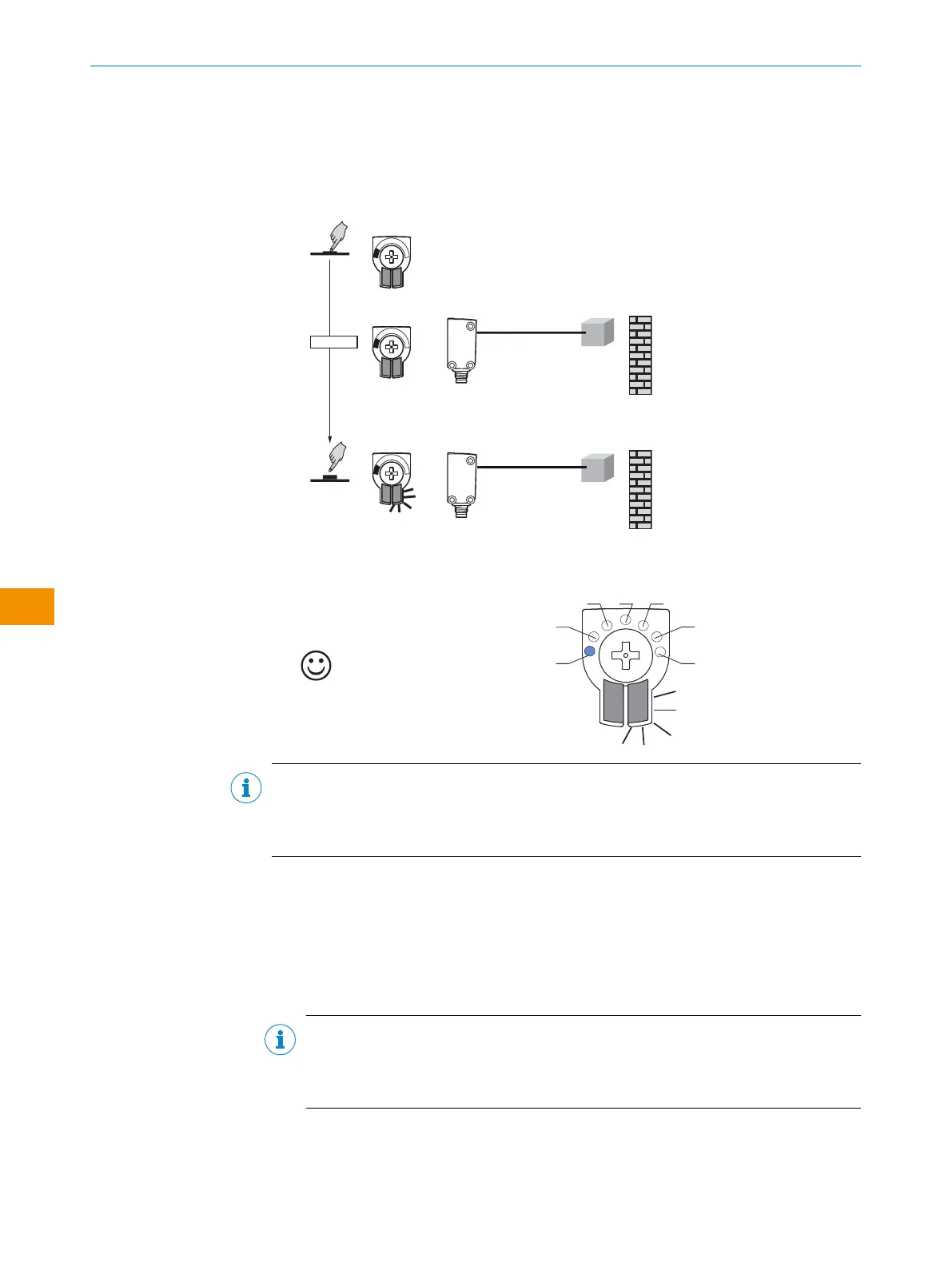

1. Positionner l'objet dans la position souhaitée et appuyer sur l'élément de com‐
mande pendant 1 à 3secondes, jusqu'à ce que la LED jaune clignote.
1...3 sec.
✓
Le capteur est réglé et prêt à l’emploi.
Tableau 8: Résultat de l'apprentissage avec l'objet
Objet présent
1 M
2
3 4 5
6
REMARQUE
Si des objets de couleurs différentes ou sombres doivent être détectés, il est recom‐
mandé d'ajouter à la distance de commutation un supplément de sécurité de 10% de
la distance de commutation.
Pour régler la distance de commutation par IO-Link, consulter la notice d’instructions
«IO-Link Photoelectric sensors».
6.4.4 Réglage en MultiMode 3-5:
Fonction d’apprentissage du capteur avec élimination d'arrière-plan et 2 points de
commutation
REMARQUE
En MultiMode 4: la première distance de commutation testée est toujours Q1 et
est symbolisée par la LED 3. La deuxième distance de commutation contrôlée est
toujours Q2 et est symbolisée par la LED 5.
1. Positionner l'objet dans la position 1 souhaitée et appuyer sur l'élément de com‐
mande pendant 1 à 3 secondes, jusqu'à ce que la LED jaune clignote.
