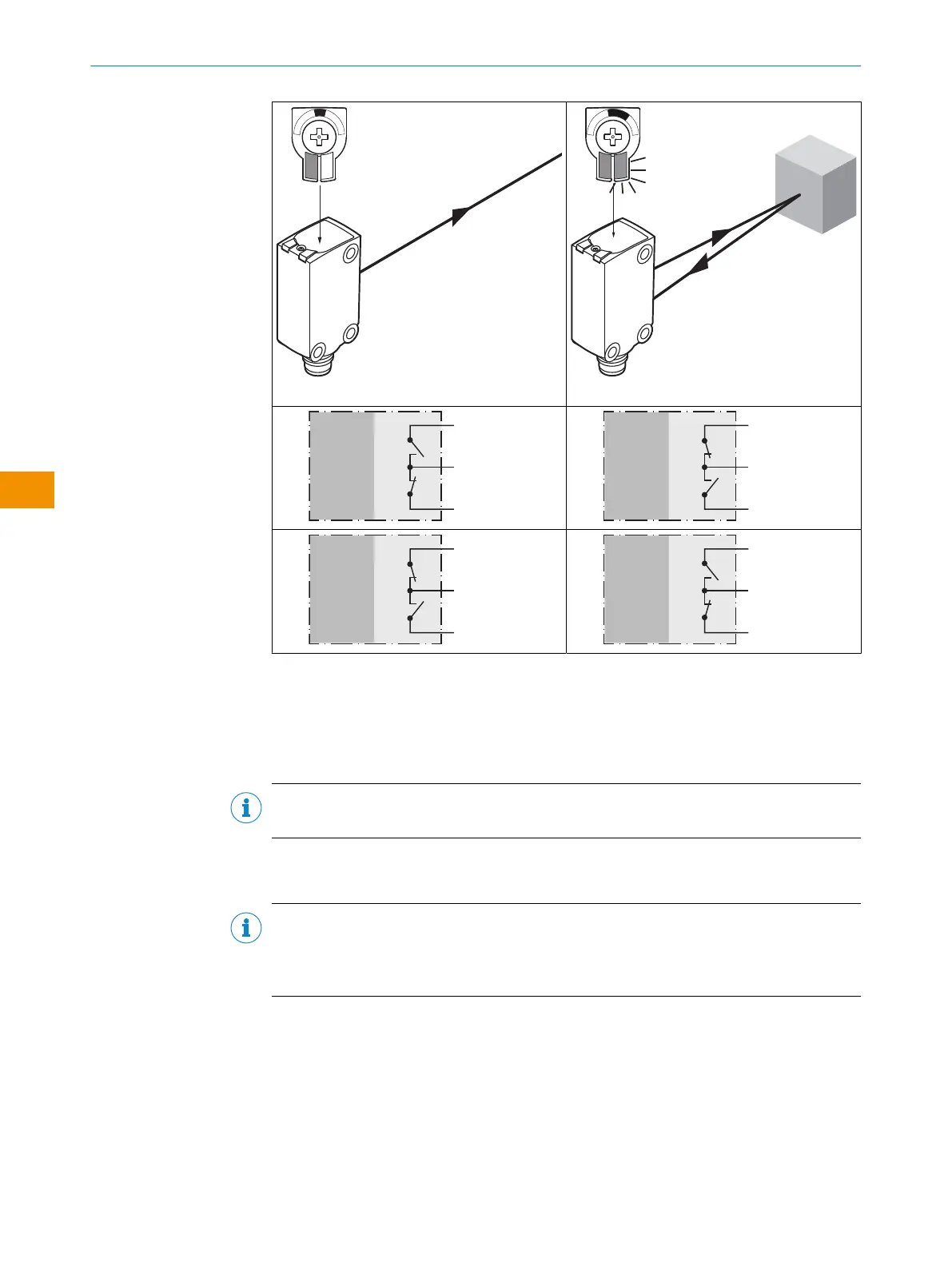

Q
L1
/Q
L2
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integration des Sensors im IO-Link-Modus
Um das Produkt im IO-Link Modus zu betreiben, muss es an einen geeigneten IO-Link
Master angeschlossen werden. Über diesen erfolgt die weitere Integration in das Steuer‐
ungssystem.
HINWEIS
Die Leitungslänge zwischen IO-Link Master und IO-Link Device: maximal 20m.
Details zur Integration finden Sie in der ausführlichen IO-Link Beschreibung: Technische
Information: Lichttaster und Lichtschranken, SICK Smart Sensors / IO-Link.
HINWEIS
Nach erfolgreichem Anschluss des Produkts an den IO-Link Master blinkt die grüne
(Power) LED und signalisiert damit eine funktionierende IO-Link Kommunikation zwi‐
schen Master und Device.
6 Inbetriebnahme
6.1 Videos
Folgendes Tutorial zeigt die Inbetriebnahme des Sensors:
