Tabelle 7: Videoübersicht
Auswahl der MultiMode-Betriebsarten und
Teach-in des Sensors
https://video.sick.com/media/t/0_dr9zfbj8
6.2 Ausrichtung
Ausrichtung mit Hintergrundausblendung
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 5].

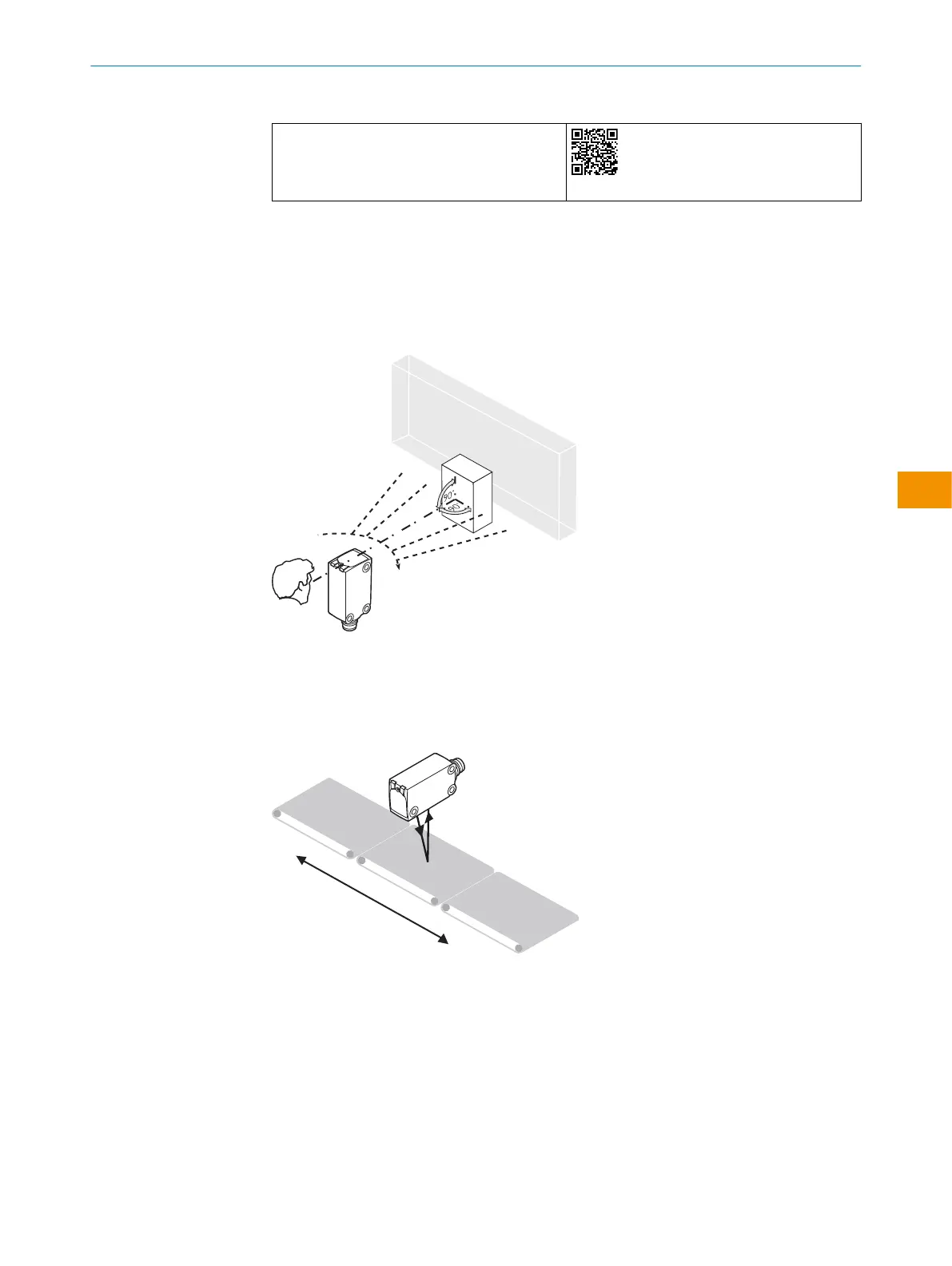

Abbildung 5: Ausrichtung auf Objekt
Ausrichtung mit Vordergrundausblendung
Sensor auf Hintergrund ausrichten. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 6].
Abbildung 6: Ausrichtung auf Hintergrund
6.3 Einsatzbedingungen prüfen
WTM4S sind Reflexions-Lichttaster mit Hintergrund- und Vordergrundausblendung.
Abhängig von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich
dahinter befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem
Schaltabstand (x) und Hintergrund einzuhalten.
